💡 Les tâches comprennent toutes les étapes de travail pertinentes sous forme de liste de contrôle. En cochant les éléments de la liste de contrôle, l’avancement du travail est documenté et rendu visible grâce à des repères de tâche codés par couleur.
Table des matières
📌 Préparation du plan CENDAS
Dans la préparation du plan, vous pouvez préparer les plans pour les travaux sur le chantier, notamment en y créant des tâches. Vous pouvez y accéder en survolant une vignette de plan avec la souris et en cliquant sur l’icône représentant une clé.
Conformément à la 🔷Gestion des droits, les rôles de chef de projet et de planificateur technique ont tous deux accès à la préparation du plan.
➡️ Explication de la vue

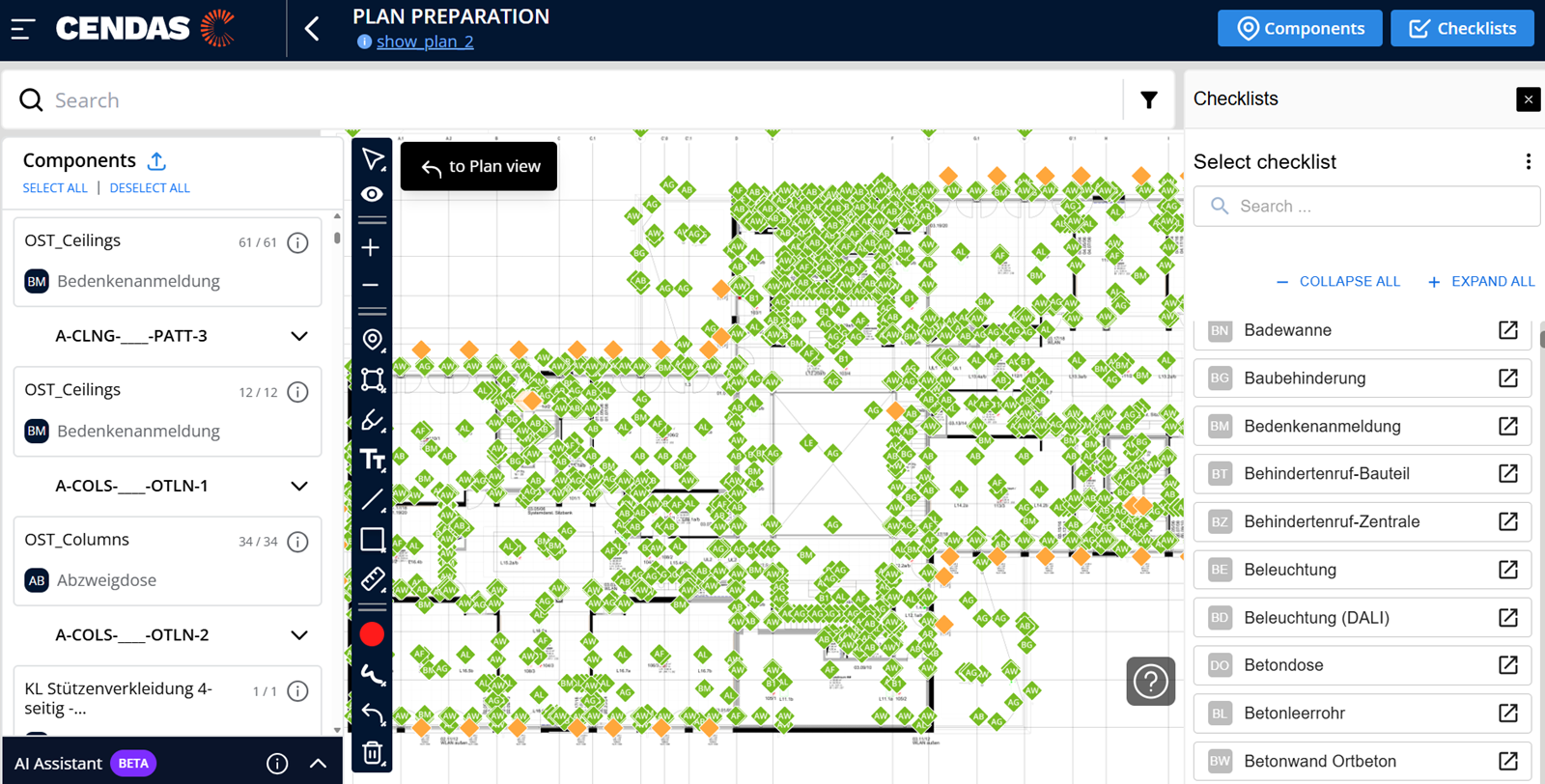

Affichage des composants identifiés
Les composants identifiés s’affichent à la fois visuellement sur le plan, sous forme de losanges, et dans la barre de menu de gauche, sous « Composants ». La liste de la barre de menu est regroupée par calques et groupes de composants.
| Les composants auxquels aucune liste de contrôle n’est attribuée sont représentés sur le plan par un losange orange. |
Affichage des listes de contrôle pour les tâches.
La barre latérale des listes de contrôle se trouve à droite et contient toutes les listes de contrôle disponibles dans le projet.
➡️ Composants manquants et masquage à nouveau
❓Tous les composants ne sont pas affichés sur le plan, même s’ils ont été planifiés en tant que blocs
📣Remarque :
Des plans incomplets entraînent en pratique l’absence de certains composants lorsque, par exemple, certains attributs sont manquants. Ceux-ci sont ignorés par l’analyse du plan lors du premier passage, mais peuvent être recherchés ultérieurement.

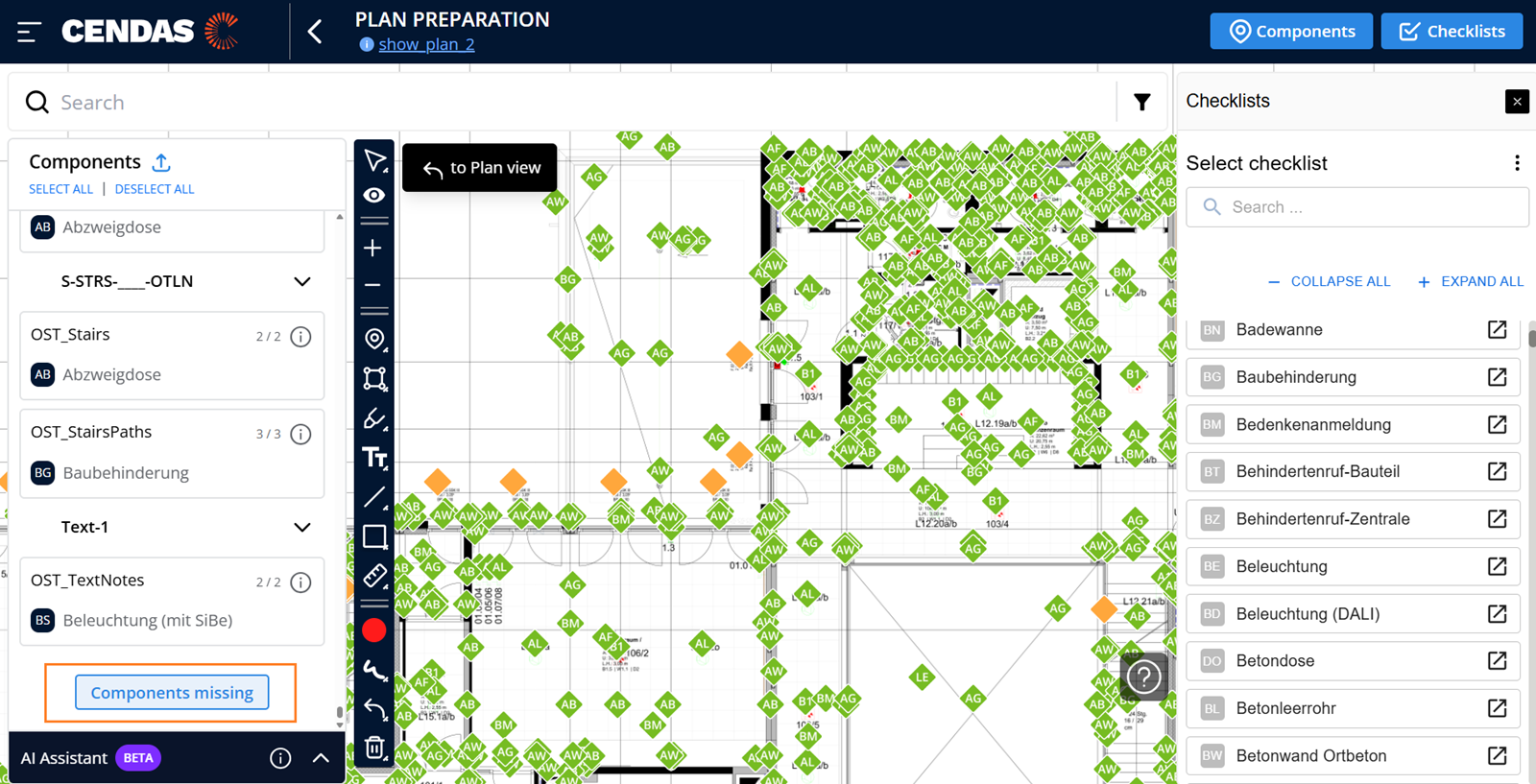

- Vous pouvez lancer une analyse plus approfondie du plan via le bouton
Composants manquantssitué en bas de la barre latérale des composants si tous les symboles requis ne sont pas présents en tant que composants.- Il peut arriver que de nombreux composants dont vous n’avez pas besoin soient affichés. Vous pouvez simplement les ignorer ou les masquer en leur attribuant la liste de contrôle « non pertinent ». La procédure est expliquée dans la section suivante.
Après avoir cliqué sur Composants manquants, le bouton devient Masquer à nouveau les composants. Vous pouvez l’utiliser pour masquer à nouveau les composants ajoutés à la suite de l’analyse approfondie. Si vous en avez de nouveau besoin ultérieurement, vous pouvez les afficher via Composants manquants.
📣Remarque :
Remarque : si vous avez créé au préalable une tâche pour l’un de ces composants, celle-ci est conservée après avoir masqué à nouveau les autres composants.
➡️ Créer plusieurs tâches à la fois
➡️ Attribuer des listes de contrôle

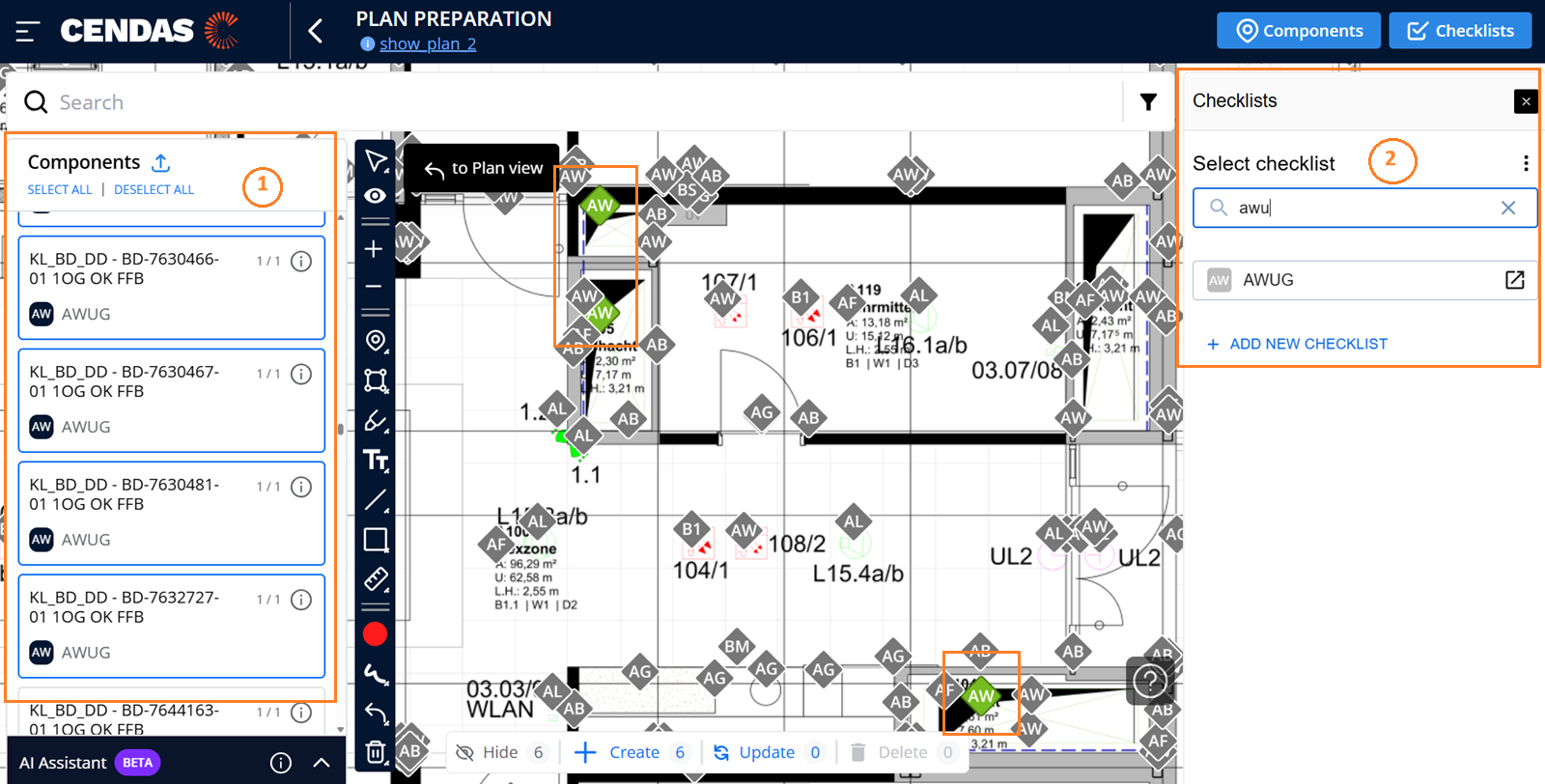

Pour attribuer une liste de contrôle aux composants du plan, sélectionnez les composants dans la barre latérale des composants à gauche ou directement sur le plan en cliquant dessus. Recherchez ensuite une liste de contrôle appropriée dans la colonne de menu de droite et attribuez-la en cliquant sur le groupe de composants sélectionné.
La barre de recherche située en haut de la barre latérale des listes de contrôle facilite la recherche de la liste de contrôle appropriée. Si vous ne savez pas si une liste de contrôle convient à votre projet, vous pouvez l’afficher en cliquant sur le bouton d’affichage 📑.
Vous pouvez créer une nouvelle liste de contrôle à l’aide du signe + situé à côté de la barre de recherche en haut de la barre latérale droite.
❗Important :
Une liste de contrôle modifiée ou créée est uniquement disponible dans le projet concerné. Pour créer ou modifier une liste de contrôle disponible pour tous les projets, suivez ce guide : 🔷Publier des listes de contrôle

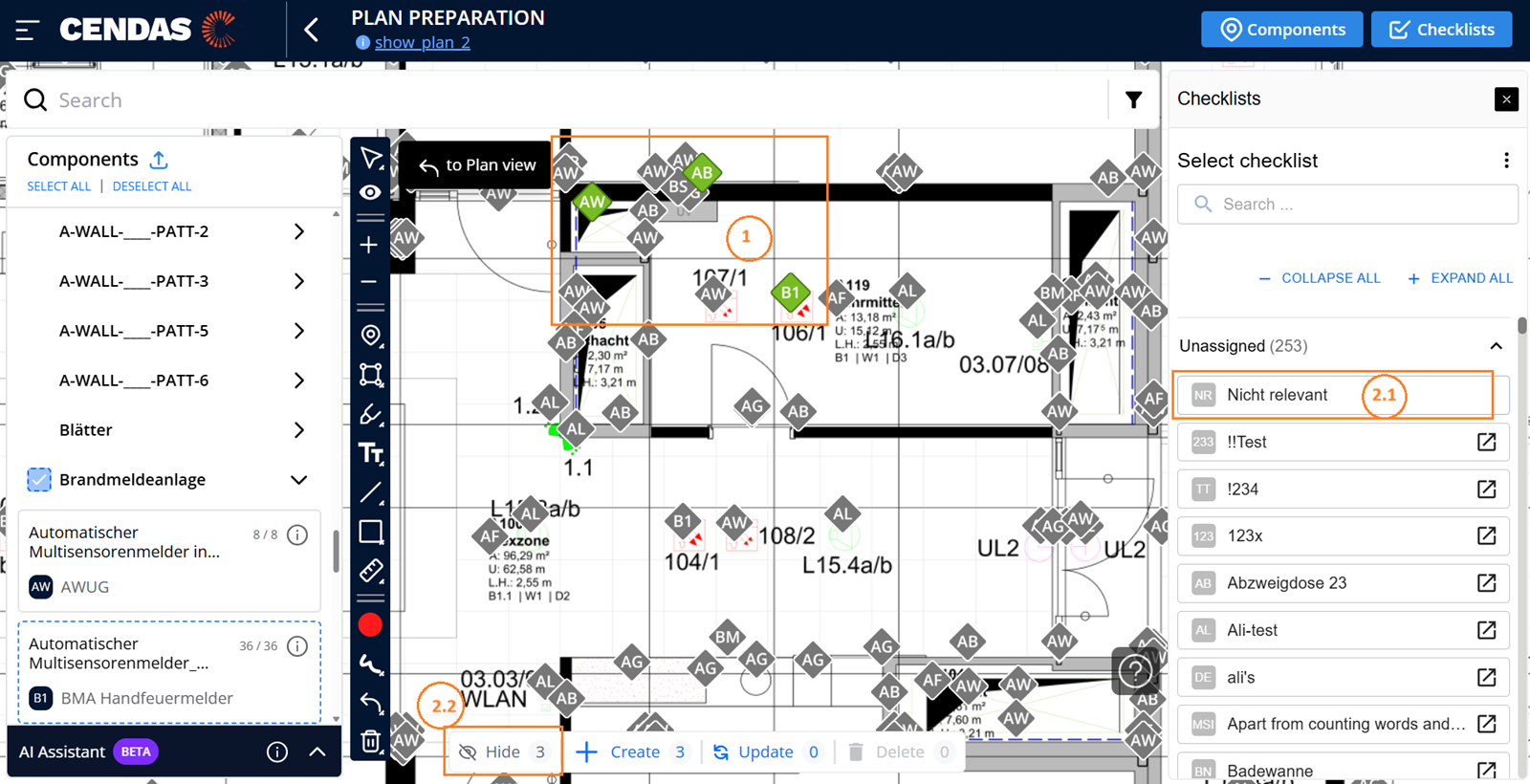

Si certains composants du plan ne sont pas pertinents pour vous et que vous souhaitez les masquer, attribuez-leur la liste de contrôle « non pertinent » située en haut de la barre latérale des listes de contrôle. Les composants disparaissent alors du plan, mais restent répertoriés avec un symbole gris dans la barre latérale des composants au cas où vous en auriez besoin ultérieurement.
Vous pouvez également mettre visuellement de l’ordre dans le plan en sélectionnant les composants qui ne sont pas pertinents pour vous et en choisissant le bouton bascule « masquer » dans la barre de menu située en bas.
💡Astuce :
Le logiciel CENDAS apprend de chaque préparation de plan : sur la base des listes de contrôle déjà attribuées, des listes de contrôle sont suggérées pour les composants déjà connus dans les plans suivants. Comme cette attribution automatisée de listes de contrôle n’est déclenchée que lorsqu’un plan est ouvert pour la première fois, il est recommandé d’ouvrir les plans les uns après les autres afin de profiter de cet apprentissage.
| Les composants auxquels une liste de contrôle est attribuée sont représentés sur le plan par un losange vert comportant l’abréviation de la liste de contrôle. | |
| Les composants auxquels la liste de contrôle « non pertinent » est attribuée sont représentés sur le plan par un losange gris s’ils ont été précédemment sélectionnés dans la barre latérale des composants. |
➡️ Créer des tâches

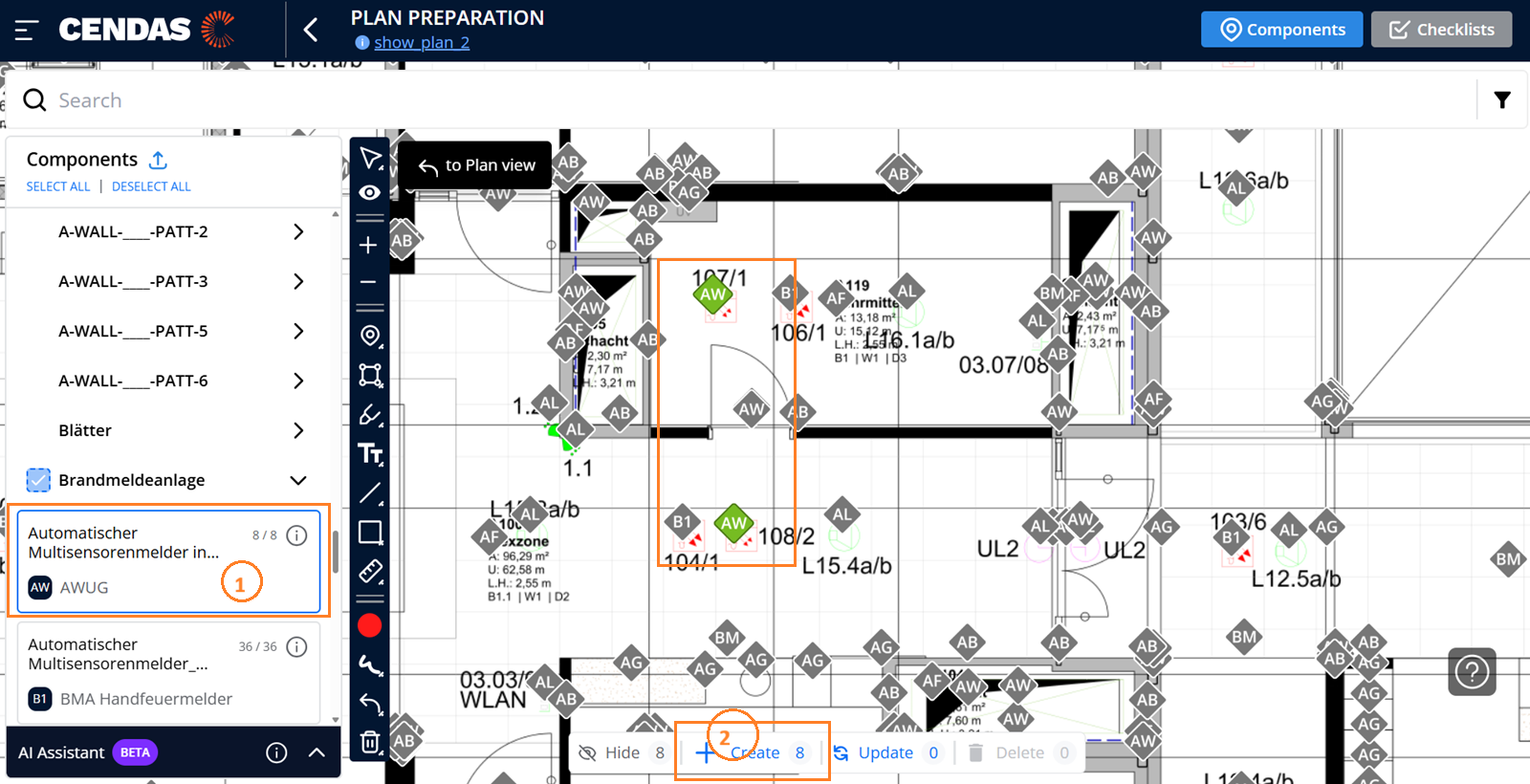

Pour créer des tâches pour les composants auxquels une liste de contrôle est attribuée, sélectionnez les composants dans la barre latérale des composants à gauche ou directement sur le plan en cliquant dessus, puis cliquez sur Créer une tâche dans le coin inférieur droit de la vue du plan.
Les tâches créées sont désormais affichées dans la vue du plan pour le reste de l’équipe du projet et peuvent y être cochées.
📣Remarque :
Si vous ne souhaitez pas créer une tâche pour chaque sous-composant (par exemple, les bandes lumineuses ou les canalisations), vous pouvez désélectionner des composants individuels d’un groupe en cliquant sur le plan. Vous pouvez également ne pas sélectionner les composants en tant que groupe complet via la barre latérale des composants, mais les sélectionner individuellement en cliquant sur le plan.
| Les composants pour lesquels une tâche a été créée sont représentés sur le plan par des repères bleu foncé comportant l’abréviation de la liste de contrôle. |
➡️ Différentes listes de contrôle au sein d’un groupe de composants
Si vous souhaitez attribuer différentes listes de contrôle à des composants individuels au sein d’un groupe de composants, procédez comme suit :
- Sélectionnez individuellement une partie des composants sur le plan, attribuez-leur la liste de contrôle A et créez directement les tâches correspondantes.
- Sélectionnez ensuite individuellement l’autre partie des composants sur le plan, attribuez-leur la liste de contrôle B et créez également directement les tâches correspondantes.
Dans la vue du plan, les tâches respectives des composants individuels s’affichent désormais correctement. Cela peut également être fait avec plus de deux listes de contrôle différentes.
📣Remarque :
Remarque : dans la préparation du plan, après l’étape 2, les tâches de l’étape 1 sont indiquées comme devant être mises à jour (repère bleu clair avec des flèches pointant dans des directions opposées). Vous pouvez ignorer ce message.
➡️ Mettre à jour les tâches

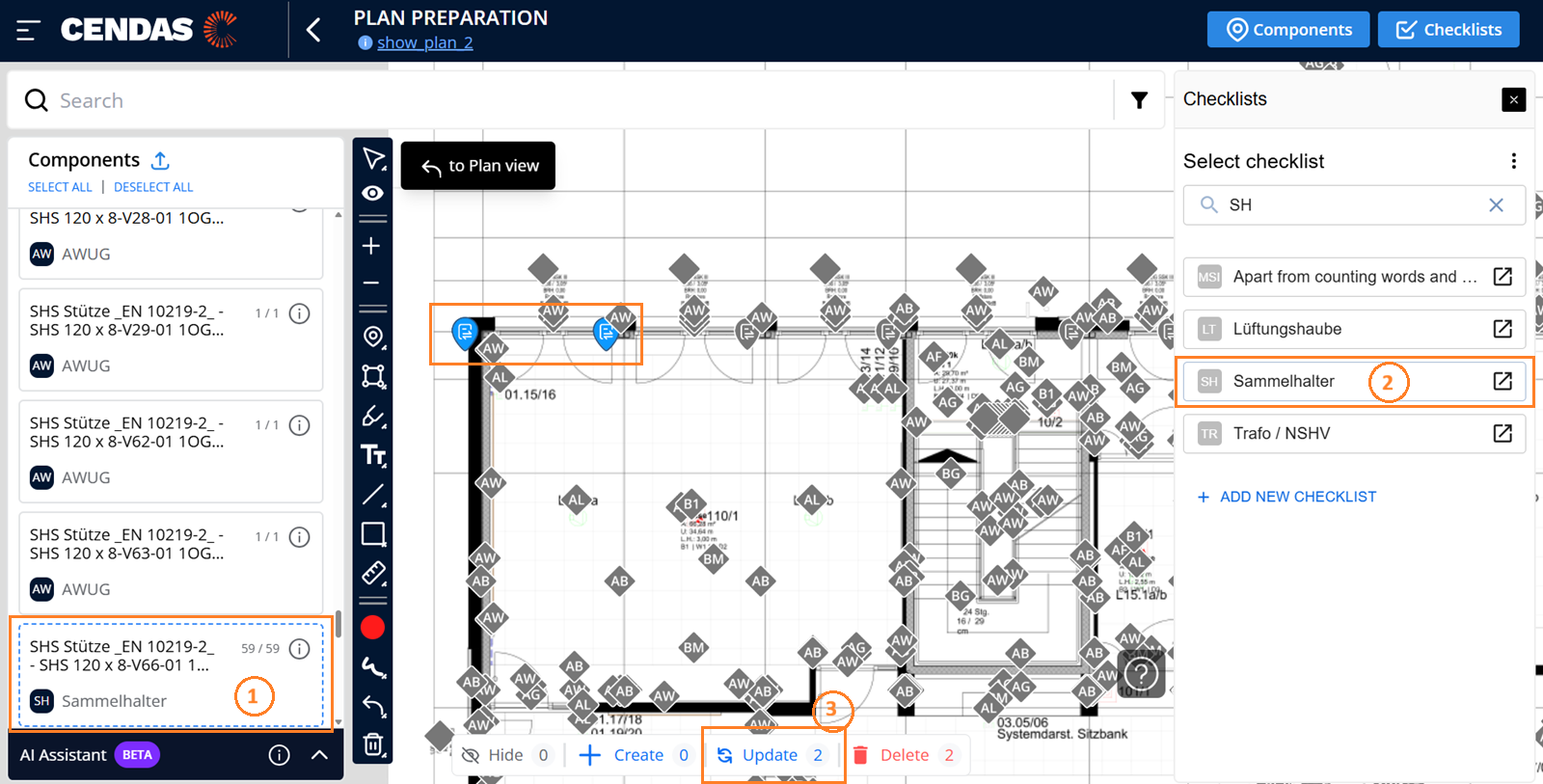

Pour attribuer une autre liste de contrôle aux tâches, sélectionnez la tâche dans la barre latérale des composants à gauche ou directement sur le plan en cliquant dessus, puis attribuez la nouvelle liste de contrôle. Cliquez ensuite sur Mettre à jour la tâche dans le coin inférieur droit de la vue du plan.
❗Important :
Lorsque vous terminez cette action, les anciennes tâches sont remplacées, ce qui entraîne la suppression définitive de tout avancement déjà enregistré ainsi que des commentaires, images, etc. inclus, sans possibilité de restauration.
| Les tâches dont la liste de contrôle a été modifiée sont représentées sur le plan par un repère bleu avec deux flèches pointant dans des directions opposées. |
➡️ Supprimer une tâche

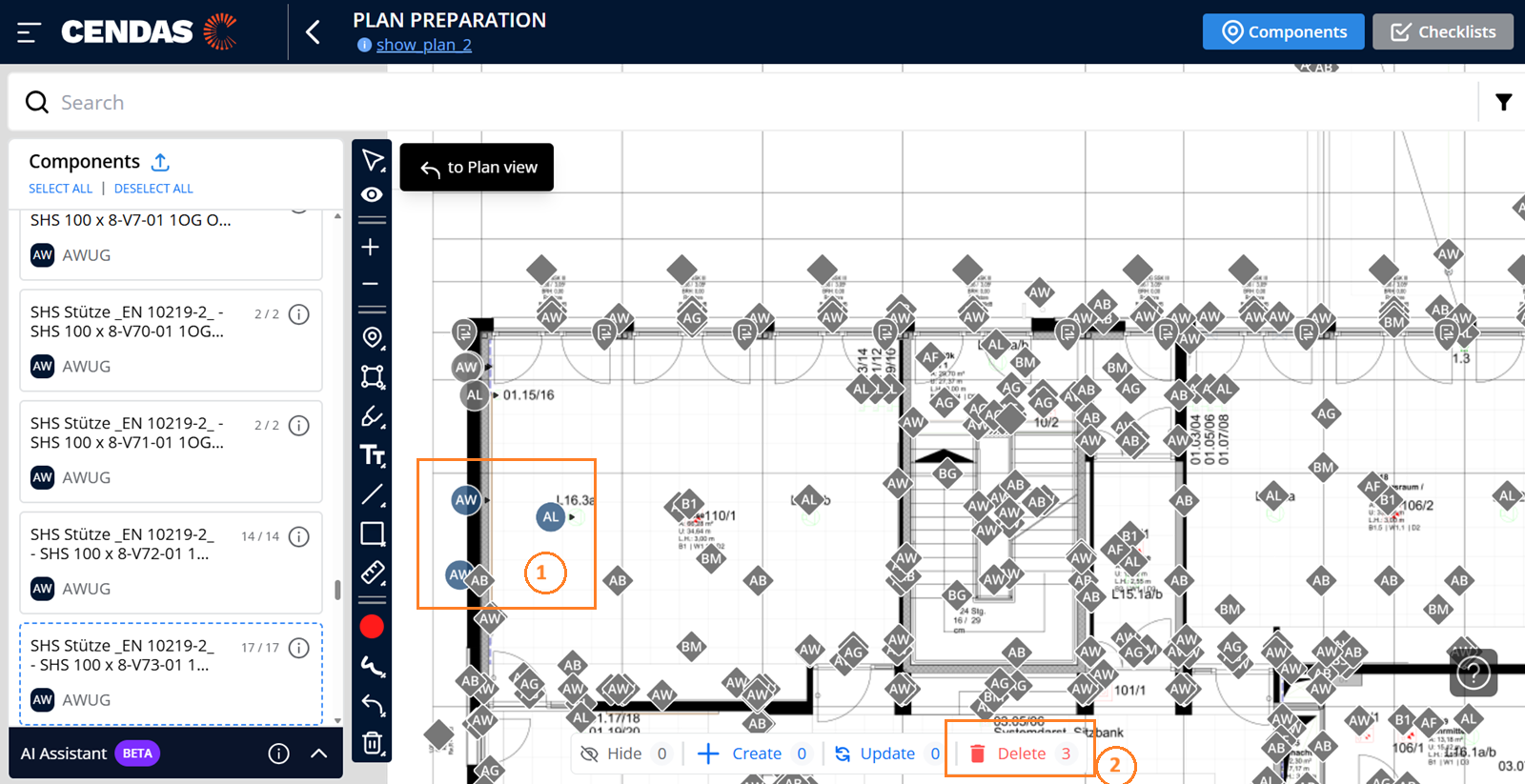

Pour supprimer des tâches, sélectionnez la tâche correspondante soit en tant que groupe complet dans la barre latérale des composants à gauche, soit en cliquant dessus sur le plan, puis cliquez sur Supprimer les tâches dans le coin inférieur droit de la vue du plan.
❗Important :
Lorsque vous terminez cette action, la tâche, y compris tout avancement enregistré ainsi que les commentaires, images, etc. qu’elle contient, est définitivement supprimée et ne peut pas être restaurée.
