💡 Le attività includono tutti i passaggi di lavoro rilevanti sotto forma di checklist. Spuntando gli elementi della checklist, l'avanzamento del lavoro viene documentato e reso visibile attraverso indicatori delle attività con codifica a colori.
Indice
📌 Preparazione della planimetria CENDAS
Nella preparazione della planimetria è possibile preparare le planimetrie per i lavori in cantiere, anche creando attività su di esse. È possibile accedervi passando il mouse sopra il riquadro di una planimetria e facendo clic sull'icona della chiave inglese.
In base alla 🔷Gestione dei diritti, sia il ruolo di responsabile del progetto sia quello di progettista tecnico del sistema hanno accesso alla preparazione della planimetria.
➡️ Spiegazione della visualizzazione

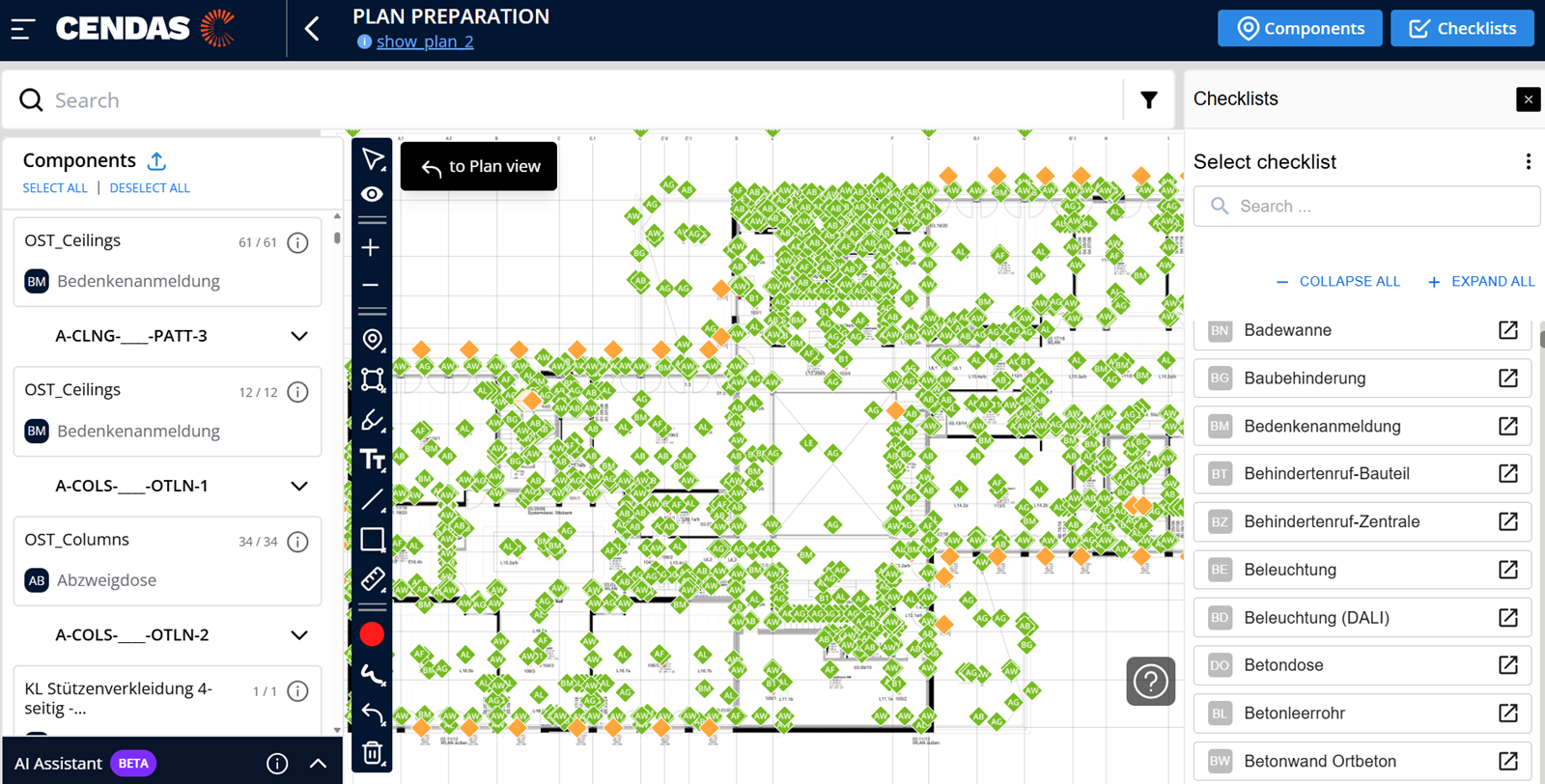

Visualizzazione dei componenti identificati
I componenti identificati vengono mostrati sia visivamente sulla planimetria, sotto forma di rombi, sia nella barra del menu a sinistra, sotto “Componenti”. L'elenco nella barra del menu è raggruppato per livelli e gruppi di componenti.
| I componenti senza una checklist assegnata sono rappresentati sulla planimetria da un rombo arancione. |
Visualizzazione delle checklist per le attività.
Sul lato destro si trova la barra laterale delle checklist, che contiene tutte le checklist disponibili all'interno del progetto.
➡️ Componenti mancanti e nuova mascheratura
❓Non tutti i componenti vengono visualizzati sulla planimetria, anche se erano stati pianificati come blocchi
📣Nota:
Le planimetrie incomplete nella pratica comportano componenti mancanti, ad esempio quando mancano determinati attributi. Questi vengono ignorati dall'analisi della planimetria al primo passaggio, ma possono essere cercati in seguito.

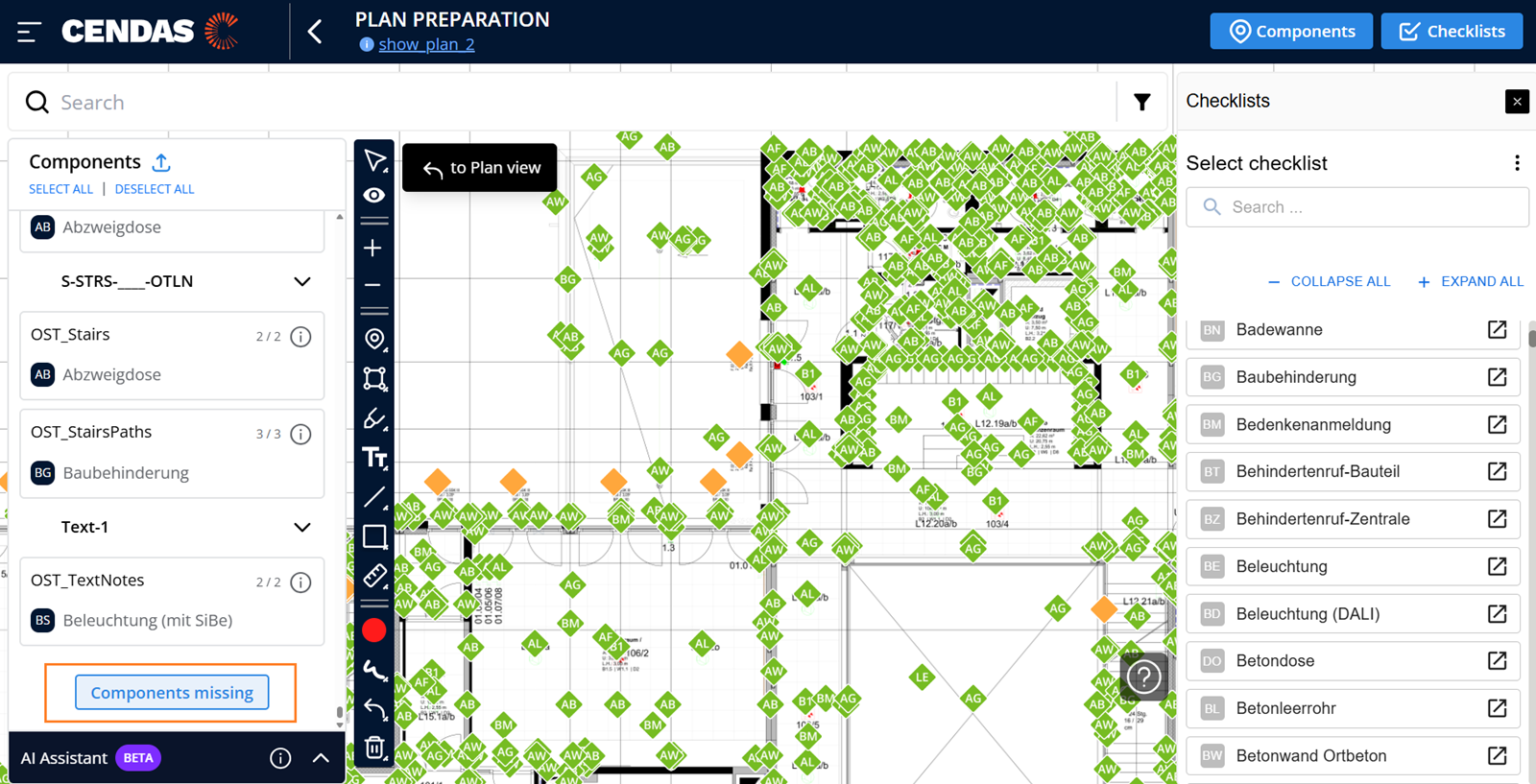

- È possibile avviare un'analisi più approfondita della planimetria tramite il pulsante
Componenti mancantiin fondo alla barra laterale dei componenti, se non tutti i simboli richiesti sono presenti come componenti.- Può accadere che vengano visualizzati molti componenti non necessari. È possibile ignorarli oppure nasconderli assegnando la checklist “non rilevante”. La procedura è spiegata nella sezione successiva.
Dopo aver fatto clic su Componenti mancanti, il pulsante cambia in Nascondi nuovamente i componenti. È possibile utilizzarlo per nascondere nuovamente i componenti aggiunti in seguito all'analisi più approfondita. Se in seguito ne avete nuovamente bisogno, potete mostrarli tramite Componenti mancanti.
📣Nota:
Nota: se avete creato in precedenza un'attività per uno di questi componenti, questa rimane anche dopo aver nascosto nuovamente i componenti restanti.
➡️ Creazione simultanea di più attività
➡️ Assegnazione delle checklist

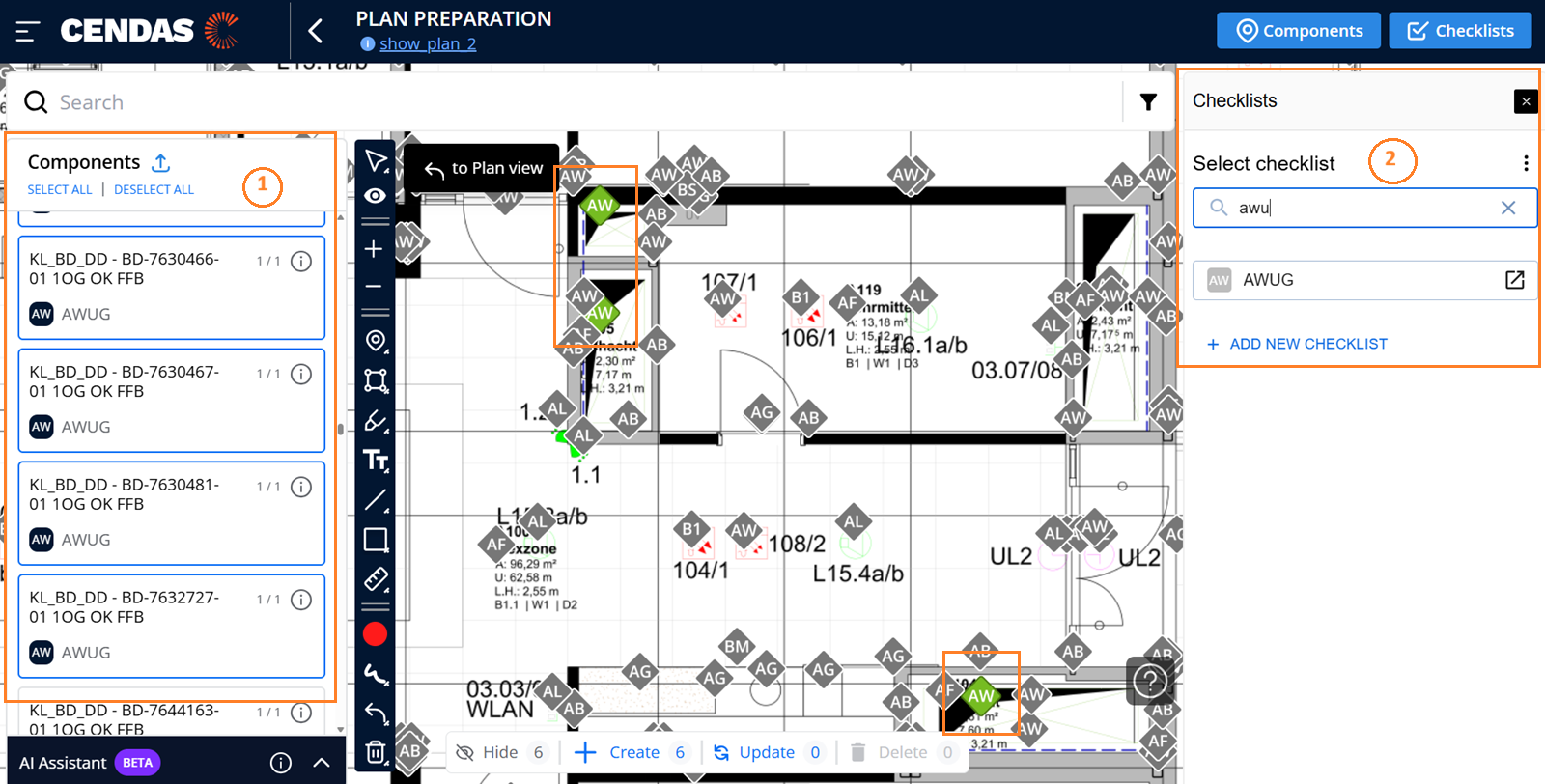

Per assegnare una checklist ai componenti sulla planimetria, selezionate i componenti nella barra laterale dei componenti a sinistra oppure direttamente sulla planimetria facendo clic. Quindi cercate una checklist adatta nella colonna del menu a destra e assegnatela facendo clic sul gruppo di componenti selezionato.
La ricerca della checklist corretta è facilitata dalla barra di ricerca nella parte superiore della barra laterale delle checklist. Se non siete sicuri che una checklist sia adatta al vostro progetto, potete visualizzarla facendo clic sul pulsante di visualizzazione 📑.
È possibile creare una nuova checklist utilizzando il simbolo + accanto alla barra di ricerca nella parte superiore della barra laterale destra.
❗Importante:
Una checklist modificata o creata è disponibile solo all'interno del rispettivo progetto. Per creare o modificare una checklist disponibile per tutti i progetti, seguite questa guida: 🔷Pubblicazione delle checklist

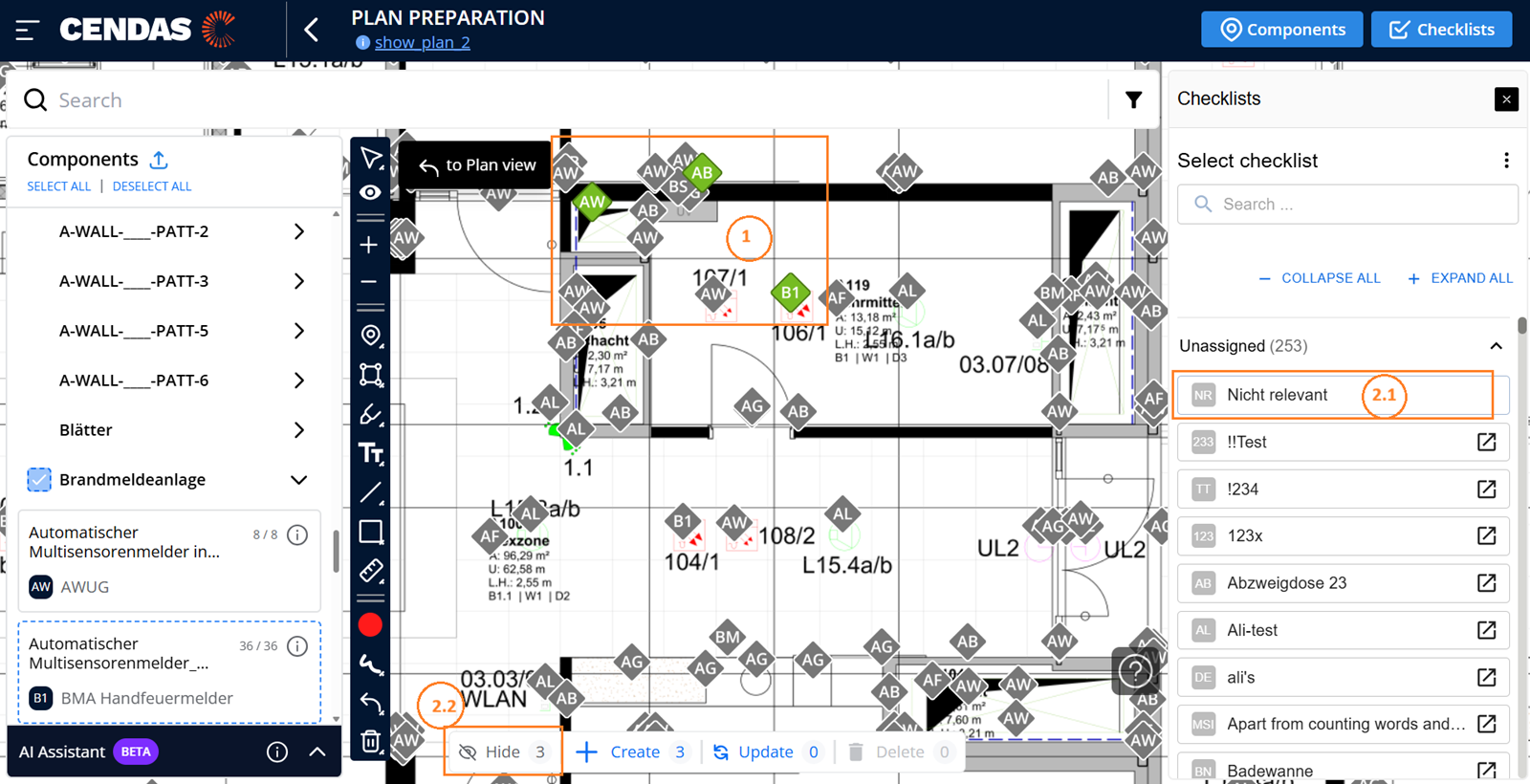

Se i componenti sulla planimetria non sono rilevanti per voi e desiderate nasconderli, assegnate loro la checklist “non rilevante” nella parte superiore della barra laterale delle checklist. I componenti scompaiono quindi dalla planimetria, ma rimangono elencati con un simbolo grigio nella barra laterale dei componenti, nel caso ne abbiate bisogno in seguito.
In alternativa, potete riordinare visivamente la planimetria selezionando i componenti non rilevanti per voi e scegliendo l'opzione “nascondi” nella barra del menu in basso.
💡Suggerimento:
Il software CENDAS apprende da ogni preparazione della planimetria: sulla base delle checklist già assegnate, per le planimetrie successive vi vengono suggerite le checklist per i componenti già noti. Poiché questa assegnazione automatica delle checklist viene attivata solo quando una planimetria viene aperta per la prima volta, si consiglia di aprire le planimetrie una dopo l'altra per trarre vantaggio dall'apprendimento.
| I componenti con una checklist assegnata sono rappresentati sulla planimetria da un rombo verde con l'abbreviazione della checklist. | |
| I componenti a cui è assegnata la checklist “non rilevante” sono rappresentati sulla planimetria da un rombo grigio se erano stati precedentemente selezionati nella barra laterale dei componenti. |
➡️ Creazione di attività

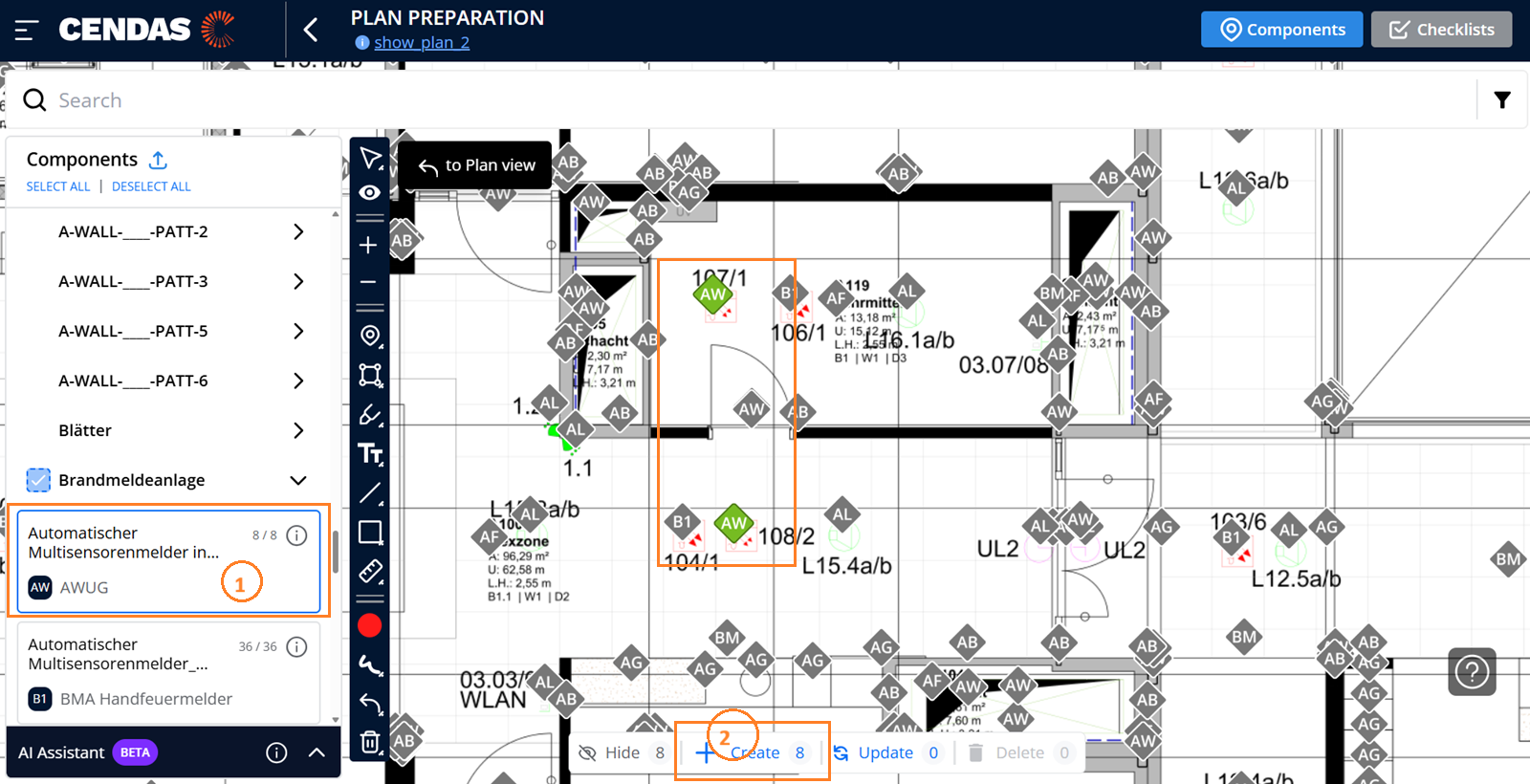

Per creare attività per i componenti con una checklist assegnata, selezionate i componenti nella barra laterale dei componenti a sinistra oppure direttamente sulla planimetria facendo clic, quindi premete Crea attività nell'angolo in basso a destra della visualizzazione della planimetria.
Le attività create vengono ora visualizzate dal resto del team di progetto nella visualizzazione della planimetria e possono essere spuntate al suo interno.
📣Nota:
Se non desiderate creare un'attività per ogni sottocomponente (ad esempio strisce luminose o tubazioni), è possibile deselezionare singoli componenti di un gruppo facendo clic sulla planimetria. In alternativa, non selezionate i componenti come gruppo completo tramite la barra laterale dei componenti, ma singolarmente facendo clic sulla planimetria.
| I componenti per i quali è stata creata un'attività sono rappresentati sulla planimetria da indicatori blu scuro con l'abbreviazione della checklist. |
➡️ Checklist diverse all'interno di un gruppo di componenti
Se desiderate assegnare checklist diverse a singoli componenti all'interno di un gruppo di componenti, procedete come segue:
- Selezionate individualmente una parte dei componenti sulla planimetria, assegnate loro la Checklist A e create direttamente le attività.
- Quindi selezionate individualmente l'altra parte dei componenti sulla planimetria, assegnate loro la Checklist B e create direttamente anche per questi le attività.
Nella visualizzazione della planimetria, le rispettive attività per i singoli componenti vengono ora visualizzate correttamente. Questa procedura può essere eseguita anche con più di due checklist diverse.
📣Nota:
Nota: nella preparazione della planimetria, dopo il passaggio 2, le attività del passaggio 1 vengono visualizzate come da aggiornare (indicatore azzurro chiaro con frecce rivolte in direzioni opposte). Potete ignorarlo.
➡️ Aggiornamento delle attività

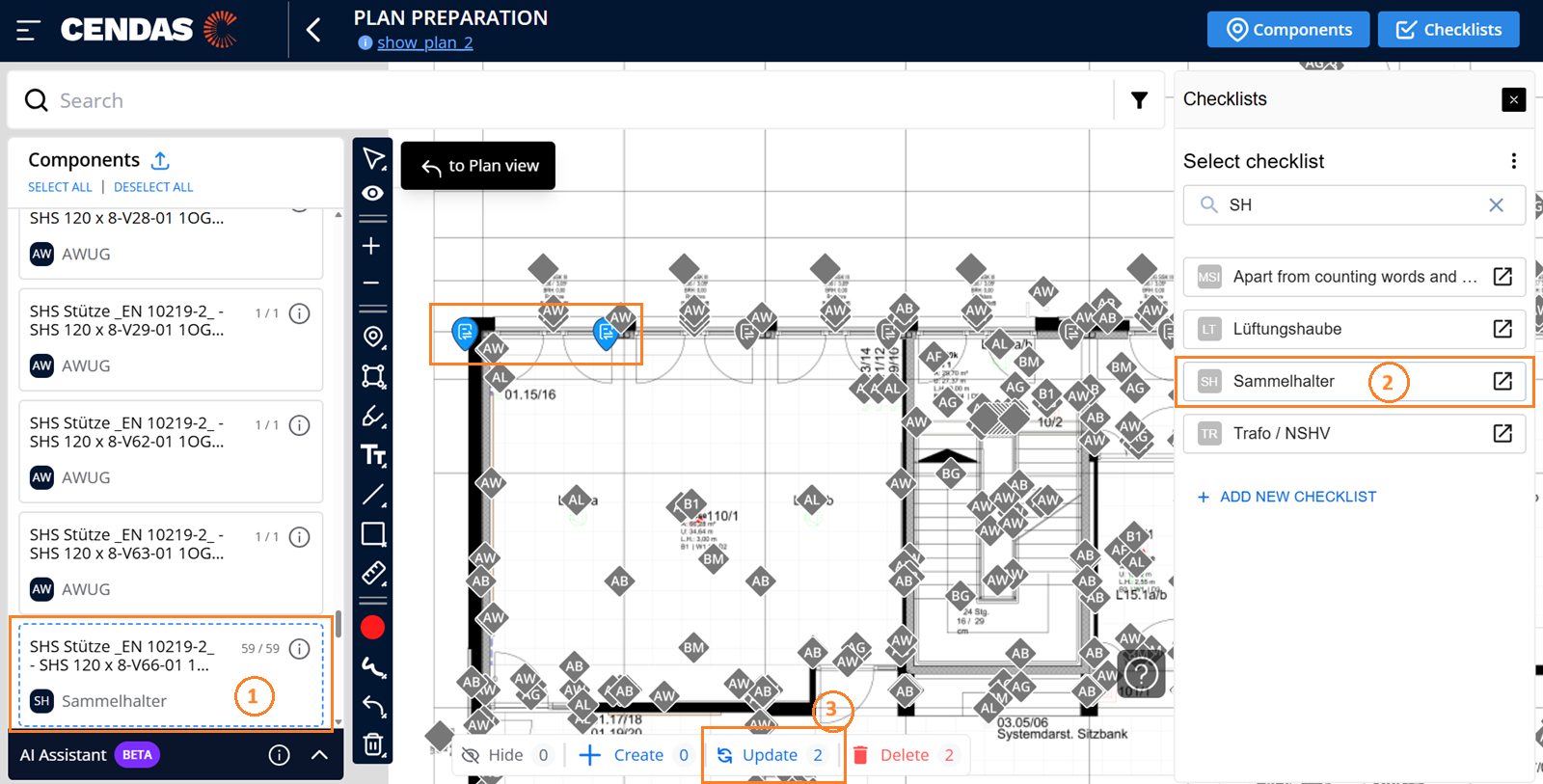

Per assegnare una checklist diversa alle attività, selezionate l'attività nella barra laterale dei componenti a sinistra oppure direttamente sulla planimetria facendo clic e assegnate la nuova checklist. Quindi premete Aggiorna attività nell'angolo in basso a destra della visualizzazione della planimetria.
❗Importante:
Al completamento di questa azione, le vecchie attività verranno sovrascritte, causando l'eliminazione permanente di qualsiasi avanzamento già registrato, nonché dei commenti, delle immagini ecc. inclusi, che non potranno essere ripristinati.
| Le attività la cui checklist è stata modificata sono rappresentate sulla planimetria da un indicatore blu con due frecce rivolte in direzioni opposte. |
➡️ Eliminazione di un'attività

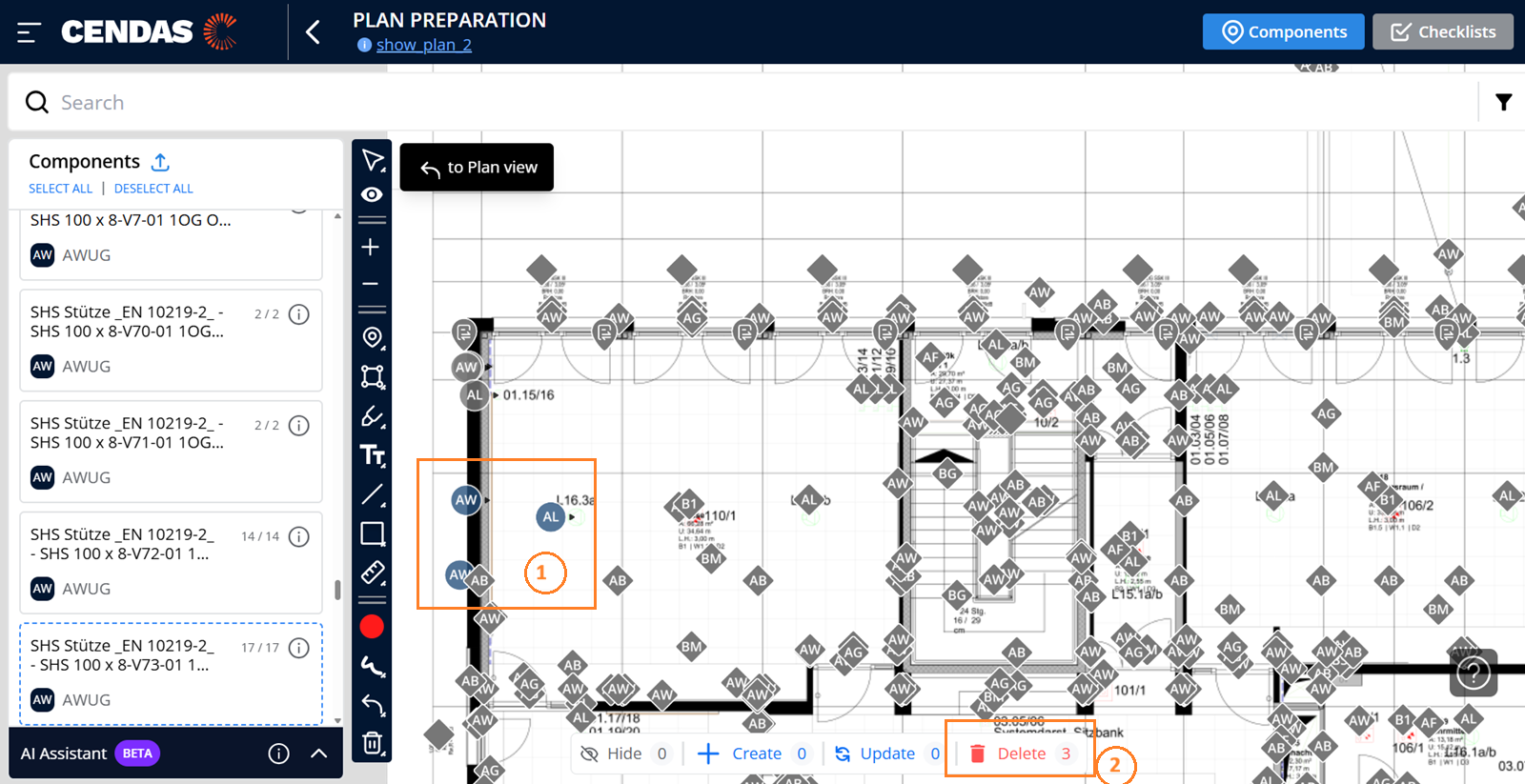

Per eliminare le attività, selezionate l'attività corrispondente come gruppo completo nella barra laterale dei componenti a sinistra oppure facendo clic sulla planimetria, quindi premete Elimina attività nell'angolo in basso a destra della visualizzazione della planimetria.
❗Importante:
Al completamento di questa azione, l'attività, compreso qualsiasi avanzamento registrato e i commenti, le immagini ecc. contenuti, verrà eliminata definitivamente e non potrà essere ripristinata.
