Requisitos de los planos

1st-Level-Support
  • Actualización
Requisitos de los planos

Anforderungen an die Pläne.png

💡 Puedes cargar digitalmente tus planos de construcción en CENDAS. Para utilizar todas las funciones, los planos deben cumplir ciertos requisitos y exportarse correctamente desde la herramienta CAD utilizada.





➡️ Herramientas CAD compatibles

Se recomienda utilizar herramientas como Revit, AutoCAD, DDScad o Trimble Nova CAD, ya que la compatibilidad es especialmente alta con estas.

📣 Nota:

Si utilizas otra herramienta CAD y se producen inconsistencias, ponte en contacto con nosotros y analizaremos el problema.



➡️ Requisitos generales de los planos

  1. Los planos CAD deben proporcionarse en formato DXF o DWG.
  1. Los planos deben ser planos de montaje 2D (solo para estos se pueden crear tareas automáticamente)
  1. Los componentes solo se reconocen como tales si se han planificado como bloques CAD. ¡No se admiten primitivas (líneas simples, círculos, etc.)!

  1. Todos los planos o diseños que quieras utilizar en CENDAS deben tener un marco de plano visible e imprimible (trazable), y ningún componente visible puede encontrarse fuera de este marco.

    Descripción detallada de los requisitos mínimos anteriores



    1. Los planos CAD deben proporcionarse en formato DXF o DWG.
      • ¿También se admite el formato PDF?

        Sí, también puedes cargar planos en formato PDF. Sin embargo, en este caso, no se reconocerá ningún componente automáticamente y tendrás que crear los componentes manualmente como tickets en cendas.app.

    1. Los planos CAD deben ser planos de montaje 2D. No obstante, se pueden cargar y visualizar otros tipos de planos, pero las tareas no se crearán automáticamente para estos planos.
    1. Para que los componentes se reconozcan, deben estar formados por componentes CAD. No se admiten piezas formadas únicamente por primitivas (líneas simples, círculos, etc.).
      • ¿Qué es un componente CAD?

        Un componente o inserto en un plano CAD es como una pieza prefabricada que puedes reutilizar repetidamente, de forma similar a un componente o pieza estándar del mundo real.

        Imagina que tienes un modelo CAD de un edificio en el que diseñas varios sistemas técnicos. En lugar de dibujar cada vez una tubería, una toma de corriente o una bomba, puedes utilizar componentes ya creados. Estos bloques representan estas piezas y ya están dibujados y especificados.

        Estos componentes CAD contienen metadatos que nos permiten reconocerlos como objetos conectados (por ejemplo, una toma de corriente).

        Un componente puede descomponerse accidentalmente en primitivas. Al «explotar» el componente, este se divide en sus subcomponentes (líneas, círculos, etc.) y los metadatos se pierden, por lo que ya no podemos reconocerlo como componente.

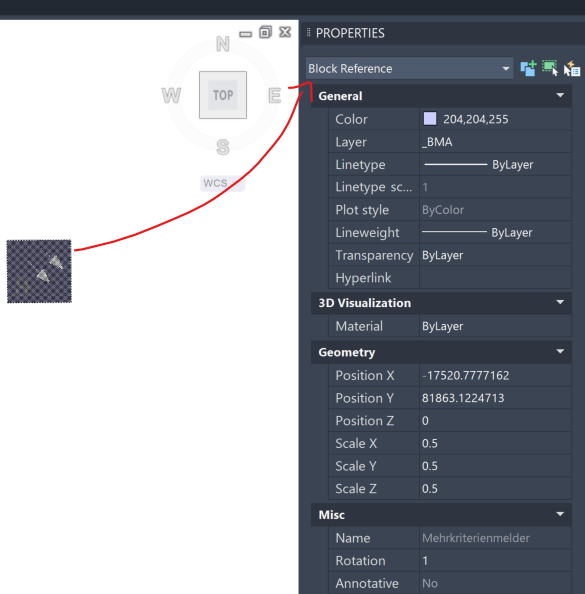

        Cuando haces clic en un componente en AutoCAD (y de forma similar en otras herramientas), este se resalta y sus atributos indican que es un bloque:




    1. Todos los diseños/planos que quieras utilizar en CENDAS deben tener un marco de plano y ningún componente visible puede encontrarse fuera del marco.
      • ¿Qué es un marco de plano y cómo lo creo?

        El marco de plano es un borde que rodea el plano.





➡️ Requisitos para la creación óptima del PDF del plano

Si no se cumplen los requisitos, el plano se convertirá igualmente a PDF y se mostrará en línea, pero quizá no como se esperaba.

  • Las XREF (referencias externas) están incrustadas en el plano.

    Descripción detallada de los requisitos
    • Todas las XREF (referencias externas) deben estar incrustadas en el plano, ya que de lo contrario no se podrán tener en cuenta.
      • ¿Qué es una XREF y cómo puedo enlazarla (incluirla)?

        Una XREF (referencia externa) es una función de las herramientas CAD (diseño asistido por ordenador), como AutoCAD, que permite incrustar un archivo en otro. Permite hacer referencia a dibujos, planos u objetos externos sin copiarlos directamente en el dibujo actual.

        Imagina que tienes un dibujo principal que muestra el plano de una planta de un edificio. Ahora quieres crear un archivo separado con el plano eléctrico del edificio. En lugar de copiar el plano eléctrico en el dibujo principal, puedes incrustarlo como una XREF en el dibujo principal.

        Incrustar una XREF es relativamente sencillo. En AutoCAD y en la mayoría de las herramientas CAD, debes seguir estos pasos:

        1. Abre el dibujo principal en AutoCAD.
        1. Selecciona la opción «Referencias externas» o «XREF» en el menú.
        1. Selecciona «Enlazar» o «Insertar».
        1. Selecciona el archivo que quieres incrustar como XREF.
        1. Configura las opciones de colocación y escala de la XREF en el dibujo principal.
        1. Confirma la selección y la XREF se insertará en el dibujo.

        El proceso es similar en otras herramientas CAD.



    Nota: Los planos se convierten a PDF tal como lo haría AutoCAD. Todos los programas CAD habituales también crean archivos PDF similares a los de AutoCAD.

    • ¿Mi programa CAD podría crear el PDF de forma diferente a CENDAS?

      Puede ocurrir. Sin embargo, en la mayoría de los casos, las diferencias deberían ser mínimas si las XREF están incrustadas.

      Entre los posibles motivos se incluyen:

      Configuración: Las herramientas CAD suelen ofrecer varias opciones para mostrar gráficos y estilos de línea. Por ejemplo, una configuración de tu herramienta CAD podría mostrar las líneas en negro en pantalla, pero imprimirlas en dorado al trazarlas (crear el PDF). CENDAS solo mostrará la vista presente en el archivo DXF/DWG. En este caso, la línea sería negra.

      Diferentes métodos de conversión a PDF: Las herramientas CAD pueden utilizar distintos métodos para convertir dibujos CAD a PDF. Estos métodos pueden diferir en precisión, compresión o formato, lo que da lugar a resultados diferentes. En CENDAS utilizamos el método de conversión de Autodesk (AutoCAD, Revit) como estándar y generamos los PDF en consecuencia. El resultado debería ser igual o casi idéntico al resultado de tu herramienta CAD.

    • ¿Puedo utilizar mi propio PDF (representación visual del plano en CENDAS)?

      Sí.
      Puedes exportar tus propios PDF y cargarlos en CENDAS para sustituir los generados automáticamente. Es importante que el PDF tenga la misma relación de aspecto que el plano CAD.

      Instrucciones: 🔷Requisitos del plano





➡️ Requisitos para el análisis óptimo de un plano (DXF/DWG)

Si no se cumplen los requisitos, el análisis del plano se realizará igualmente, pero quizá no como se esperaba. El análisis del plano se refiere al reconocimiento automático de los componentes.

  • Los diseños tienen ≤ 10 ventanas gráficas de diseño
  • El tamaño del plano como DXF es < 1,5 GB y como DWG es < 150 MB
  • No hay identificadores en los nombres de los componentes

  • No hay componentes anónimos

    Descripción detallada de los requisitos
    • Los diseños de los planos no deben contener más de 10 ventanas gráficas de diseño.
      • Más información

        Las ventanas gráficas de diseño son áreas del software CAD que permiten mostrar simultáneamente distintas vistas de un plano o dibujo. Puedes imaginarlas como ventanas a través de las cuales puedes observar diferentes partes de un dibujo (espacio modelo).

        Imagina que tienes un dibujo de una casa. Con las ventanas gráficas de diseño puedes mostrar distintas vistas de la casa, como planos de planta, vistas laterales o vistas superiores, una junto a otra. Cada una de estas áreas es una ventana gráfica de diseño.

        Como CENDAS debe analizar el espacio modelo de cada ventana gráfica de diseño, el tiempo de análisis aumenta con cada ventana gráfica. La duración también depende del tamaño del espacio modelo. En general, no debería haber más de 10 ventanas gráficas de diseño en un diseño, ya que de lo contrario el tiempo de análisis podría ser demasiado largo.

    • Para agrupar los componentes de forma óptima, no deben aparecer identificadores en los nombres de los componentes
      • ¿Qué ocurre si hay identificadores y cómo puedo reconocerlos?

        En pocas palabras, los identificadores (números de identificación) son identificadores únicos utilizados para identificar diferentes componentes en los planos CAD. Sirven para distinguir elementos individuales y darles un nombre único.

        Para reconocer identificadores en una herramienta CAD como AutoCAD, puedes comprobar los nombres de los componentes. Los identificadores suelen ser cadenas de caracteres específicas o combinaciones de números integradas en los nombres. Por ejemplo, un identificador podría tener el aspecto de «1234» o «C-567». Es importante tener en cuenta que no todos los componentes contienen identificadores, pero conviene buscar patrones o formatos específicos que puedan indicarlos.

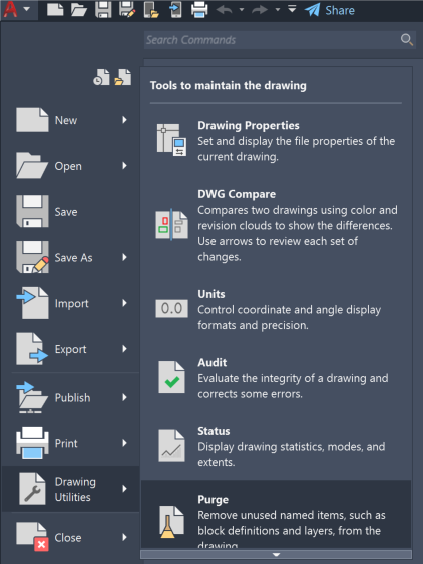

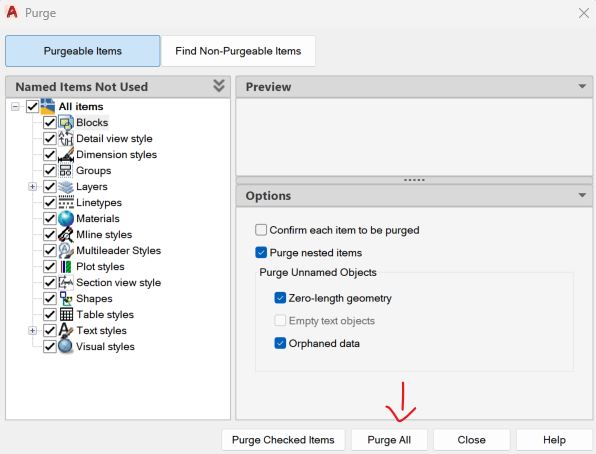

        Para eliminar identificadores en AutoCAD existen varios métodos. Una forma sencilla es editar manualmente el nombre de cada componente y eliminar el identificador del nombre. Puedes utilizar el editor de texto o la función de cambio de nombre de AutoCAD.

        Si hay identificadores en los nombres, es posible que no se pueda realizar una agrupación óptima en CENDAS. CENDAS intenta reconocer y eliminar automáticamente los identificadores de los nombres, pero dependiendo del identificador, esto no siempre es posible.

    • Para agrupar los componentes de forma óptima, no deben aparecer componentes anónimos en el plano
      • ¿Qué ocurre si hay componentes anónimos y cómo puedo reconocerlos?

        Los componentes anónimos son elementos de los planos CAD que no tienen designaciones únicas. Se identifican mediante códigos especiales que comienzan con una letra determinada y un número de tres dígitos, como «*U###».

        Estos componentes anónimos suelen aparecer como resultado de determinadas acciones durante el proceso de diseño CAD. Por ejemplo, si un diseñador crea un bloque pero no le asigna un nombre único, este se marca automáticamente como bloque anónimo.

        Como estos componentes no tienen nombre, no se pueden mostrar nombres para ellos y tampoco es posible agruparlos.

    Nota: Cuantas más ventanas gráficas de diseño haya en los diseños y cuanto más contenido (componentes, dibujos arquitectónicos, etc.) haya en el espacio modelo, más tiempo tardará la fase de análisis.



➡️ Requisitos para la revisión óptima de un plano (DXF o PDF)

  • Descripción detallada de los requisitos

    Revisión mediante DXF/DWG

    Si se realizan cambios en el plano CAD, también se pueden aplicar en CENDAS volviendo a cargar el plano DXF/DWG. Los tickets correspondientes y el PDF (representación visual) también cambiarán en consecuencia.



    Si se sustituye un DXF/DWG, debe tener la misma relación de aspecto que el plano original.

    • Más información

      El plano CAD DXF/DWG original y el nuevo (revisado) deben tener la misma relación de aspecto. En otras palabras, la relación entre la altura y la anchura debe ser la misma en ambos archivos de plano CAD.

      Si la relación de aspecto no es la misma, los tickets se desplazarán.



    Nota: Los planos cargados antes del 25/11/2022 pueden producir resultados inesperados durante la revisión.

    Nota: Cuantas menos herramientas CAD intervengan en la edición de los planos, más precisa podrá ser la revisión. Esto se debe a que tenemos en cuenta los metadatos para la revisión, que pueden distorsionarse al utilizar distintos programas CAD.



    Revisión mediante PDF

    Si se realizan cambios en el plano CAD, también se pueden aplicar visualmente en CENDAS volviendo a cargar el plano PDF. Sin embargo, las tareas NO se actualizarán. Solo cambiará la representación visual del plano.



    • Si se sustituye un PDF, debe tener la misma relación de aspecto que el plano original.
      • Más información

        La relación de aspecto del PDF nuevo (revisado) debe ser la misma que la del archivo de plano DXF/DWG original. En otras palabras, la relación entre la altura y la anchura debe ser la misma en el PDF y en el plano CAD.

        Si la relación de aspecto no es la misma, las tareas se desplazarán.



        El nuevo PDF o DXF/DWG debe tener la misma relación de aspecto (tamaño/anchura) que el plano existente.
