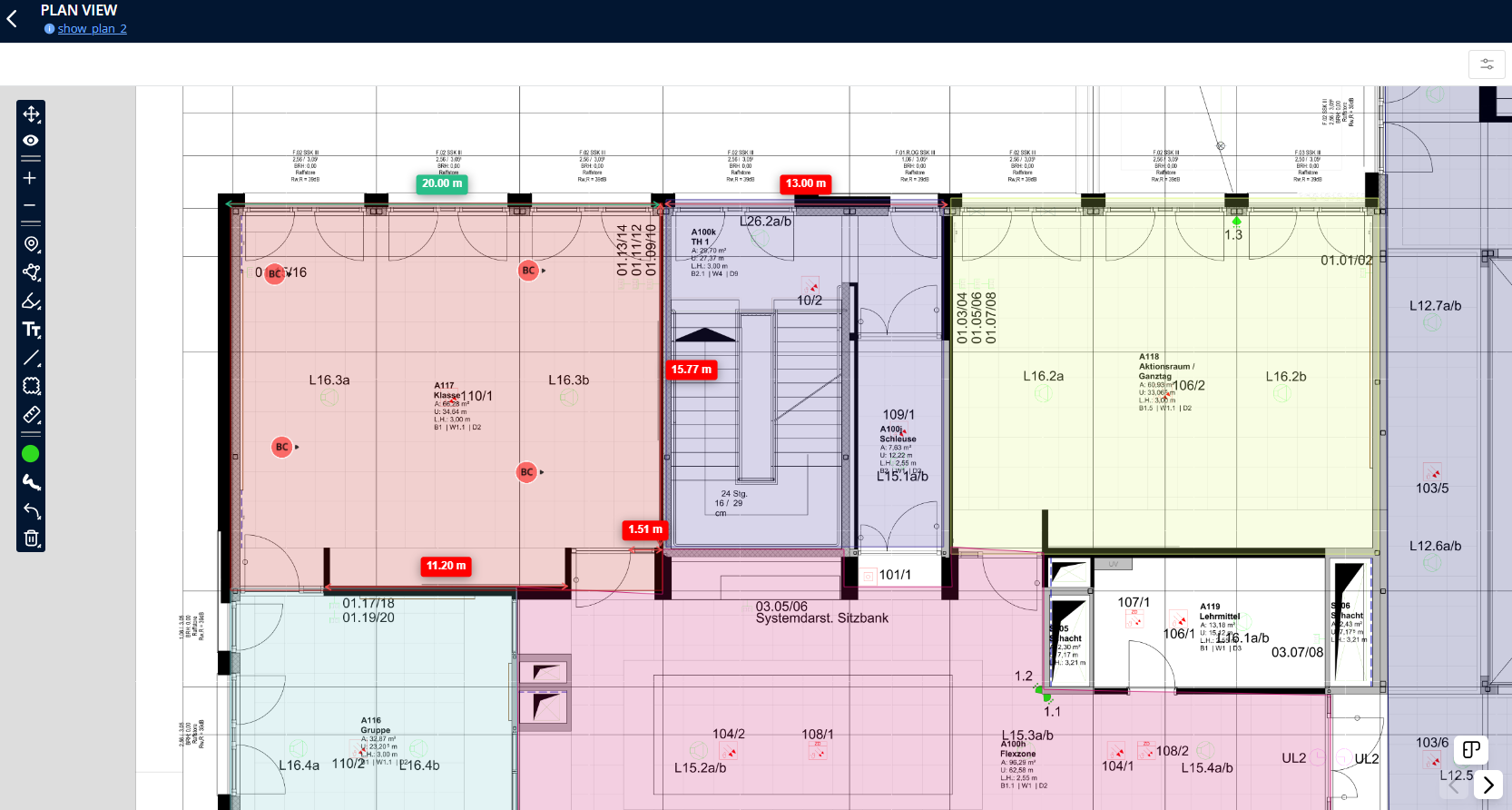

Vous pouvez mesurer sur les plans, aussi bien dans la zone de préparation des plans que dans la vue du plan.
➡️ Étalonner

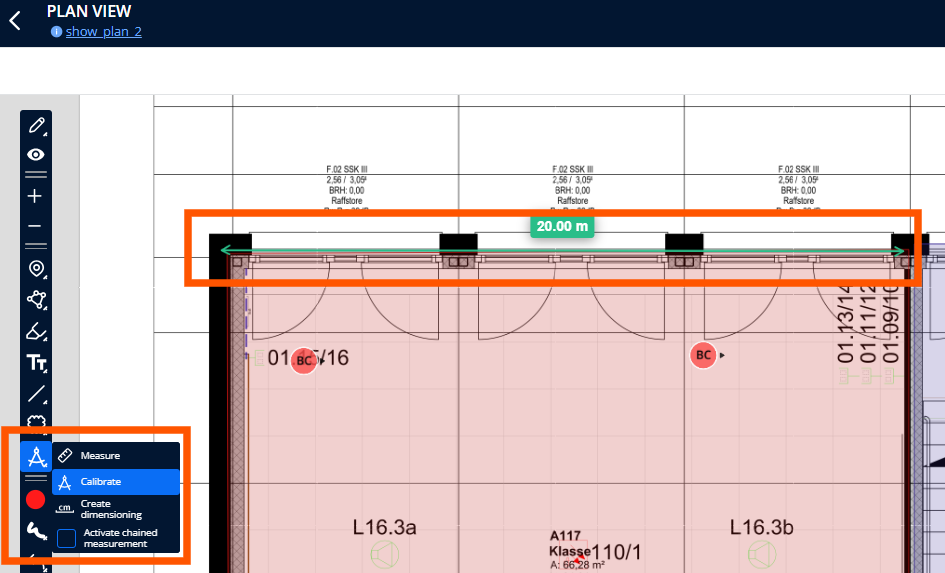

Avant de pouvoir mesurer quoi que ce soit sur le plan, l’étalonnage doit être effectué. Pour ce faire, cliquez sur l’icône de mesure dans la barre d’outils, puis sélectionnez Étalonner. Vous pouvez maintenant définir les points de départ et d’arrivée de la ligne d’étalonnage en cliquant sur le plan, puis définir sa longueur en mètres. Une échelle dans l’en-tête du plan convient particulièrement bien à cet effet.
đź“ŁRemarque :
La ligne d’étalonnage s’affiche désormais en vert. Il n’est actuellement pas possible de masquer cette ligne.
➡️ Mesurer

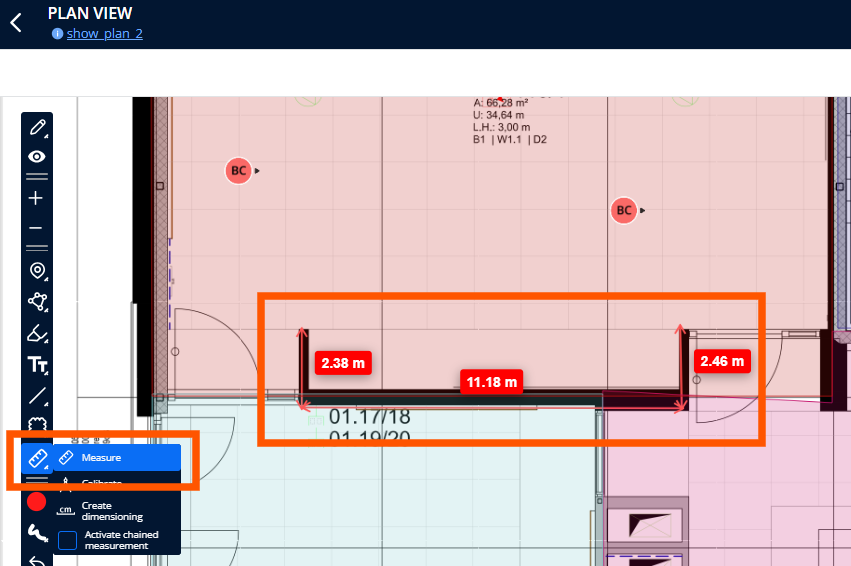

Pour mesurer une distance sur le plan, cliquez à nouveau sur l’icône de mesure dans la barre d’outils et sélectionnez cette fois Mesurer. Définissez ensuite les points de départ et d’arrivée de la ligne de mesure en cliquant sur le plan. La longueur s’affiche en mètres au-dessus de cette ligne.
đź“ŁRemarque :
Les lignes de mesure s’affichent en rouge. Elles restent visibles jusqu’à ce que vous changiez de plan ou actualisiez la page.
➡️ Créer des cotations sur les plans

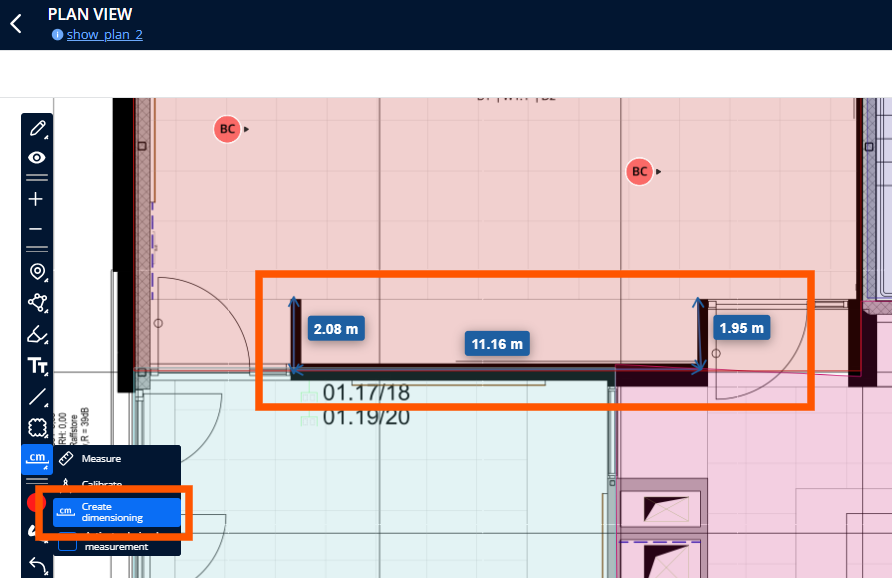

Pour ajouter une cotation sur le plan, cliquez à nouveau sur l’icône de mesure dans la barre d’outils et sélectionnez cette fois Créer une cotation. Sélectionnez ensuite les points de départ et d’arrivée en cliquant dessus.
đź“ŁRemarque :
Les lignes de cotation s’affichent en bleu.
➡️ Créer des cotations en chaîne

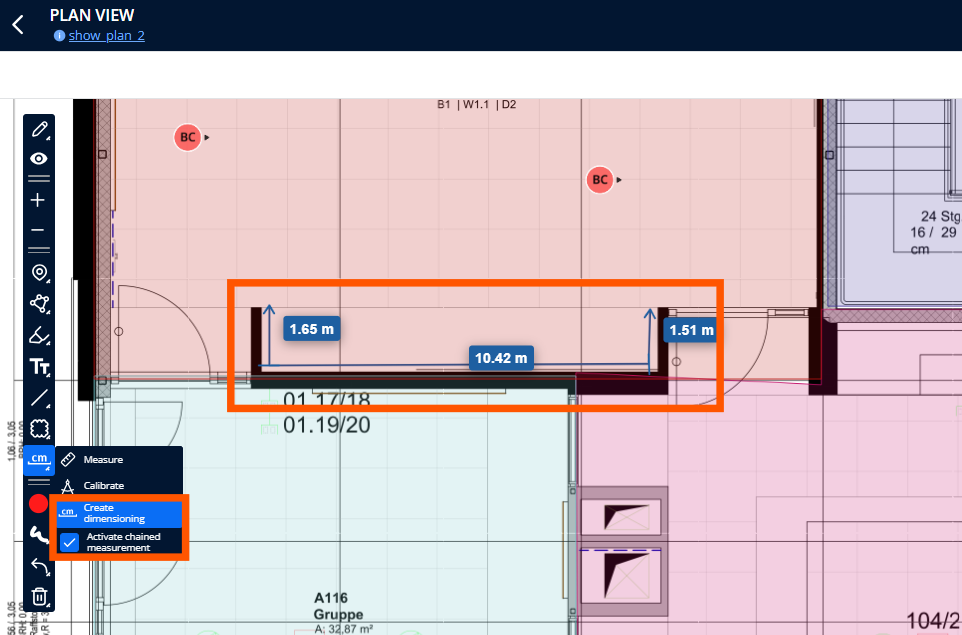

Pour mesurer ou coter autour des angles et des bords, vous devez également cliquer sur l’option « Activer la cotation en chaîne » avant de commencer la mesure proprement dite. Notez que le processus de mesure doit toujours être terminé par un double-clic sur le point de mesure final.
