Exigences relatives aux plans

Anforderungen an die Pläne.png

💡 Vous pouvez téléverser vos plans de construction au format numérique dans CENDAS. Pour utiliser pleinement toutes les fonctions, les plans doivent répondre à certaines exigences et être correctement exportés depuis l’outil de CAO utilisé.





➡️ Outils de CAO pris en charge

Il est recommandé d’utiliser des outils tels que Revit, AutoCAD, DDScad ou Trimble Nova CAD, car leur compatibilité est particulièrement élevée.

đź“Ł Remarque :

Si vous utilisez un autre outil de CAO et que des incohérences surviennent, veuillez nous contacter afin que nous puissions analyser le problème.



➡️ Exigences générales relatives aux plans

  1. Les plans de CAO doivent ĂŞtre fournis au format DXF ou DWG.
  1. Les plans doivent être des plans de montage 2D (les tâches peuvent être créées automatiquement uniquement pour ces plans)
  1. Les composants ne sont reconnus comme tels que s’ils ont été planifiés en tant que blocs de CAO. Les primitives (lignes simples, cercles, etc.) ne sont pas prises en charge !

  1. Tous les plans ou présentations que vous souhaitez utiliser dans CENDAS doivent comporter un cadre de plan visible et imprimable (traçable), et aucun composant visible ne doit se trouver en dehors de ce cadre.

    Description détaillée des exigences minimales ci-dessus



    1. Les plans de CAO doivent ĂŞtre fournis au format DXF ou DWG.
      • Le format PDF est-il Ă©galement pris en charge ?

        Oui, vous pouvez également téléverser des plans au format PDF. Toutefois, dans ce cas, aucun composant ne sera reconnu automatiquement et vous devrez créer manuellement les composants sous forme de tickets sur cendas.app.

    1. Les plans de CAO doivent être des plans de montage 2D. Les autres types de plans peuvent tout de même être téléversés et affichés visuellement, mais les tickets ne seront pas créés automatiquement pour ces plans.
    1. Pour que les composants soient reconnus, ils doivent être constitués de composants de CAO. Les éléments composés uniquement de primitives (lignes simples, cercles, etc.) ne sont pas pris en charge.
      • Qu’est-ce qu’un composant de CAO ?

        Un composant ou un insert dans un plan de CAO est comparable à une pièce préfabriquée que vous pouvez réutiliser plusieurs fois, de la même manière qu’un composant ou une pièce standard dans le monde réel.

        Imaginez que vous disposez d’un modèle de CAO d’un bâtiment dans lequel vous concevez différents systèmes techniques. Au lieu de dessiner une canalisation, une prise ou une pompe à chaque fois, vous pouvez utiliser des composants déjà créés. Ces blocs représentent ces éléments et sont déjà dessinés et définis.

        Ces composants de CAO contiennent des métadonnées qui nous permettent de les reconnaître comme des objets liés (par exemple, une prise électrique).

        Un composant peut être accidentellement décomposé en primitives. En « décomposant » le composant, celui-ci est divisé en ses sous-éléments (lignes, cercles, etc.) et les métadonnées sont perdues. Nous ne pouvons alors plus le reconnaître comme un composant.

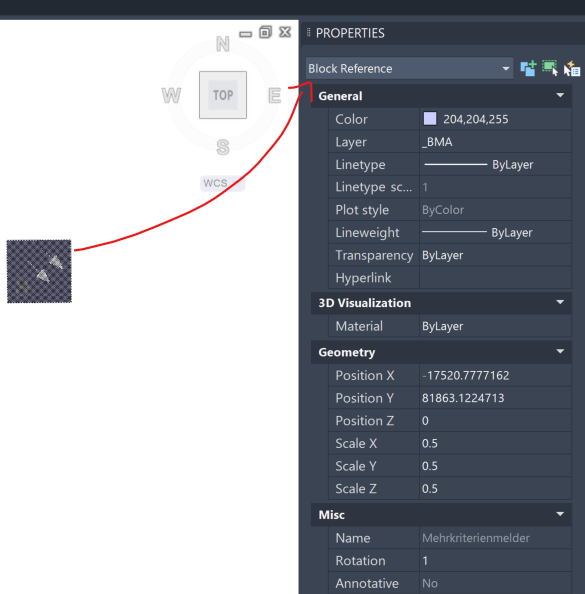

        Lorsque vous cliquez sur un composant dans AutoCAD (et de manière similaire dans les autres outils), il est mis en surbrillance et ses attributs indiquent qu’il s’agit d’un bloc :




    1. Toutes les présentations et tous les plans que vous souhaitez utiliser dans CENDAS doivent comporter un cadre de plan et aucun composant visible ne doit se trouver en dehors du cadre.
      • Qu’est-ce qu’un cadre de plan et comment en crĂ©er un ?

        Le cadre de plan est une bordure qui entoure le plan.





➡️ Exigences pour la création optimale du PDF du plan

Si les exigences ne sont pas respectées, un PDF sera tout de même créé à partir du plan et affiché en ligne, mais il pourrait ne pas correspondre au résultat attendu.

  • Les XREF (rĂ©fĂ©rences externes) sont incorporĂ©es au plan.

    Description détaillée des exigences
    • Toutes les XREF (rĂ©fĂ©rences externes) doivent ĂŞtre incorporĂ©es au plan, car elles ne peuvent sinon pas ĂŞtre prises en compte.
      • Qu’est-ce qu’une XREF et comment puis-je la lier (l’inclure) ?

        Une XREF (référence externe) est une fonctionnalité des outils de CAO (conception assistée par ordinateur), tels qu’AutoCAD, qui permet d’incorporer un fichier dans un autre. Elle vous permet de référencer des dessins, des plans ou des objets externes sans les copier directement dans votre dessin actuel.

        Imaginez que vous disposez d’un dessin principal représentant le plan d’étage d’un bâtiment. Vous souhaitez maintenant créer un fichier distinct contenant le plan électrique du bâtiment. Au lieu de copier le plan électrique dans le dessin principal, vous pouvez l’incorporer à celui-ci sous forme de XREF.

        L’incorporation d’une XREF est relativement simple. Dans AutoCAD et la plupart des outils de CAO, procédez comme suit :

        1. Ouvrez votre dessin principal dans AutoCAD.
        1. Sélectionnez l’option « Références externes » ou « XREF » dans le menu.
        1. Choisissez « Attacher » ou « Insérer ».
        1. SĂ©lectionnez le fichier que vous souhaitez incorporer en tant que XREF.
        1. Définissez les options de positionnement et de mise à l’échelle de la XREF dans votre dessin principal.
        1. Confirmez la sélection : la XREF est insérée dans votre dessin.

        Le fonctionnement est similaire dans les autres outils de CAO.



    Remarque : les plans sont convertis en PDF comme le ferait AutoCAD. Tous les programmes de CAO courants créent également des PDF similaires à ceux d’AutoCAD.

    • Mon programme de CAO peut-il crĂ©er le PDF diffĂ©remment de CENDAS ?

      Cela peut arriver. Toutefois, dans la plupart des cas, les différences devraient être mineures si les XREF sont incorporées.

      Les raisons possibles sont les suivantes :

      Paramètres : les outils de CAO proposent souvent différentes options d’affichage des graphiques et des styles de ligne. Par exemple, un paramètre de votre outil de CAO peut afficher les lignes en noir à l’écran, mais les imprimer en doré lors du traçage (création du PDF). CENDAS affiche uniquement la vue présente dans le fichier DXF/DWG. Dans ce cas, la ligne sera noire.

      Méthodes de conversion PDF différentes : les outils de CAO peuvent utiliser différentes méthodes pour convertir les dessins de CAO en PDF. Ces méthodes peuvent différer en termes de précision, de compression ou de mise en forme, ce qui entraîne des résultats différents. Dans CENDAS, nous utilisons la méthode de conversion d’Autodesk (AutoCAD, Revit) comme standard et générons les PDF en conséquence. Le résultat devrait néanmoins être identique ou presque identique à celui obtenu avec votre outil de CAO.

    • Puis-je utiliser mon propre PDF (reprĂ©sentation visuelle du plan dans CENDAS) ?

      Oui.
      Vous pouvez exporter vos propres PDF et les téléverser dans CENDAS afin de remplacer ceux générés automatiquement. Il est important que le PDF ait le même rapport hauteur/largeur que le plan de CAO.

      Instructions : đź”·Exigences relatives aux plans





➡️ Exigences pour l’analyse optimale d’un plan (DXF/DWG)

Si les exigences ne sont pas respectées, l’analyse du plan sera tout de même effectuée, mais elle pourrait ne pas correspondre au résultat attendu. L’analyse du plan désigne la reconnaissance automatique des composants.

  • Les prĂ©sentations comportent ≤ 10 fenĂŞtres de prĂ©sentation
  • La taille du plan au format DXF est < 1,5 Go et au format DWG < 150 Mo
  • Aucun identifiant ne figure dans les noms des composants

  • Il n’y a aucun composant anonyme

    Description détaillée des exigences
    • Les prĂ©sentations des plans ne doivent pas contenir plus de 10 fenĂŞtres de prĂ©sentation.
      • Explication complĂ©mentaire

        Les fenêtres de présentation sont des zones des logiciels de CAO qui permettent d’afficher simultanément différentes vues d’un plan ou d’un dessin. Vous pouvez les considérer comme des fenêtres à travers lesquelles vous observez différentes parties d’un dessin (espace objet).

        Imaginez que vous disposez du dessin d’une maison. Grâce aux fenêtres de présentation, vous pouvez afficher côte à côte différentes vues de la maison, telles que des plans d’étage, des vues latérales ou des vues de dessus. Chacune de ces zones constitue une fenêtre de présentation.

        Comme CENDAS doit analyser l’espace objet pour chaque fenêtre de présentation, le temps d’analyse augmente avec le nombre de fenêtres de présentation. La durée dépend également de la taille de l’espace objet. En règle générale, une présentation ne devrait pas comporter plus de 10 fenêtres de présentation ; dans le cas contraire, l’analyse pourrait prendre trop de temps.

    • Pour un regroupement optimal des composants, aucun identifiant ne doit apparaĂ®tre dans les noms des composants
      • Que se passe-t-il si des identifiants sont prĂ©sents et comment puis-je les reconnaĂ®tre ?

        En termes simples, les identifiants sont des identifiants uniques utilisés pour identifier les différents composants dans les plans de CAO. Ils servent à distinguer les éléments individuels et à leur attribuer un nom unique.

        Pour reconnaître les identifiants dans un outil de CAO tel qu’AutoCAD, vous pouvez vérifier les noms des composants. Les identifiants sont souvent des chaînes de caractères spécifiques ou des combinaisons de chiffres intégrées aux noms. Par exemple, un identifiant peut prendre la forme « 1234 » ou « C-567 ». Il est important de noter que tous les composants ne contiennent pas d’identifiant, mais il est utile de rechercher des modèles ou formats spécifiques susceptibles d’indiquer la présence d’identifiants.

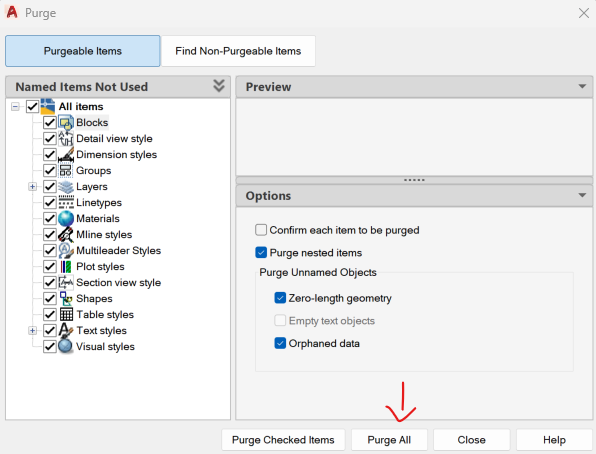

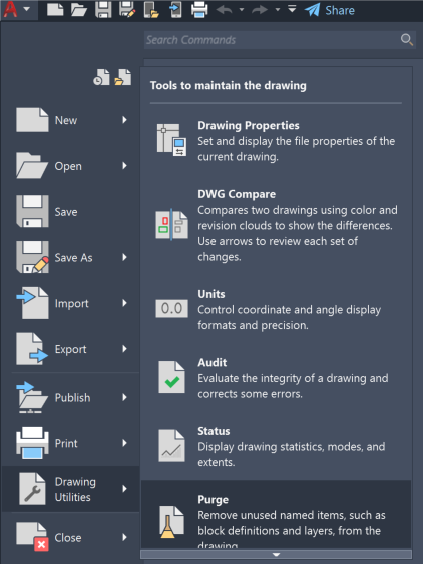

        Pour supprimer les identifiants dans AutoCAD, plusieurs méthodes sont possibles. Une méthode simple consiste à modifier manuellement le nom de chaque composant et à supprimer l’identifiant du nom. Vous pouvez utiliser l’éditeur de texte ou la fonction de renommage d’AutoCAD.

        Si des identifiants sont présents dans les noms, le regroupement optimal dans CENDAS peut ne pas être possible. CENDAS tente de reconnaître et de supprimer automatiquement les identifiants des noms, mais cela peut ne pas toujours être possible selon l’identifiant.

    • Pour un regroupement optimal des composants, aucun composant anonyme ne doit apparaĂ®tre dans le plan
      • Que se passe-t-il si des composants anonymes sont prĂ©sents et comment puis-je les reconnaĂ®tre ?

        Les composants anonymes sont des éléments des plans de CAO qui ne possèdent aucune désignation unique. Ils sont identifiés par des codes spéciaux commençant par une certaine lettre et un nombre à trois chiffres, tels que « *U### ».

        Ces composants anonymes apparaissent généralement à la suite de certaines actions effectuées pendant le processus de conception CAO. Par exemple, si un concepteur crée un bloc sans lui attribuer de nom unique, celui-ci est automatiquement identifié comme un bloc anonyme.

        Comme ces composants n’ont pas de nom, aucun nom ne peut être affiché pour eux et leur regroupement n’est pas non plus possible.

    Remarque : plus les présentations contiennent de fenêtres de présentation et plus l’espace objet contient de contenu (composants, dessins architecturaux, etc.), plus la phase d’analyse sera longue.



➡️ Exigences pour la révision optimale d’un plan (DXF ou PDF)

  • Description dĂ©taillĂ©e des exigences

    Révision à l’aide de DXF/DWG

    Si des modifications sont apportées au plan de CAO, elles peuvent également être appliquées dans CENDAS en téléversant à nouveau le plan DXF/DWG. Les tickets correspondants et le PDF (représentation visuelle) seront également modifiés en conséquence.



    Si un fichier DXF/DWG est remplacé, il doit avoir le même rapport hauteur/largeur que le plan d’origine.

    • Plus d’informations

      Le plan de CAO DXF/DWG d’origine et le nouveau plan révisé doivent avoir le même rapport hauteur/largeur. En d’autres termes, le rapport entre la hauteur et la largeur doit être identique dans les deux fichiers de plan de CAO.

      Si le rapport hauteur/largeur n’est pas identique, les tickets seront décalés.



    Remarque : les plans téléversés avant le 25/11/2022 peuvent entraîner des résultats inattendus lors de la révision.

    Remarque : moins il y a d’outils de CAO utilisés pour modifier les plans, plus la révision peut être effectuée avec précision. Cela s’explique par le fait que nous tenons compte des métadonnées pour la révision, et que celles-ci peuvent être altérées par l’utilisation de différents programmes de CAO.



    Révision à l’aide d’un PDF

    Si des modifications sont apportées au plan de CAO, elles peuvent également être appliquées visuellement dans CENDAS en téléversant à nouveau le plan au format PDF. Toutefois, les tâches ne seront PAS mises à jour. Seule la représentation visuelle du plan est modifiée.



    • Si un PDF est remplacĂ©, il doit avoir le mĂŞme rapport hauteur/largeur que le plan d’origine.
      • Plus d’informations

        Le rapport hauteur/largeur du nouveau PDF révisé doit être identique à celui du fichier de plan DXF/DWG d’origine. En d’autres termes, le rapport entre la hauteur et la largeur doit être le même dans le PDF et dans le plan de CAO.

        Si le rapport hauteur/largeur n’est pas identique, les tâches seront décalées.



        Le nouveau PDF ou fichier DXF/DWG doit avoir le même rapport hauteur/largeur (taille/largeur) que le plan déjà existant.
