Anforderungen an die Pläne

1st-Level-Support
  • Aktualisiert

Anforderungen an die Pläne.png

💡 Deine Baupläne kannst du bei CENDAS digital hochladen. Um alle Funktionen voll nutzen zu können, müssen die Pläne einige Anforderungen erfüllen und korrekt aus dem genutzten CAD-Tool exportiert worden sein.





➡️ Unterstützte CAD-Tools

Es empfiehlt sich die Nutzung der Tools Revit, AutoCAD, DDScad oder Trimble Nova CAD, da dort die Kompatibilität besonders hoch ist.

📣Hinweis:

Falls Du ein anderes CAD-Tool nutzt und Unstimmigkeiten auftreten sollten, kontaktiere uns bitte und wir analysieren das Problem.



➡️ Generelle Anforderungen an die Pläne

  1. Die CAD-Pläne müssen im DXF- oder DWG-Format bereitgestellt werden.
  1. Die Pläne müssen 2D Montagepläne sein (nur für diese können automatisch Aufgaben erstellt werden)
  1. Die Bauteile werden nur als Komponenten erkannt, wenn sie als CAD-Blöcke geplant worden sind. Primitive (einfache Linien, Kreise etc.) werden nicht unterstützt!

  1. Alle Pläne bzw. Layouts, die Du in CENDAS verwenden möchtest, müssen einen sichtbaren und druckbaren (plottable) Planrahmen haben und keine sichtbaren Komponenten dürfen außerhalb dieses Rahmens liegen.

    Ausführliche Beschreibung der oberen Mindestanforderungen



    1. Die CAD-Pläne müssen im DXF oder DWG Format bereitgestellt werden.
      • Wird auch PDF als Format unterstützt?

        Ja, Sie können die Pläne auch im PDF Format hochladen. In diesem Fall werden aber keine Komponenten automatisch erkannt und Sie müssten die Komponenten als Tickets manuell auf cendas.app erstellen.

    1. Bei den CAD-Plänen muss es sich um 2D Montagepläne handeln. Weitere Arten von Plänen können weiterhin hochgeladen und visuell angezeigt werden, aber Tickets werden für diese Pläne nicht automatisch erstellt werden können.
    1. Damit Komponenten erkannt werden können, müssen diese aus CAD-Komponenten bestehen. Bauteile, die nur aus Primitiven bestehen (einfache Linien, Kreise, etc.) werden nicht unterstützt.
      • Was ist eine CAD Komponente?

        Eine Komponente oder Insert in einem CAD-Plan ist wie ein vorgefertigtes Bauteil, das du immer wieder verwenden kannst, ähnlich wie eine Standardkomponente oder ein Bauteil in der realen Welt.

        Stell dir vor, du hast ein CAD-Modell für ein Gebäude, in dem du verschiedene technische Systeme entwirfst. Anstatt jedes Mal, wenn du ein Rohr, eine Steckdose oder eine Pumpe zeichnen musst, kannst du bereits erstellte Komponenten verwenden. Diese Blöcke repräsentieren diese Bauteile und sind bereits fertig gezeichnet und spezifiziert.

        Diese CAD-Komponenten enthalten Meta-Daten, die es uns erlauben, diese aus zusammenhängende Objekte (z.B. eine Steckdose zu erkennen).

        Eine Komponente kann aus Versehen auch in Primitive heruntergebrochen werden. Durch eine “explosion” der Komponente wird diese in dessen Unterteile (Striche, Kreise usw) aufgeteilt und die Meta-Daten gehen verloren, sodass wir dies nicht mehr als Komponente erkennen können.

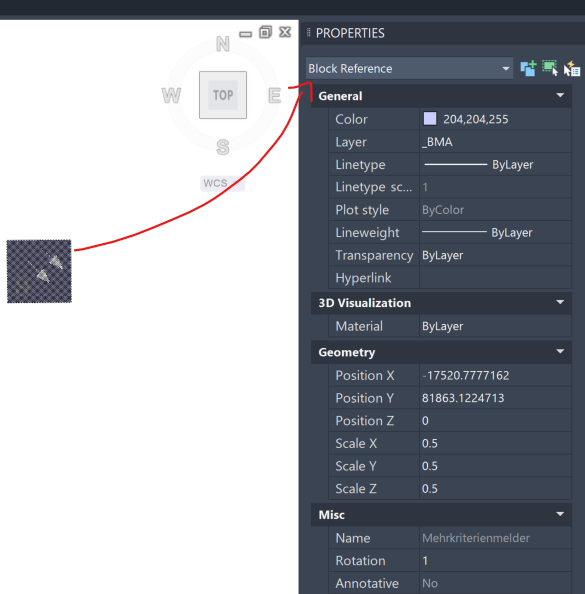

        Wenn man in AutoCAD (ähnlich bei anderen Tools) auf eine Komponente im CAD Tool klickt, dann wird diese hervorgehoben und in dessen Attributen steht, dass es ein Block ist:




    1. Alle Layouts/Pläne, die Sie in CENDAS verwenden möchten, müssen einen Planrahmen haben und keine sichtbaren Komponenten dürfen außerhalb des Rahmens liegen.
      • Was ist ein Planrahmen und wie erstelle ich diesen?

        Der Planrahmen ist ein Rahmen, der den Plan umgibt.





➡️ Anforderungen für eine optimale PDF-Erstellung des Planes

Wenn die Anforderungen nicht erfüllt sind, wird trotzdem ein PDF aus dem Plan erstellt und online angezeigt, aber vielleicht nicht so wie erwartet.

  • XREFs (externe Referenzen) sind im Plan eingebunden.

    Ausführliche Beschreibung der Anforderungen
    • Es sollten alle XREFs (externe Referenzen) im Plan eingebunden sein, da diese sonst nicht berücksichtigt werden können.
      • Was ist eine XREF und wie kann ich diese binden (inkludieren)?

        Ein XREF (externer Verweis) ist eine Funktion in CAD (Computer-Aided Design)-Tools wie AutoCAD, mit der du eine Datei in eine andere Datei einbinden kannst. Es ermöglicht dir, Referenzen auf externe Zeichnungen, Pläne oder Objekte herzustellen, ohne sie direkt in deine aktuelle Zeichnung zu kopieren.

        Stell dir vor, du hast eine Hauptzeichnung, die den Grundriss eines Gebäudes darstellt. Nun möchtest du eine separate Datei mit dem Elektroplan des Gebäudes erstellen. Anstatt den Elektroplan in die Hauptzeichnung zu kopieren, kannst du ihn als XREF in die Hauptzeichnung einbinden.

        Das Einbinden eines XREFs ist relativ einfach. In AutoCAD und den meisten CAD-Tools folgst du diesen Schritten:

        1. Du öffnest deine Hauptzeichnung in AutoCAD.
        1. Du wählst die Option "Externe Referenzen" oder "XREF" im Menü.
        1. Du wählst "Anfügen" oder "Einfügen" aus.
        1. Du wählst die Datei aus, die du als XREF einbinden möchtest.
        1. Du bestimmst die Einstellungen für die Platzierung und Skalierung des XREFs in deiner Hauptzeichnung.
        1. Du bestätigst die Auswahl, und das XREF wird in deine Zeichnung eingefügt.

        Ähnlich funktioniert es auch bei anderen CAD tools



    Hinweis: Pläne werden so in PDF konvertiert, wie es das Programm AutoCAD machen würde. Alle gängigen CAD Programme erstellen auch AutoCAD ähnliche PDFs.

    • Kann es sein, dass mein CAD Programm, die PDF anders als CENDAS erstellt?

      Es kann vorkommen. Dies sollte in den meisten Situationen aber eher kleine Unterschiede sein, wenn XREFs eingebunden sind.

      Gründe dafür könnten zum Beispiel folgendes sein:

      Einstellungen: CAD-Tools bieten oft verschiedene Optionen für die Darstellung von Grafiken und Linienstilen. Zum Beispiel kann eine Einstellung im eigenen CAD Tool so eingestellt werden, dass Linien in der CAD-Ansicht in Schwarz angezeigt werden, aber beim Plotten (Erstellung der PDF) in Geld angezeigt werden sollen. CENDAS wird nur die Ansicht anzeigen können, die auch in der DXF/DWG Datei vorhanden ist. In diesem Fall wäre also die Linie Schwarz.

      Unterschiedliche PDF-Konvertierungsmethoden: CAD-Tools können unterschiedliche Methoden verwenden, um CAD-Zeichnungen in PDFs zu konvertieren. Diese Konvertierungsmethoden können sich in der Genauigkeit, Komprimierung oder Formatierung unterscheiden, was zu unterschiedlichen Ergebnissen führt. Bei CENDAS nehmen wir die Konvertierungsmethode von Autodesk (AutoCAD, Revit) als Standard und erzeugen die PDFs dementsprechend. Das Resultat sollte dennoch gleich oder fast identisch zum Resultat ihres CAD Tools sein.

    • Kann ich eine eigene PDF benutzen (visuelle Darstellung des Planes bei CENDAS)?

      Ja.
      Sie können eigene PDFs exportieren und diese bei CENDAS hochladen, um die automatisch erstellten zu ersetzen. Hierfür ist wichtig, dass das PDF dasselbe Seitenverhältnis wie der CAD-Plan hat.

      Anleitung: 🔷Anforderungen an die Pläne





➡️ Anforderungen für eine optimale Analyse eines Planes (DXF/DWG)

Wenn die Anforderungen nicht erfüllt sind, wird trotzdem die Analyse des Planes durchgeführt, aber vielleicht nicht so wie erwartet. Mit Analyse des Planes ist die automatische Erkennung von Komponenten gemeint.

  • Die Layouts haben ≤ 10 Layout-Viewports
  • Plan ist als DXF < 1.5 GB und als DWG < 150 MB groß
  • Keine IDs sind im Namen der Komponenten

  • Es gibt keine anonymen Komponenten

    Ausführliche Beschreibung der Anforderungen
    • Die Layouts der Pläne dürfen nicht mehr als 10 Layout-Viewports beinhalten.
      • Nähere Erklärung

        Layout-Viewports sind Bereiche in einer CAD-Software, die es ermöglichen, verschiedene Ansichten eines Plans oder einer Zeichnung gleichzeitig anzuzeigen. Man kann sie sich wie Fenster vorstellen, durch die man auf unterschiedliche Teile einer Zeichnung (Model-Bereich) schauen kann.

        Stell dir vor, du hast eine Zeichnung eines Hauses. Mit Layout-Viewports kannst du verschiedene Ansichten des Hauses, wie zum Beispiel Grundrisse, Ansichten von der Seite oder von oben, nebeneinander anzeigen lassen. Jeder dieser Bereiche ist ein Layout-Viewport.

        Da CENDAS für jeden Layout-Viewport den Model-Bereich analysieren muss, erhöht sich die Analyse-Dauer für jeden Layout-Viewport. Die Dauer hängt aus diesem Grund auch von der Größe des Modellbereichs ab. Aber grob kann man sagen, dass höchstens 10 Layout-Viewport in einem Layout vorhanden sein sollten, da sonst die Analysedauer zu groß sein könnte.

    • Für eine optimale Gruppierung der Komponenten sollten keine IDs im Namen der Komponenten auftauchen
      • Was passiert, wenn IDs vorhanden sind und wie kann ich diese erkennen?

        In einfachen Worten ausgedrückt sind IDs (Identifikationsnummern) einzigartige Kennungen, die verwendet werden, um verschiedene Komponenten in CAD-Plänen zu identifizieren. Sie dienen dazu, die einzelnen Elemente voneinander zu unterscheiden und sie eindeutig zu benennen.

        Um IDs in einem CAD-Tool wie AutoCAD zu erkennen, kann man die Namen der Komponenten überprüfen. IDs sind oft spezielle Zeichenfolgen oder Zahlenkombinationen, die in den Namen eingebettet sind. Zum Beispiel könnte eine ID wie "1234" oder "C-567" aussehen. Es ist wichtig zu beachten, dass nicht alle Komponenten IDs enthalten, aber es ist gut, nach spezifischen Mustern oder Formatierungen zu suchen, die auf IDs hinweisen könnten.

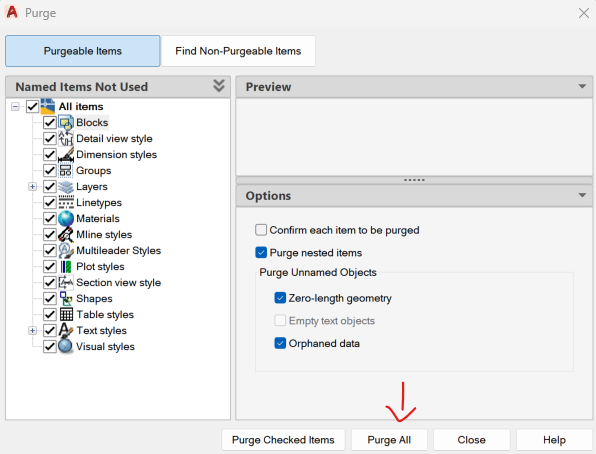

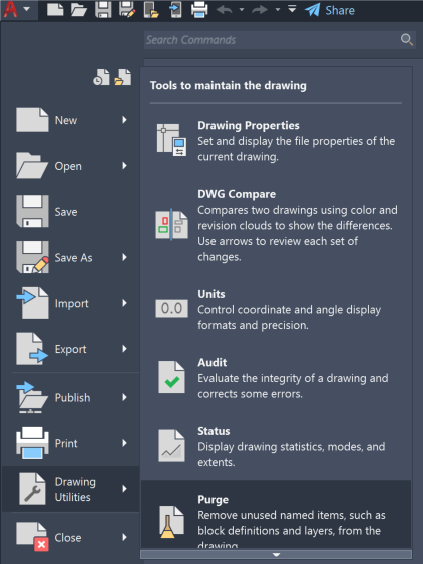

        Um IDs in AutoCAD zu entfernen, gibt es verschiedene Möglichkeiten. Eine einfache Methode besteht darin, den Namen jeder Komponente manuell zu bearbeiten und die ID aus dem Namen zu löschen. Dazu kann man den Texteditor oder die Umbenennungsfunktion in AutoCAD verwenden.

        Wenn IDs in den Namen vorhanden sind, dann ist möglicherweise eine optimale Gruppierung in CENDAS nicht möglich. CENDAS versucht IDs in Namen zu erkennen und automatisch zu entfernen, was aber je nach ID nicht immer gemacht werden kann.

    • Für eine optimale Gruppierung der Komponenten sollten keine anonymen Komponenten im Plan vorkommen
      • Was passiert, wenn anonymen Komponenten vorhanden sind und wie kann ich diese erkennen?

        Anonyme Komponenten sind Elemente in CAD-Plänen, die keine eindeutigen Bezeichnungen haben. Sie werden durch spezielle Codes gekennzeichnet, die mit einem bestimmten Buchstaben und einer dreistelligen Nummer beginnen, wie zum Beispiel "*U###".

        Diese anonymen Komponenten entstehen in der Regel aus bestimmten Aktionen während des CAD-Designprozesses. Zum Beispiel, wenn ein Designer einen Block erstellt, aber ihm keinen eindeutigen Namen gibt, wird er automatisch als anonymer Block markiert.

        Da diese Komponenten keine Namen haben, können für diese auch keine Namen angezeigt werden und eine Gruppierung ist auch nicht möglich.

    Hinweis: Je mehr Layout-Viewports in den Layouts und je mehr Inhalt (Komponenten, Architektur-Zeichnung usw) im Modellbereich ist, desto länger dauert die Analyse -Phase



➡️ Anforderungen für eine optimale Revision eines Planes (DXF oder PDF)

  • Ausführliche Beschreibung der Anforderungen

    Revision mittels DXF/DWG

    Wenn Änderungen im CAD Plan gemacht werden, können diese durch das erneute Hochladen des DXF/DWG Planes auch bei CENDAS durchgeführt werden. Hierbei werden sich auch die dementsprechenden Tickets und das PDF (visuelle Darstellung) ändern.



    Wenn eine DXF/DWG ersetzt wird, sollte diese das gleiche Seitenverhältnis wie der originale Plan haben.

    • Mehr Informationen

      Die originale und neue (revidierte) DXF/DWG CAD Plan muss das gleiche Seitenverhältnis haben. Mit anderen Worten muss die Relation zwischen Höhe und Breite bei den beiden CAD Plan-Dateien sein.

      Wenn das Seitenverhältnis nicht das Gleiche ist, würde dies in verschobene Tickets resultieren.



    Hinweis: Pläne, die vor dem 25.11.2022 hochgeladen wurden, können bei einer Revision zu unerwarteten Resultaten führen.

    Hinweis: Je weniger CAD-Tools für das Bearbeiten der Pläne involviert sind, desto genauer kann die Revision durchgeführt werden. Grund ist, dass wir unter anderem Metadaten in Betracht ziehen für die Revision, die aber durch die Nutzung verschiedener CAD Programme verfälscht werden.



    Revision mittels PDF

    Wenn Änderungen im CAD Plan gemacht werden, können diese durch das erneute Hochladen des PDF-Planes auch bei CENDAS visuell durchgeführt werden. Hierbei werden die Aufgaben aber NICHT aktualisiert. Es ändert sich lediglich die visuelle Darstellung des Planes.



    • Wenn eine PDF ersetzt wird, sollte diese das gleiche Seitenverhältnis wie der originale Plan haben.
      • Mehr Informationen

        Das Seitenverhältnis der neuen (revidierten) PDF muss das gleiche wie die originale DXF/DWG-Plan-Datei sein. Mit anderen Worten muss die Relation zwischen Höhe und Breite bei der PDF und dem CAD-Plan sein.

        Wenn das Seitenverhältnis nicht das Gleiche ist, würde dies in verschobene Aufgaben resultieren.



        Die neue PDF oder DXF/DWG muss das gleiche Seitenverhältnis (Größe/Breite) haben wir der bereits vorhandene Plan
