➡️ Obsługiwane narzędzia CAD

Zalecamy używanie narzędzi takich jak Revit, AutoCAD, DDScad lub Trimble Nova CAD, ponieważ ich kompatybilność jest szczególnie wysoka.

➡️ Ogólne wymagania dotyczące planów

1. Plany CAD muszą być dostarczone w formacie DXF lub DWG.

2. Plany muszą być planami montażowymi 2D (tylko dla takich planów można automatycznie tworzyć zadania)

3. Komponenty są rozpoznawane jako takie tylko wtedy, gdy zostały zaplanowane jako bloki CAD. Prymitywy (proste linie, okręgi itp.) nie są obsługiwane!

4. Wszystkie plany lub układy, które chcesz używać w CENDAS, muszą mieć widoczną i możliwą do wydrukowania (wyplotowania) ramkę planu, a żadne widoczne komponenty nie mogą znajdować się poza tą ramką.

   Szczegółowy opis powyższych minimalnych wymagań



   1. Plany CAD muszą być dostarczone w formacie DXF lub DWG.
      • Czy format PDF jest również obsługiwany?

        Tak, możesz również przesyłać plany w formacie PDF. Jednak w takim przypadku żadne komponenty nie zostaną automatycznie rozpoznane i konieczne będzie ręczne utworzenie komponentów jako zgłoszeń w serwisie cendas.app.

   • Jak wyeksportować plan w formacie DXF lub DWG?

     Zobacz 📤Prawidłowy eksport planów

   2. Plany CAD muszą być planami montażowymi 2D. Inne rodzaje planów można nadal przesyłać i wyświetlać wizualnie, ale dla tych planów zgłoszenia nie zostaną utworzone automatycznie.

   3. Aby komponenty mogły zostać rozpoznane, muszą składać się z komponentów CAD. Części utworzone wyłącznie z prymitywów (prostych linii, okręgów itp.) nie są obsługiwane.
      • Czym jest komponent CAD?

        Komponent lub wstawienie w planie CAD przypomina prefabrykowaną część, której można wielokrotnie używać ponownie, podobnie jak standardowego komponentu lub części w rzeczywistym świecie.

        Wyobraź sobie, że masz model CAD budynku, w którym projektujesz różne instalacje techniczne. Zamiast za każdym razem rysować rurę, gniazdko lub pompę, możesz użyć już utworzonych komponentów. Bloki te przedstawiają te części i są już narysowane oraz określone.

        Komponenty CAD zawierają metadane, które pozwalają nam rozpoznać je jako połączone obiekty (np. gniazdko elektryczne).

        Komponent może zostać przypadkowo rozbity na prymitywy. Po „rozbiciu” komponent zostaje podzielony na części składowe (linie, okręgi itp.), a metadane zostają utracone, dlatego nie możemy już rozpoznać go jako komponentu.

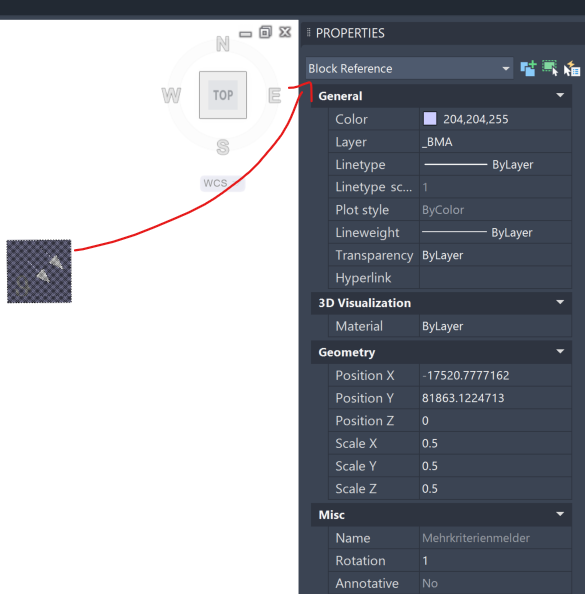

        Po kliknięciu komponentu w programie AutoCAD (podobnie jak w innych narzędziach) zostaje on podświetlony, a jego atrybuty wskazują, że jest blokiem:





   3. Wszystkie układy/plany, które chcesz używać w CENDAS, muszą mieć ramkę planu, a żadne widoczne komponenty nie mogą znajdować się poza ramką.
      • Czym jest ramka planu i jak ją utworzyć?

        Ramka planu to obramowanie otaczające plan.



➡️ Wymagania dotyczące optymalnego tworzenia pliku PDF planu

Jeśli wymagania nie zostaną spełnione, plik PDF nadal zostanie utworzony na podstawie planu i wyświetlony online, ale może nie wyglądać zgodnie z oczekiwaniami.

• XREF-y (odnośniki zewnętrzne) są osadzone w planie.

  Szczegółowy opis wymagań

  • Wszystkie XREF-y (odnośniki zewnętrzne) powinny być osadzone w planie, ponieważ w przeciwnym razie nie mogą zostać uwzględnione.
    • Czym jest XREF i jak mogę go powiązać (dołączyć)?

      XREF (odnośnik zewnętrzny) to funkcja narzędzi CAD (Computer-Aided Design), takich jak AutoCAD, która umożliwia osadzenie jednego pliku w innym. Pozwala ona odwoływać się do zewnętrznych rysunków, planów lub obiektów bez bezpośredniego kopiowania ich do bieżącego rysunku.

      Wyobraź sobie, że masz główny rysunek przedstawiający rzut kondygnacji budynku. Teraz chcesz utworzyć osobny plik z planem instalacji elektrycznej budynku. Zamiast kopiować plan elektryczny do głównego rysunku, możesz osadzić go w głównym rysunku jako XREF.

      Osadzenie XREF-u jest stosunkowo proste. W programie AutoCAD i większości narzędzi CAD wykonaj następujące czynności:

      1. Otwórz główny rysunek w programie AutoCAD.

      2. Wybierz w menu opcję „Odnośniki zewnętrzne” lub „XREF”.

      3. Wybierz opcję „Dołącz” lub „Wstaw”.

      4. Wybierz plik, który chcesz osadzić jako XREF.

      5. Ustaw opcje położenia i skalowania XREF-u w głównym rysunku.

      6. Potwierdź wybór, a XREF zostanie wstawiony do rysunku.

      W innych narzędziach CAD działa to podobnie.



  Uwaga: Plany są konwertowane do formatu PDF tak, jak robiłby to program AutoCAD. Wszystkie popularne programy CAD również tworzą pliki PDF podobne do plików tworzonych przez AutoCAD.

  • Czy mój program CAD może utworzyć plik PDF inaczej niż CENDAS?

    Tak może się zdarzyć. Jednak w większości przypadków, jeśli XREF-y są osadzone, różnice powinny być niewielkie.

    Możliwe przyczyny:

    Ustawienia: Narzędzia CAD często oferują różne opcje wyświetlania grafiki i stylów linii. Na przykład ustawienie w narzędziu CAD może wyświetlać linie na ekranie w kolorze czarnym, ale drukować je na złoto podczas wyplotu (tworzenia pliku PDF). CENDAS wyświetli tylko widok znajdujący się w pliku DXF/DWG. W takim przypadku linia będzie czarna.

    Różne metody konwersji do PDF: Narzędzia CAD mogą używać różnych metod konwersji rysunków CAD do plików PDF. Metody te mogą różnić się dokładnością, kompresją lub formatowaniem, co prowadzi do różnych rezultatów. W CENDAS używamy jako standardu metody konwersji firmy Autodesk (AutoCAD, Revit) i odpowiednio generujemy pliki PDF. Rezultat powinien być taki sam lub niemal identyczny jak wynik uzyskany w narzędziu CAD.

  • Czy mogę użyć własnego pliku PDF (wizualnej reprezentacji planu w CENDAS)?

    Tak.
    Możesz eksportować własne pliki PDF i przesyłać je do CENDAS, aby zastąpić nimi pliki utworzone automatycznie. Ważne jest, aby plik PDF miał taki sam współczynnik proporcji jak plan CAD.

    Instrukcje: 🔷Wymagania dotyczące planów



➡️ Wymagania dotyczące optymalnej analizy planu (DXF/DWG)

Jeśli wymagania nie zostaną spełnione, analiza planu nadal zostanie wykonana, ale może nie przebiegać zgodnie z oczekiwaniami. Analiza planu oznacza automatyczne rozpoznawanie komponentów.

• Układy mają ≤ 10 rzutni układu

• Rozmiar planu w formacie DXF wynosi < 1,5 GB, a w formacie DWG < 150 MB

• W nazwach komponentów nie ma identyfikatorów

• Nie ma komponentów anonimowych

  Szczegółowy opis wymagań

  • Pliki DXF nie mogą być większe niż 1,5 GB, a pliki DWG nie mogą być większe niż 150 MB
    • Jak mogę zmniejszyć rozmiar planu?

      Najlepszym sposobem na zmniejszenie rozmiaru plików planów CAD jest usunięcie niepotrzebnych informacji i sprawdzenie planu pod kątem problemów. Zależy to od używanego narzędzia CAD. Wiele narzędzi ma funkcje takie jak „Wyczyść” i „Sprawdź”, których można użyć w tym celu.

      • Szczegółowe instrukcje dotyczące programu AutoCAD

        CLEAN

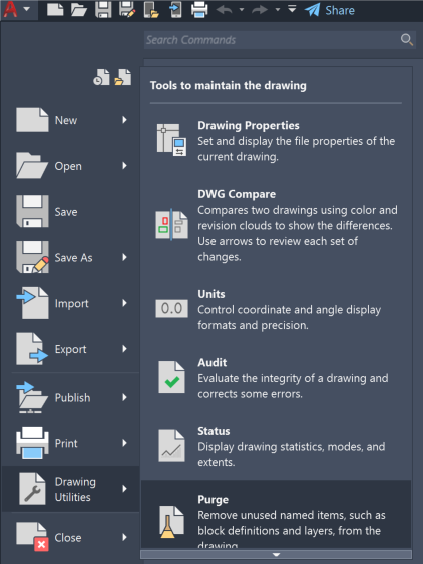

        1) Wybierz funkcję „Wyczyść”. Jeśli Twoja wersja programu AutoCAD jej nie ma, dostępne są różne dodatki do programu AutoCAD, które możesz zainstalować.

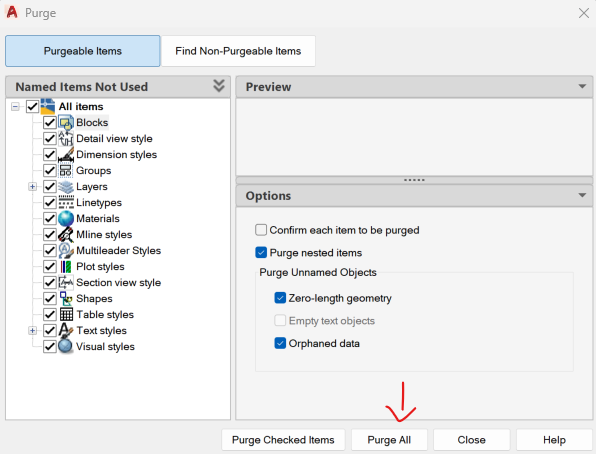

        2) Zaznacz wszystkie opcje i kliknij „Wyczyść wszystko”. Aby upewnić się, że nic nie zostanie uszkodzone w planie, najpierw przetestuj to polecenie na skopiowanej wersji planu lub utwórz kopię zapasową planu.





        • Odpowiednie instrukcje Autodesk: https://help.autodesk.com/view/ACD/2020/DEU/?guid=GUID-62DDB935-61B1-49DA-8238-3EF1CC45259B



        PURGE

        Usuwa zduplikowane obiekty i nadmiarową geometrię. Zaleca się wcześniejsze utworzenie kopii zapasowej pliku. Komponentów na zablokowanych warstwach nie można usunąć za pomocą funkcji PURGE. Zaleca się ich odblokowanie.

        • Odpowiednie instrukcje Autodesk: https://help.autodesk.com/view/ACD/2020/DEU/?guid=GUID-A9927B3C-7C30-43FB-B6A9-29843B35001C



        AUDIT

        Sprawdza błędy w pliku CAD i naprawia je.

        • Odpowiednie instrukcje Autodesk: https://help.autodesk.com/view/ACD/2020/DEU/?guid=GUID-62DDB935-61B1-49DA-8238-3EF1CC45259B



        Inne możliwe działania:

        • Instrukcje dotyczące dalszego zmniejszania rozmiaru planu 2D programu AutoCAD: https://www.autodesk.de/support/technical/article/caas/sfdcarticles/sfdcarticles/DEU/how-to-reduce-the-size-of-a-dwg-file-in-autocad.html

        • Instrukcje dotyczące dalszego zmniejszania rozmiaru planu 3D programu AutoCAD: https://www.autodesk.de/support/technical/article/caas/sfdcarticles/sfdcarticles/DEU/Reducing-the-size-of-3D-DWG-files.html



      → Jeśli żadne z tych działań nie pomoże, można zastosować następujące obejście:

      1) Wyeksportuj plan jako PDF

      2) Zapisz plan jako DWG/DXF

      3) Otwórz plik DWG/DXF i usuń wszystkie warstwy, które nie zawierają komponentów (np. warstwy architektoniczne). Usuń wszystkie pozostałe geometrie, które nie są komponentami. Zapisz plik DWG/DXF

      4) Prześlij plan do CENDAS.

      5) Zastąp plik PDF utworzonym przez siebie plikiem PDF.

      • Szczegółowe instrukcje dotyczące programu Revit

        Instrukcje dotyczące usuwania niepotrzebnych informacji w programie Revit (podobnie jak w AutoCAD) i zmniejszania rozmiaru planu:

        • Revit 2023: https://help.autodesk.com/view/RVT/2023/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2022: https://help.autodesk.com/view/RVT/2022/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2021: https://help.autodesk.com/view/RVT/2021/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2020: https://help.autodesk.com/view/RVT/2020/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2019: https://help.autodesk.com/view/RVT/2019/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2018: https://help.autodesk.com/view/RVT/2018/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2017: https://help.autodesk.com/view/RVT/2017/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

        • Revit 2016: https://help.autodesk.com/view/RVT/2016/DEU/?guid=GUID-4EBBDE76-E019-486E-BFBF-EE326CAAE2C4

  • Układy planów nie mogą zawierać więcej niż 10 rzutni układu.
    • Dalsze wyjaśnienia

      Rzutnie układu to obszary w oprogramowaniu CAD, które umożliwiają jednoczesne wyświetlanie różnych widoków planu lub rysunku. Można myśleć o nich jak o oknach, przez które można oglądać różne części rysunku (przestrzeni modelu).

      Wyobraź sobie, że masz rysunek domu. Za pomocą rzutni układu możesz wyświetlać obok siebie różne widoki domu, takie jak rzuty kondygnacji, widoki z boku lub z góry. Każdy z tych obszarów jest rzutnią układu.

      Ponieważ CENDAS musi analizować przestrzeń modelu dla każdej rzutni układu, czas analizy zwiększa się wraz z liczbą rzutni układu. Czas trwania zależy również od rozmiaru przestrzeni modelu. Zasadniczo w układzie nie powinno znajdować się więcej niż 10 rzutni układu, ponieważ w przeciwnym razie analiza może trwać zbyt długo.

  • Aby optymalnie grupować komponenty, w nazwach komponentów nie powinny występować identyfikatory
    • Co się stanie, jeśli występują identyfikatory i jak mogę je rozpoznać?

      Mówiąc prościej, identyfikatory (numery identyfikacyjne) to unikalne oznaczenia używane do identyfikowania różnych komponentów w planach CAD. Służą do odróżniania poszczególnych elementów i nadawania im unikalnych nazw.

      Aby rozpoznać identyfikatory w narzędziu CAD, takim jak AutoCAD, możesz sprawdzić nazwy komponentów. Identyfikatory często mają postać określonych ciągów znaków lub kombinacji cyfr osadzonych w nazwach. Na przykład identyfikator może wyglądać jak „1234” lub „C-567”. Należy pamiętać, że nie wszystkie komponenty zawierają identyfikatory, ale warto szukać określonych wzorców lub formatów, które mogą na nie wskazywać.

      Aby usunąć identyfikatory w programie AutoCAD, można zastosować różne metody. Prostym sposobem jest ręczna edycja nazwy każdego komponentu i usunięcie identyfikatora z nazwy. Możesz użyć edytora tekstu lub funkcji zmiany nazwy w programie AutoCAD.

      Jeśli identyfikatory występują w nazwach, optymalne grupowanie w CENDAS może nie być możliwe. CENDAS próbuje rozpoznać i automatycznie usunąć identyfikatory z nazw, ale w zależności od identyfikatora nie zawsze może się to udać.

  • Aby optymalnie grupować komponenty, w planie nie powinny występować komponenty anonimowe
    • Co się stanie, jeśli występują komponenty anonimowe i jak mogę je rozpoznać?

      Komponenty anonimowe to elementy w planach CAD, które nie mają unikalnych oznaczeń. Są oznaczane specjalnymi kodami rozpoczynającymi się określoną literą i trzycyfrową liczbą, np. „*U###”.

      Komponenty anonimowe zwykle powstają w wyniku określonych działań podczas procesu projektowania CAD. Na przykład jeśli projektant utworzy blok, ale nie nada mu unikalnej nazwy, zostanie on automatycznie oznaczony jako blok anonimowy.

      Ponieważ komponenty te nie mają nazw, nie można wyświetlić dla nich nazw, a grupowanie również nie jest możliwe.

  Uwaga: Im więcej rzutni układu znajduje się w układach oraz im więcej zawartości (komponentów, rysunków architektonicznych itp.) znajduje się w przestrzeni modelu, tym dłużej będzie trwała faza analizy.

➡️ Wymagania dotyczące optymalnej aktualizacji planu (DXF lub PDF)

• Szczegółowy opis wymagań

  Aktualizacja z użyciem DXF/DWG

  Jeśli w planie CAD zostaną wprowadzone zmiany, można je również zastosować w CENDAS, przesyłając ponownie plan DXF/DWG. Odpowiednie zgłoszenia i plik PDF (wizualna reprezentacja) również zostaną odpowiednio zmienione.



  Jeśli plik DXF/DWG jest zastępowany, powinien mieć taki sam współczynnik proporcji jak pierwotny plan.

  • Więcej informacji

    Pierwotny i nowy (zaktualizowany) plan CAD w formacie DXF/DWG muszą mieć taki sam współczynnik proporcji. Innymi słowy, stosunek wysokości do szerokości musi być taki sam w obu plikach planów CAD.

    Jeśli współczynnik proporcji nie będzie taki sam, spowoduje to przesunięcie zgłoszeń.



  Uwaga: Plany przesłane przed 25.11.2022 mogą prowadzić do nieoczekiwanych rezultatów podczas aktualizacji.

  Uwaga: Im mniej narzędzi CAD użyto do edycji planów, tym dokładniej można przeprowadzić aktualizację. Wynika to z faktu, że podczas aktualizacji uwzględniamy metadane, które mogą zostać zniekształcone w wyniku użycia różnych programów CAD.



  Aktualizacja z użyciem PDF

  Jeśli w planie CAD zostaną wprowadzone zmiany, można je również zastosować wizualnie w CENDAS, przesyłając ponownie plan w formacie PDF. Zadania NIE zostaną jednak zaktualizowane. Zmieni się tylko wizualna reprezentacja planu.



  • Jeśli plik PDF jest zastępowany, powinien mieć taki sam współczynnik proporcji jak pierwotny plan.
    • Więcej informacji

      Współczynnik proporcji nowego (zaktualizowanego) pliku PDF musi być taki sam jak w pierwotnym pliku planu DXF/DWG. Innymi słowy, stosunek wysokości do szerokości musi być taki sam w pliku PDF i planie CAD.

      Jeśli współczynnik proporcji nie będzie taki sam, spowoduje to przesunięcie zadań.



      Nowy plik PDF lub DXF/DWG musi mieć taki sam współczynnik proporcji (rozmiar/szerokość) jak istniejący plan.
