Requisiti dei piani

1st-Level-Support
  • Aggiornato
Requisiti dei piani

Anforderungen an die Pläne.png

💡 Puoi caricare digitalmente i tuoi piani di costruzione su CENDAS. Per utilizzare appieno tutte le funzioni, i piani devono soddisfare determinati requisiti ed essere esportati correttamente dallo strumento CAD utilizzato.





➡️ Strumenti CAD supportati

Si consiglia di utilizzare strumenti come Revit, AutoCAD, DDScad o Trimble Nova CAD, poiché la compatibilità con questi strumenti è particolarmente elevata.

📣 Nota:

Se utilizzi un altro strumento CAD e si verificano incongruenze, contattaci e analizzeremo il problema.



➡️ Requisiti generali dei piani

  1. I piani CAD devono essere forniti in formato DXF o DWG.
  1. I piani devono essere piani di assemblaggio 2D (solo per questi è possibile creare automaticamente le attività)
  1. I componenti vengono riconosciuti come tali solo se sono stati progettati come blocchi CAD. Le primitive (linee semplici, cerchi ecc.) non sono supportate!

  1. Tutti i piani o layout che desideri utilizzare in CENDAS devono avere una cornice del piano visibile e stampabile (plottabile) e nessun componente visibile può trovarsi al di fuori di questa cornice.

    Descrizione dettagliata dei requisiti minimi sopra indicati



    1. I piani CAD devono essere forniti in formato DXF o DWG.
      • È supportato anche il formato PDF?

        Sì, puoi caricare i piani anche in formato PDF. Tuttavia, in questo caso, nessun componente verrà riconosciuto automaticamente e dovrai creare manualmente i componenti come ticket su cendas.app.

    1. I piani CAD devono essere piani di assemblaggio 2D. È comunque possibile caricare e visualizzare graficamente altri tipi di piani, ma per questi piani i ticket non verranno creati automaticamente.
    1. Perché i componenti vengano riconosciuti, devono essere costituiti da componenti CAD. Le parti composte solo da primitive (linee semplici, cerchi ecc.) non sono supportate.
      • Che cos’è un componente CAD?

        Un componente o inserto in un piano CAD è simile a una parte prefabbricata che puoi riutilizzare più volte, paragonabile a un componente o a una parte standard del mondo reale.

        Immagina di avere un modello CAD di un edificio in cui progetti diversi impianti tecnici. Invece di disegnare ogni volta un tubo, una presa o una pompa, puoi utilizzare componenti già creati. Questi blocchi rappresentano tali parti e sono già disegnati e specificati.

        Questi componenti CAD contengono metadati che ci consentono di riconoscerli come oggetti collegati (ad esempio, una presa elettrica).

        Un componente può essere accidentalmente scomposto in primitive. Quando si “esplode” il componente, questo viene diviso nelle sue sottoparti (linee, cerchi ecc.) e i metadati vengono persi, perciò non possiamo più riconoscerlo come componente.

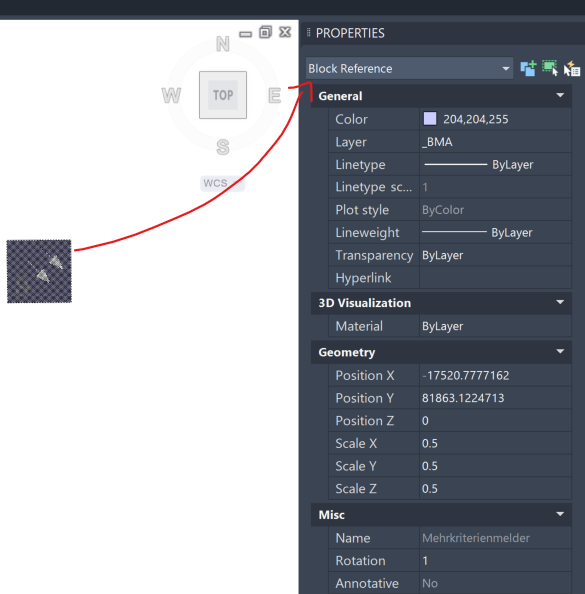

        Quando fai clic su un componente in AutoCAD (analogamente ad altri strumenti), questo viene evidenziato e i suoi attributi mostrano che si tratta di un blocco:




    1. Tutti i layout/piani che desideri utilizzare in CENDAS devono avere una cornice del piano e nessun componente visibile può trovarsi al di fuori della cornice.
      • Che cos’è una cornice del piano e come posso crearla?

        La cornice del piano è un bordo che circonda il piano.





➡️ Requisiti per la creazione ottimale del PDF del piano

Se i requisiti non vengono soddisfatti, dal piano verrà comunque creato un PDF che sarà visualizzato online, ma potrebbe non esserlo come previsto.

  • Gli XREF (riferimenti esterni) sono incorporati nel piano.

    Descrizione dettagliata dei requisiti
    • Tutti gli XREF (riferimenti esterni) devono essere incorporati nel piano, altrimenti non potranno essere considerati.
      • Che cos’è un XREF e come posso vincolarlo (includerlo)?

        Un XREF (riferimento esterno) è una funzione degli strumenti CAD (Computer-Aided Design), come AutoCAD, che consente di incorporare un file in un altro. Permette di fare riferimento a disegni, piani o oggetti esterni senza copiarli direttamente nel disegno corrente.

        Immagina di avere un disegno principale che mostra la pianta di un edificio. Ora vuoi creare un file separato con il piano elettrico dell’edificio. Invece di copiare il piano elettrico nel disegno principale, puoi incorporarlo come XREF nel disegno principale.

        Incorporare un XREF è relativamente semplice. In AutoCAD e nella maggior parte degli strumenti CAD, procedi come segue:

        1. Apri il disegno principale in AutoCAD.
        1. Seleziona l’opzione “Riferimenti esterni” o “XREF” nel menu.
        1. Scegli “Allega” o “Inserisci”.
        1. Seleziona il file che desideri incorporare come XREF.
        1. Imposta le opzioni di posizionamento e di scala dell’XREF nel disegno principale.
        1. Conferma la selezione e l’XREF verrà inserito nel disegno.

        Il funzionamento è analogo negli altri strumenti CAD.



    Nota: i piani vengono convertiti in PDF come farebbe AutoCAD. Anche tutti i programmi CAD più comuni creano PDF simili a quelli di AutoCAD.

    • Il mio programma CAD potrebbe creare il PDF in modo diverso da CENDAS?

      Può succedere. Tuttavia, nella maggior parte dei casi, se gli XREF sono incorporati, le differenze dovrebbero essere solo minime.

      Le possibili ragioni includono:

      Impostazioni: gli strumenti CAD offrono spesso diverse opzioni per la visualizzazione della grafica e degli stili di linea. Ad esempio, un’impostazione del tuo strumento CAD potrebbe visualizzare le linee in nero sullo schermo, ma stamparle in oro durante il plottaggio (creazione del PDF). CENDAS mostrerà solo la vista presente nel file DXF/DWG. In questo caso, la linea sarà nera.

      Metodi di conversione PDF diversi: gli strumenti CAD possono utilizzare metodi diversi per convertire i disegni CAD in PDF. Questi metodi possono differire in precisione, compressione o formattazione, producendo risultati diversi. In CENDAS utilizziamo come standard il metodo di conversione di Autodesk (AutoCAD, Revit) e generiamo i PDF di conseguenza. Il risultato dovrebbe comunque essere uguale o quasi identico a quello del tuo strumento CAD.

    • Posso utilizzare il mio PDF (rappresentazione visiva del piano in CENDAS)?

      Sì.
      Puoi esportare i tuoi PDF e caricarli su CENDAS per sostituire quelli generati automaticamente. È importante che il PDF abbia lo stesso rapporto d’aspetto del piano CAD.

      Istruzioni: 🔷Requisiti del piano





➡️ Requisiti per l’analisi ottimale di un piano (DXF/DWG)

Se i requisiti non vengono soddisfatti, l’analisi del piano verrà comunque eseguita, ma potrebbe non produrre il risultato previsto. Per analisi del piano si intende il riconoscimento automatico dei componenti.

  • I layout hanno ≤ 10 finestre di layout

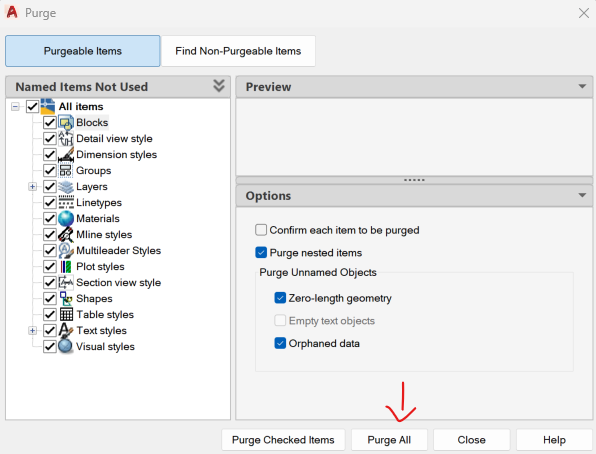

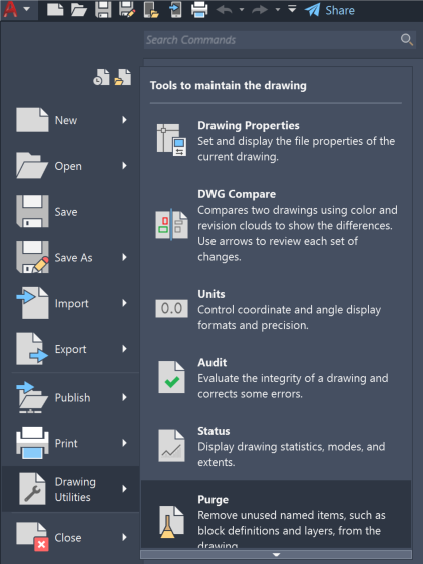

  • La dimensione del piano in formato DXF è < 1,5 GB e in formato DWG è < 150 MB
  • Nei nomi dei componenti non sono presenti codici identificativi
