💡 Dibujar en planos ofrece diversas funciones para trabajar en planos digitales tal como está acostumbrado a hacerlo con planos analógicos.
Índice
📌 Vista de planos de CENDAS Plans

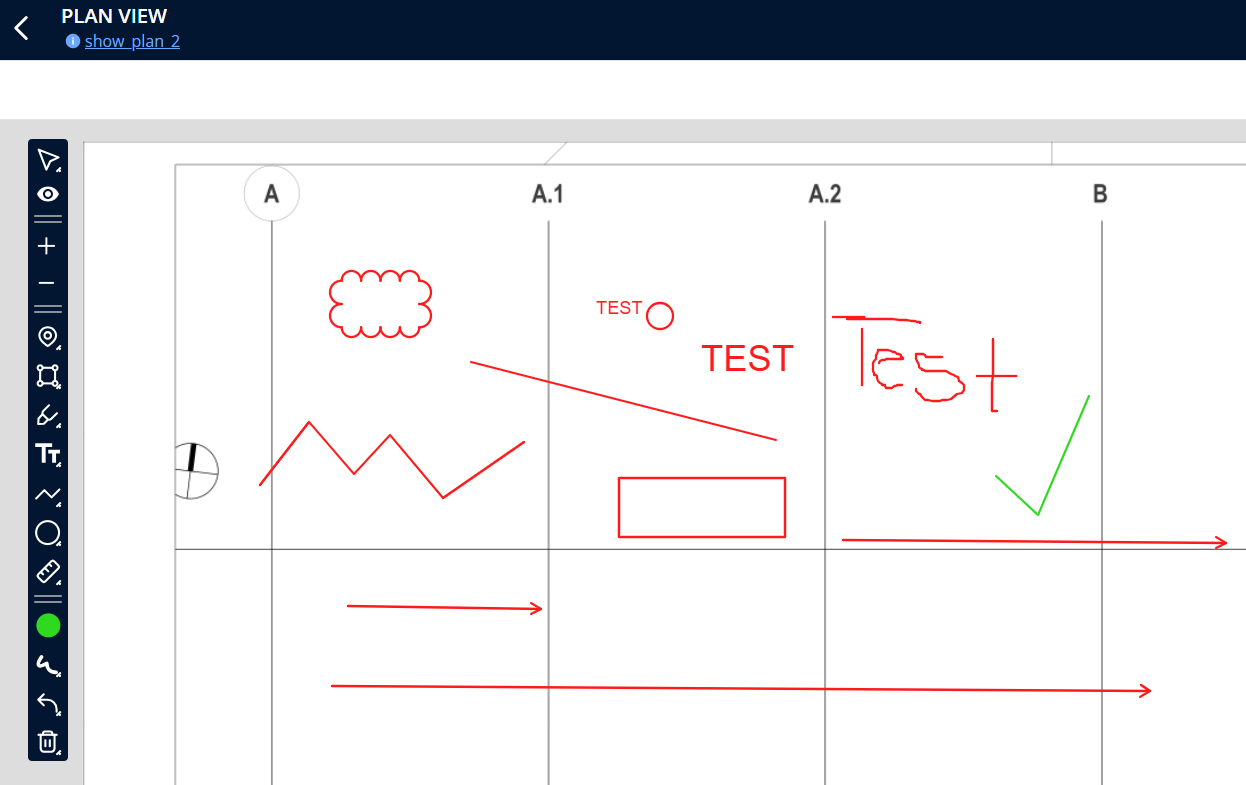

Puede encontrar las distintas funciones para dibujar en planos digitales en la barra de herramientas de la vista de planos.
➡️ Formas
➡️ Líneas y flechas

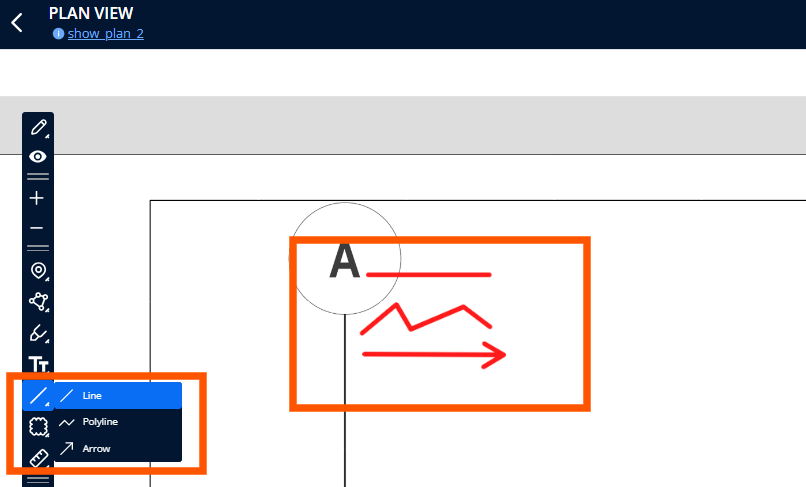

Para dibujar una línea, una polilínea o una flecha en el plano, haga clic en el icono de línea de la barra de herramientas y, a continuación, seleccione Línea, Polilínea o Flecha.
Línea y flecha: con el primer clic en el plano, establece el punto inicial de la línea o flecha y, con el segundo clic, el punto final.
Polilínea: con el primer clic en el plano, establece el punto inicial de la línea; con cada clic adicional, los puntos siguientes; y con un doble clic, el punto final.
➡️ Nubes, rectángulos y polígonos

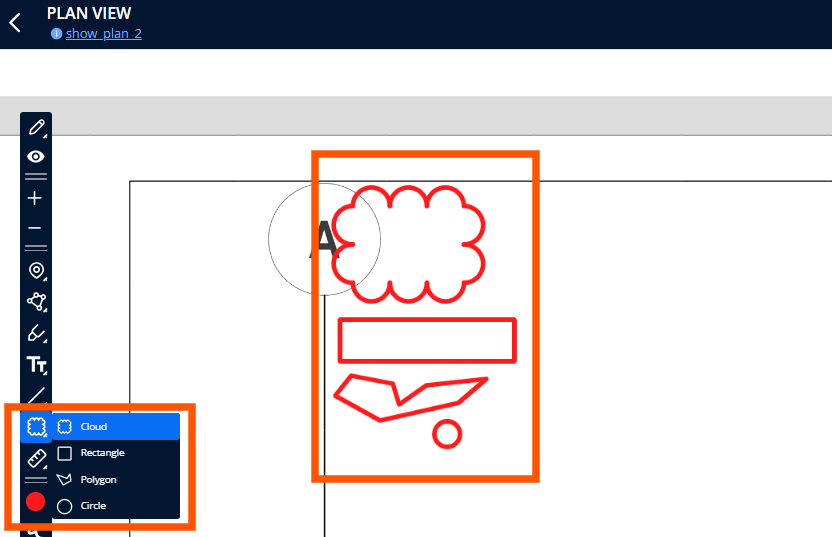

Para dibujar una nube, un rectángulo o un polígono en el plano, haga clic en el icono de rectángulo de la barra de herramientas y, a continuación, seleccione Nube, Rectángulo o Polígono.
Dibuje una nube o un rectángulo en el plano estableciendo la esquina superior izquierda con el primer clic y la esquina inferior derecha con el segundo clic.
Dibuje un polígono en el plano haciendo clic para establecer cada esquina del área hasta que el espacio se cierre (punto final = punto inicial).
📣Nota:
Si desea crear una forma de otro color o grosor, cámbielo en la selección de color y grosor situada al final de la barra de herramientas.
➡️ Escritura

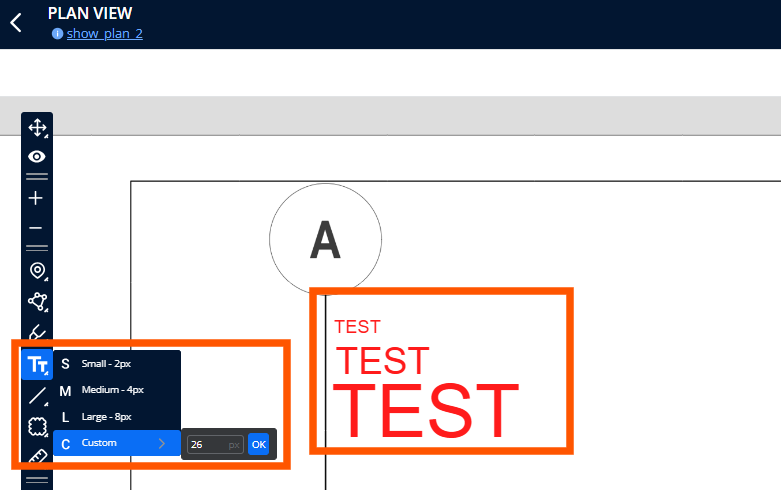

Para insertar un cuadro de texto en el plano, haga clic en el icono de texto de la barra de herramientas y, a continuación, seleccione el tamaño de texto deseado. Además de las opciones Pequeño, Mediano y Grande, también puede definir un tamaño personalizado. A continuación, haga clic en el lugar del plano donde desea que aparezca el texto e introdúzcalo. El cuadro de texto se expandirá hacia la derecha a medida que escriba. Puede insertar saltos de línea con la tecla Intro.
📣Nota:
Si desea crear una forma de otro color o grosor, cámbielo en la selección de color y grosor situada al final de la barra de herramientas.
➡️ Dibujo a mano alzada

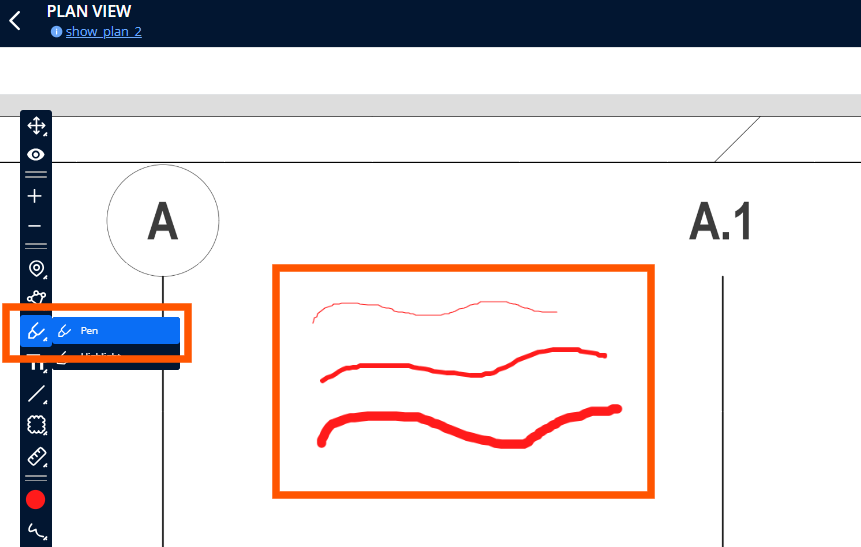

Para dibujar libremente en el plano, haga clic en el icono de lápiz de la barra de herramientas y, a continuación, seleccione Lápiz. Después, mueva el puntero del ratón hasta el lugar del plano donde desea dibujar y hágalo mientras mantiene pulsado el botón izquierdo del ratón. Suéltelo cuando haya terminado.
📣Nota:
Si desea escribir con el lápiz en otro color o grosor, cámbielo en la selección de color y grosor situada al final de la barra de herramientas.
➡️ Resaltador

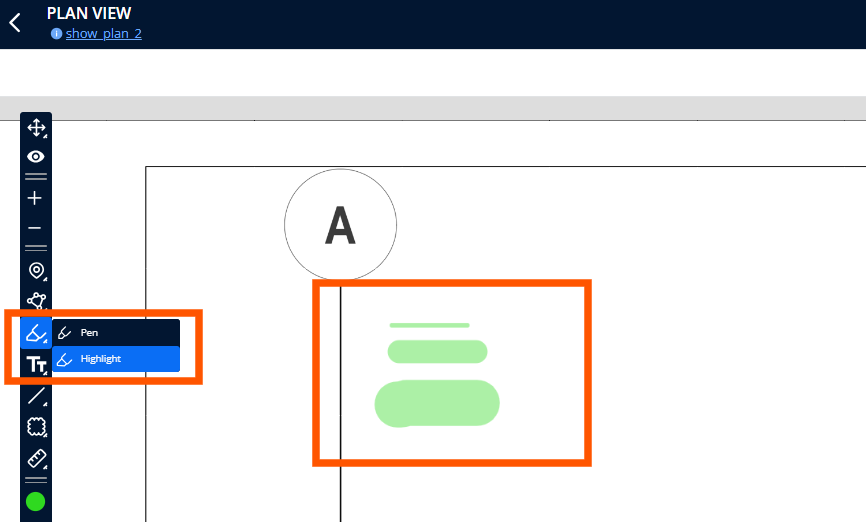

Para resaltar áreas específicas del plano, haga clic en el icono de lápiz de la barra de herramientas y, a continuación, seleccione Resaltar. Después, mueva el puntero del ratón hasta el lugar del plano que desea resaltar y hágalo mientras mantiene pulsado el botón izquierdo del ratón. Suéltelo cuando haya terminado.
