📌 CENDAS Pläne
Auf Plänen messen kannst Du sowohl im Bereich der Planvorbereitung als auch dem der Planansicht.
➡️ Kalibrieren
Bevor Du etwas im Plan messen kannst, muss die Kalibrierung vorgenommen werden. Klicke dafür auf das Messen-Symbol in der Werkzeugleiste und wähle dann Kalibrieren aus. Nun kannst Du durch Klicken im Plan den Start- und Endpunkt der Kalibrierungslinie festlegen und deren Länge in Metern definieren. Am besten eignet sich hierfür ein Maßstab im Plankopf.
📣Hinweis:
Die Kalibrierungslinie wird nun mit einer grünen Linie dargestellt. Die Linie ist aktuell nicht ausblendbar.
➡️ Messen
Um nun im Plan eine Strecke zu messen, klicke erneut auf das Messen-Symbol in der Werkzeugleiste und wähle diesmal Messen aus. Lege dann den Start- und Endpunkt der Messlinie durch Klicken im Plan fest. Die Länge wird in Metern über dieser Linie angezeigt.
📣Hinweis:
Die Messlinien werden mit einer roten Linie dargestellt. Sie sind sichtbar bis du den Plan wechselst oder die Seite aktualisiert.

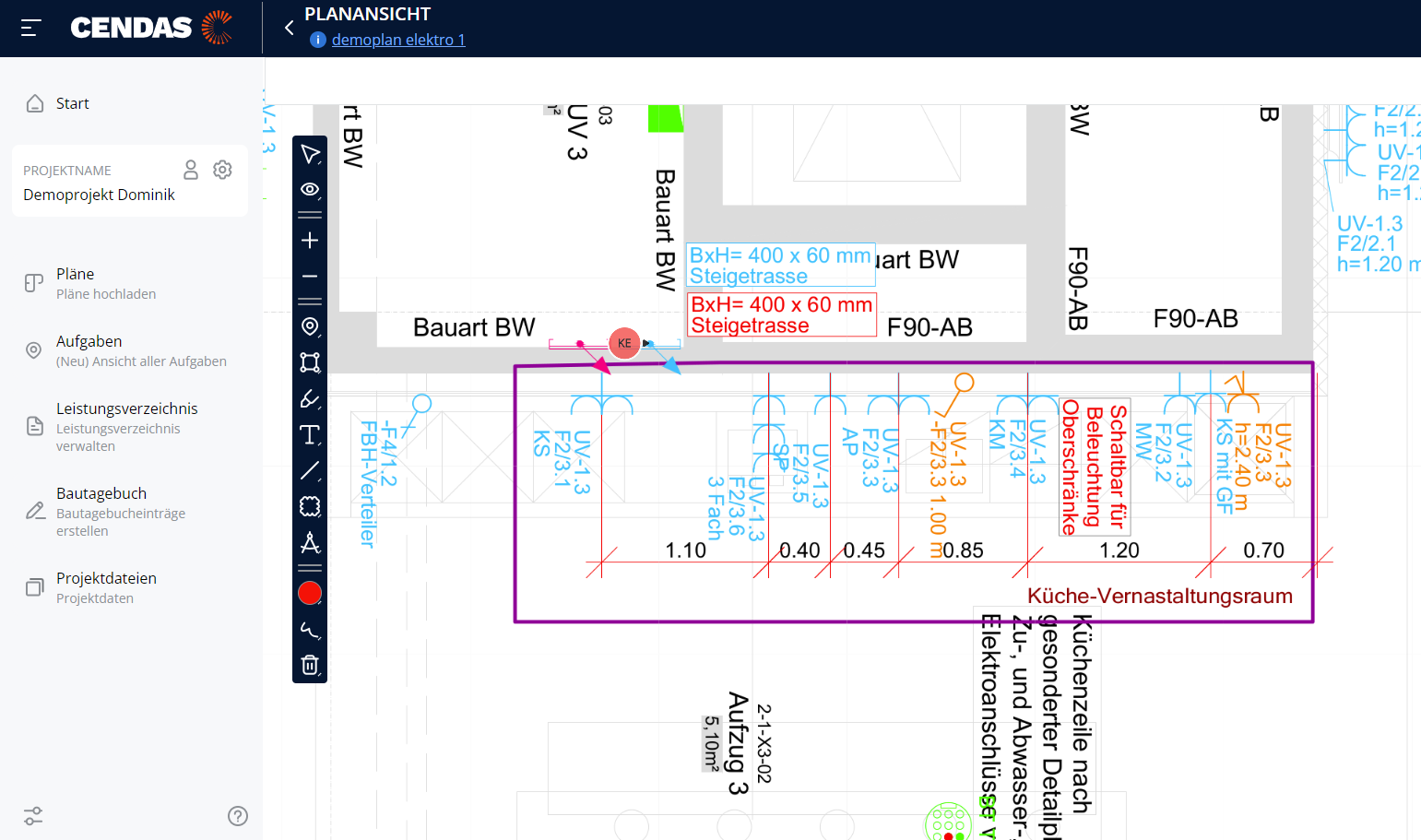

➡️ Bemassungen auf den Plänen durchführen
Um nun im Plan eine Bemassung zu hinterlegen, klicke erneut auf das Messen-Symbol in der Werkzeugleiste und wähle diesmal Bemassung erstellen aus. Dann wählst du wieder Start- und Endpunkt mit einem Klick fest
📣Hinweis:
Bemassungslinien werden in blauer Farbe dargestellt.
➡️ Bemassungen als Kettenmass durchführen
Für die Messung oder Bemaßung über Ecken und Kanten musst Du vor dem eigentlichen Messvorgang zusätzlich die Auswahl „Kettenmaß aktivieren“ anklicken. Dabei gilt, dass der Messvorgang am Endmesspunkt immer mit einem Zweitklick abgeschlossen werden muss.
