➡️ Pläne aus Revit exportieren
DXF-Datei exportieren
CAD-Pläne können im DXF-Format in der CENDAS-App hochgeladen werden. Normalerweise sollte der Export eines Plans (mit mehreren Layouts / Blättern) nicht länger als 1-5 Minuten dauern. Befolge hierfür bitte die folgenden Schritte:

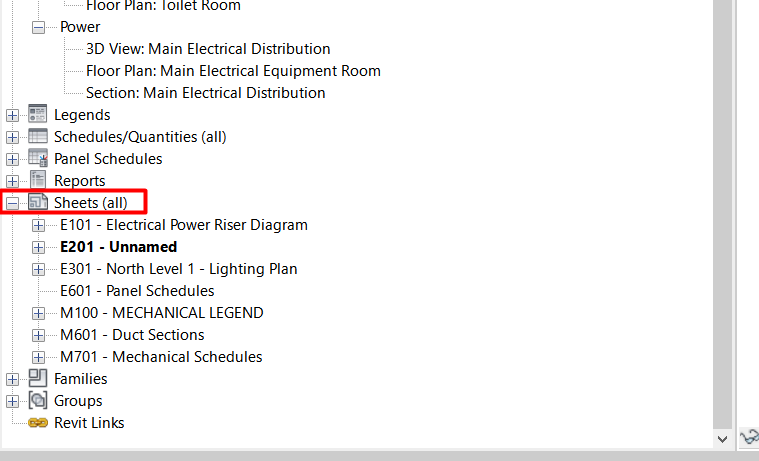

1) Gehe im Bereich “Blätter” zu den Blättern, die Du exportieren möchtest.

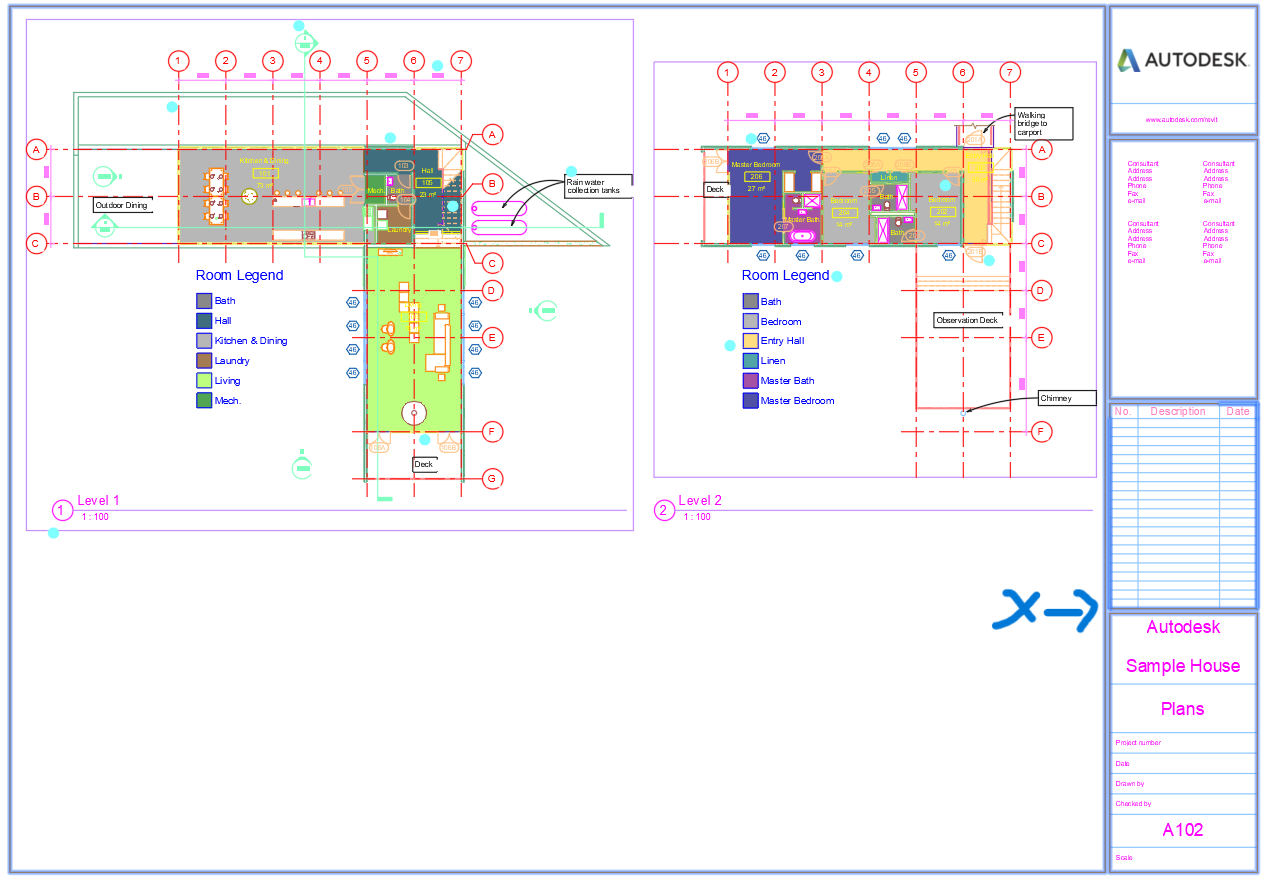

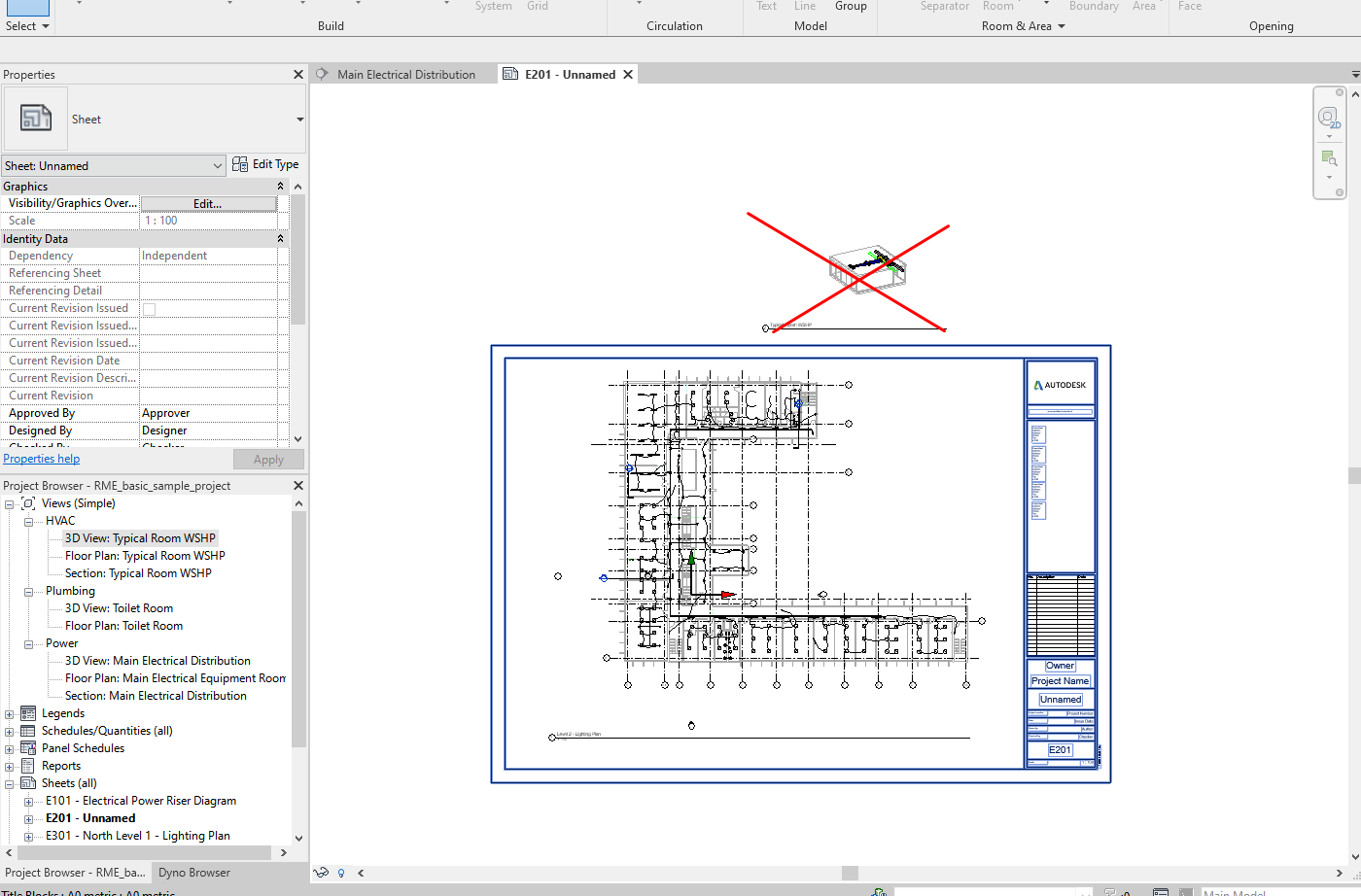

2) Stelle sicher, dass jedes Layout (Blatt) einen Planrahmen hat und keine sichtbaren Komponenten außerhalb des Planrahmens liegen.

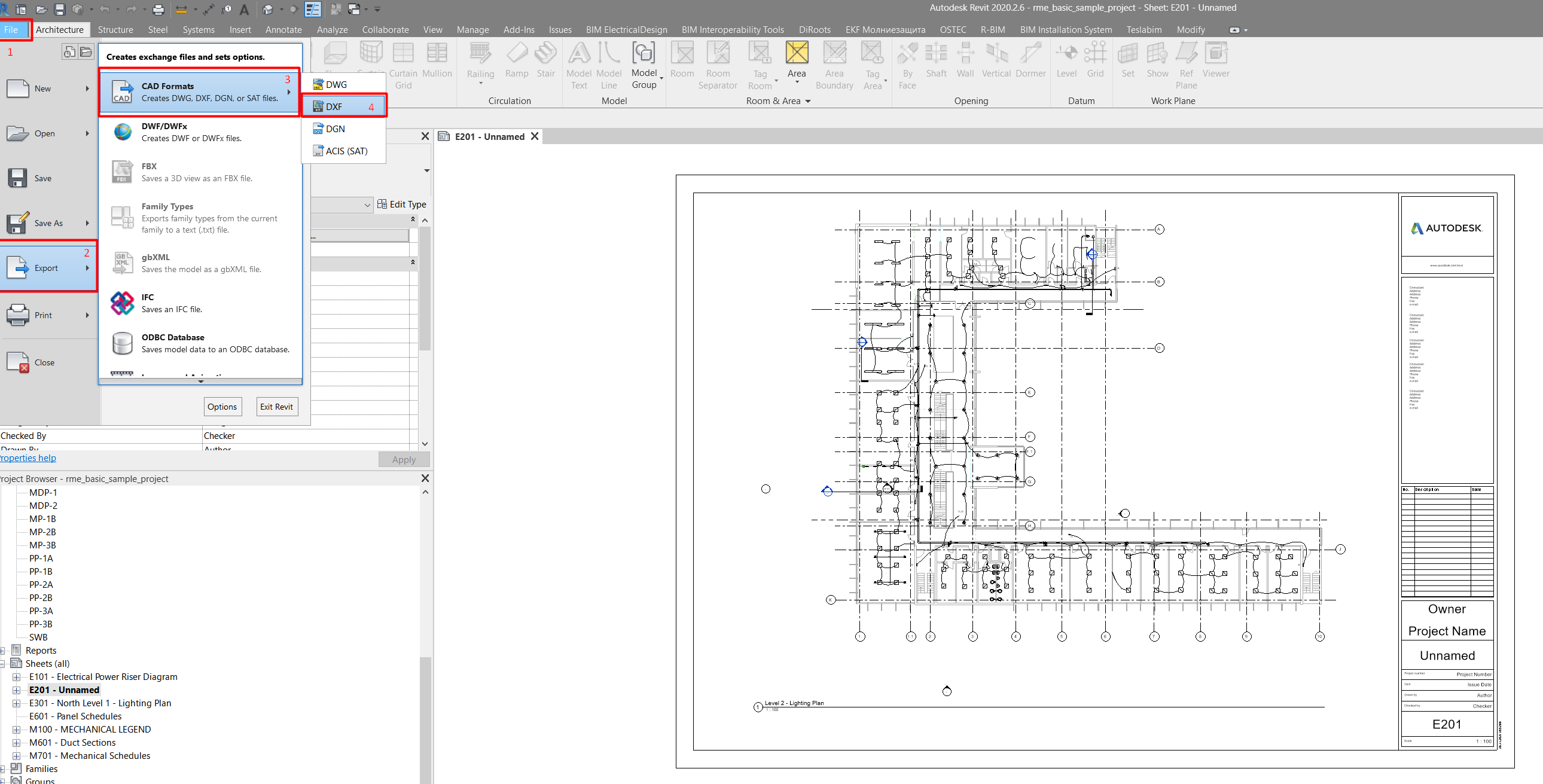

3) Gehe zu Datei → Exportieren → CAD-Formate → DXF

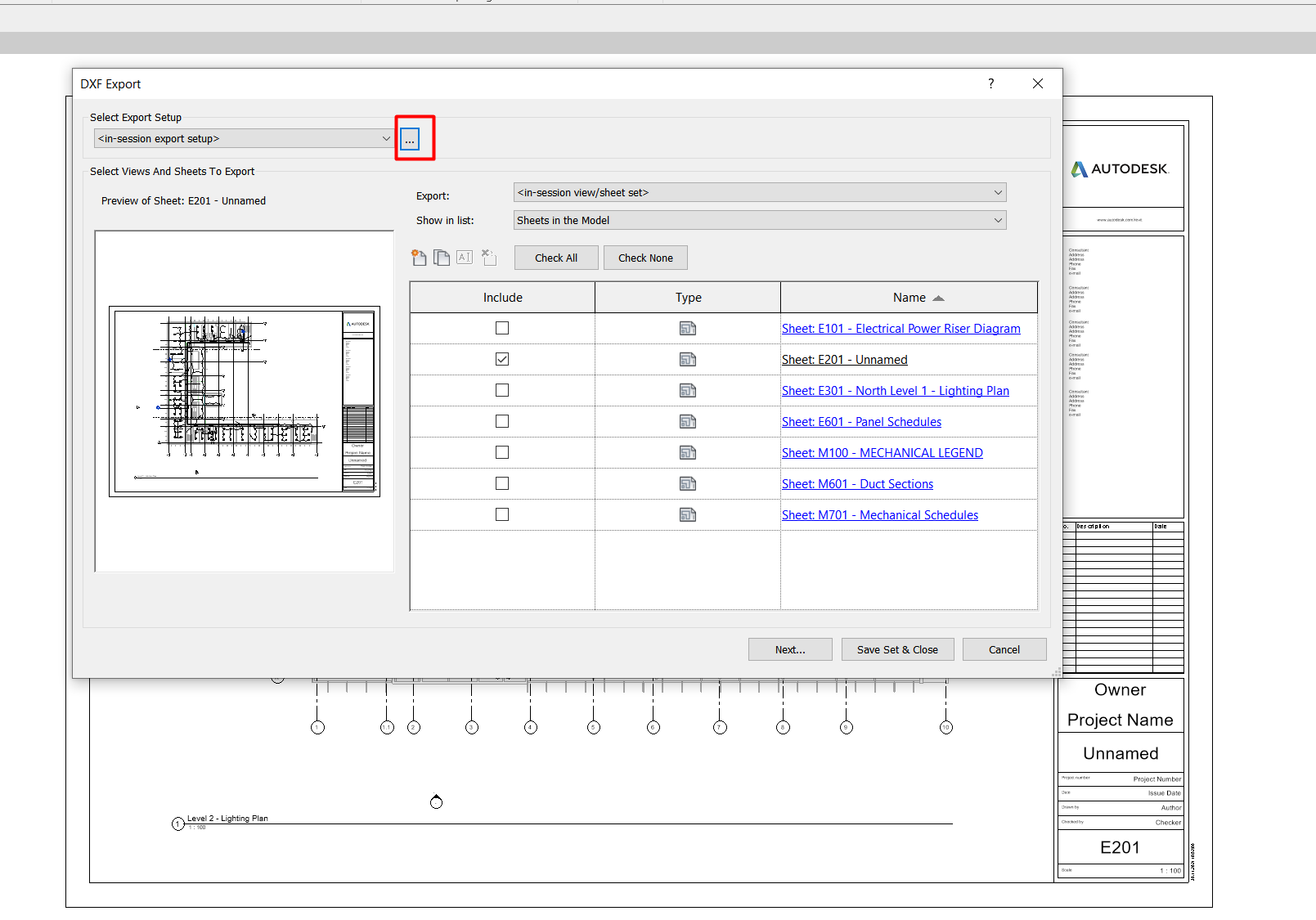

4) Wähle folgende Einstellungen:

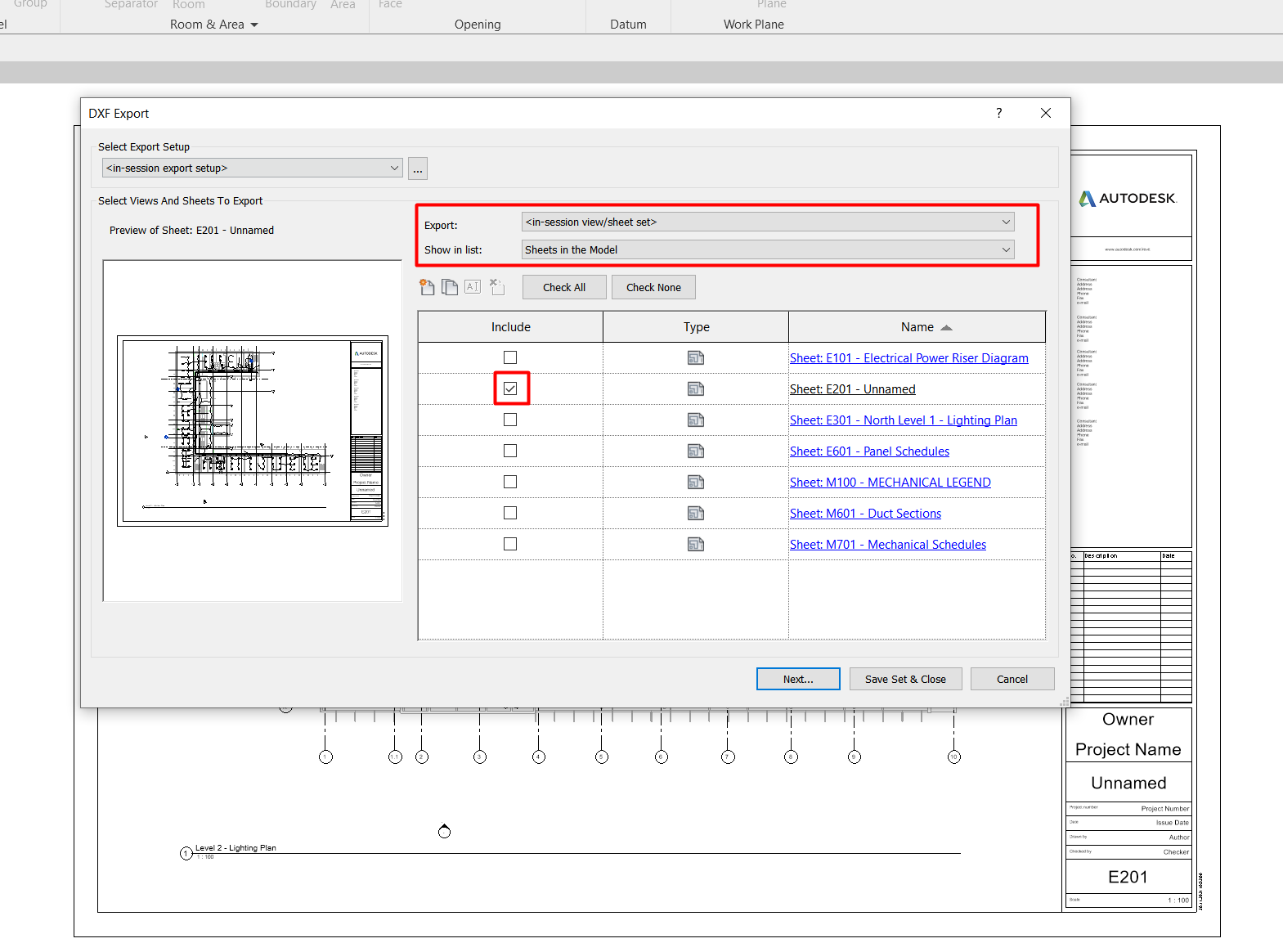

a) Exportieren: <In-Session-Ansicht/Blattsatz>
b) In Liste anzeigen: Blätter im Modell
c) Wähle die Blätter aus, die Du exportieren möchtest.

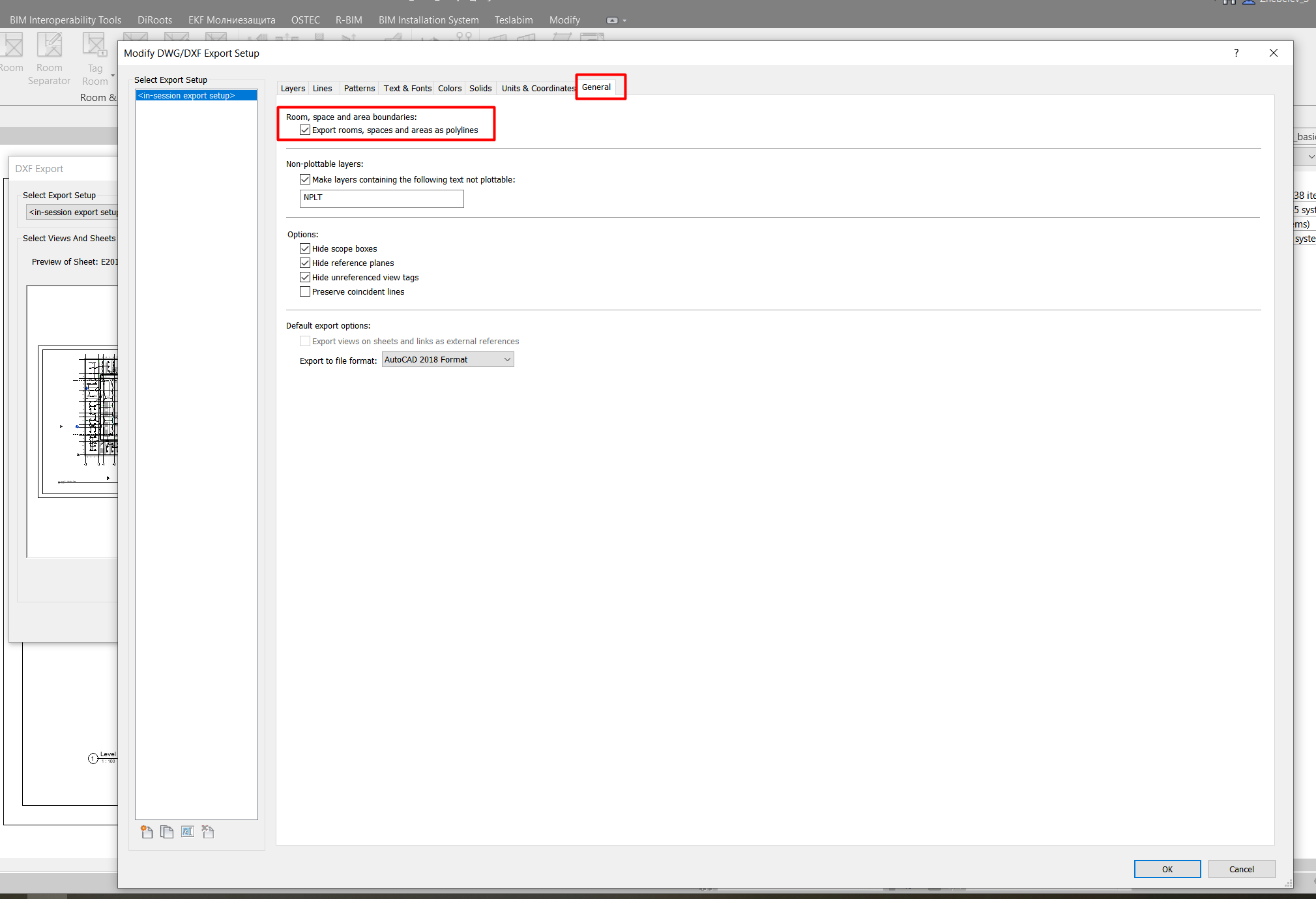

5) Klicke auf ..., gehe auf die Registerkarte Allgemein, wähle Räume, Flächen und Bereiche als Polylinien exportieren aus und drücke auf OK

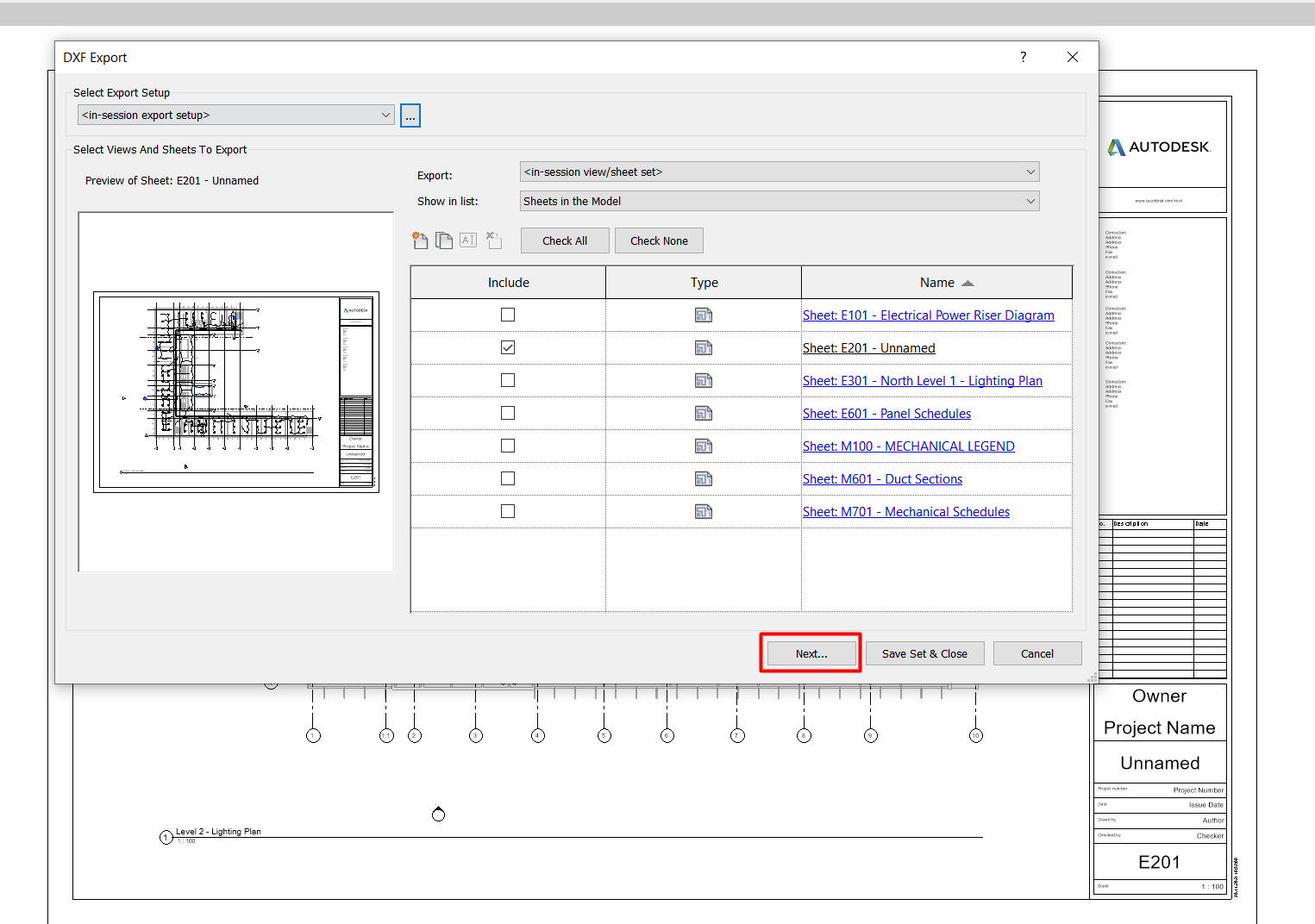

6) Drücken auf Weiter...

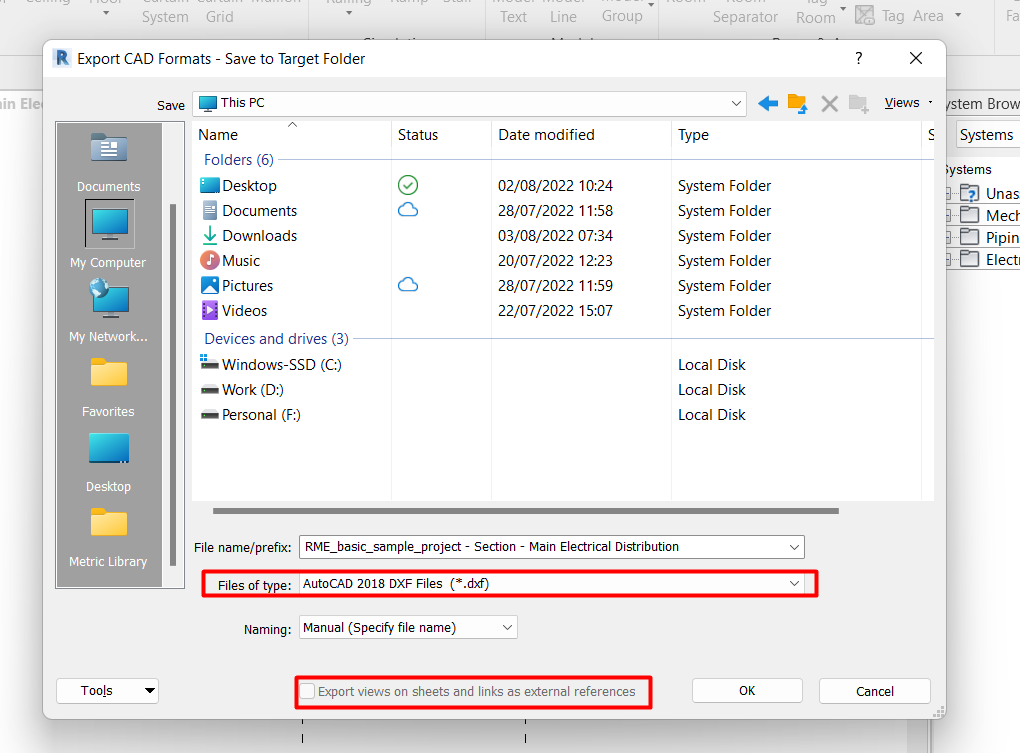

7) Wähle als Dateityp AutoCAD DXF 2018 Dateien und drücke auf OK. Stelle sicher, dass das Kontrollkästchen Ansichten auf Blättern und Verknüpfungen als externe Referenzen exportieren ausgeschaltet ist.
Hinweis: Bitte lege keine langen Dateipfade mit vielen Ordnern für das Speichern der DXF-Dateien an, da dies zu Fehlern beim Export führen kann (nicht alle Elemente werden exportiert).
PDF-Datei exportieren (optional)
Dies ist ein optionaler Schritt. CENDAS erzeugt automatisch eine PDF-Datei für jedes Layout. Wenn Du jedoch die von CENDAS erzeugten PDFs aus irgendeinem Grund ersetzen möchtest, kannst Du dies mit den folgenden Schritten des PDF-Exports tun:

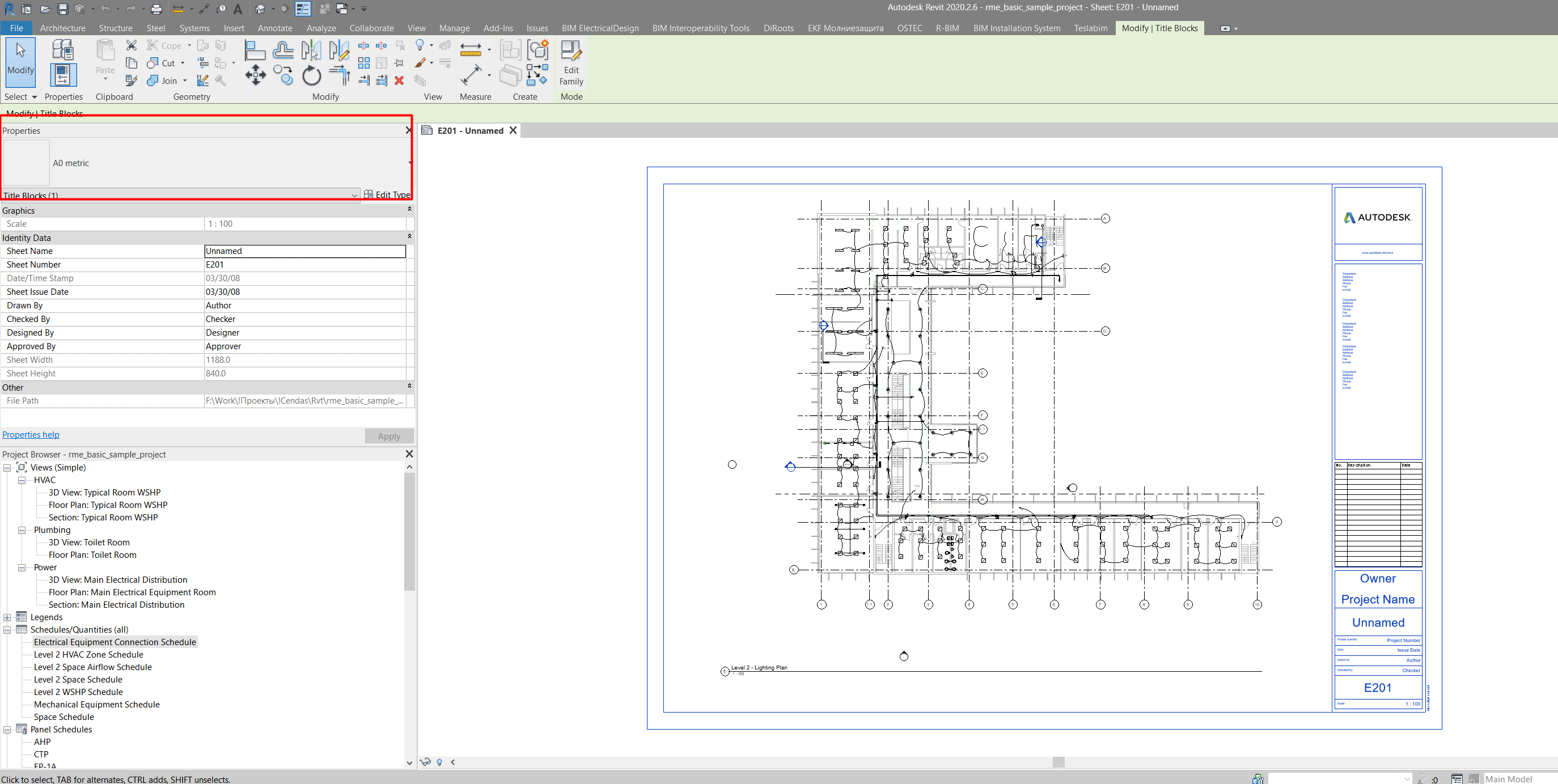

1) Notiere Dir die Größe Deines Blattes. Prüfe dazu die Eigenschaften des Blattes. Dort siehst Du die Blattbreite und die Blatthöhe. Du kannst auch sehen, ob es sich um eine vordefinierte Größe (A0) oder eine benutzerdefinierte Größe handelt (dies wird in den nächsten Schritten wichtig werden).

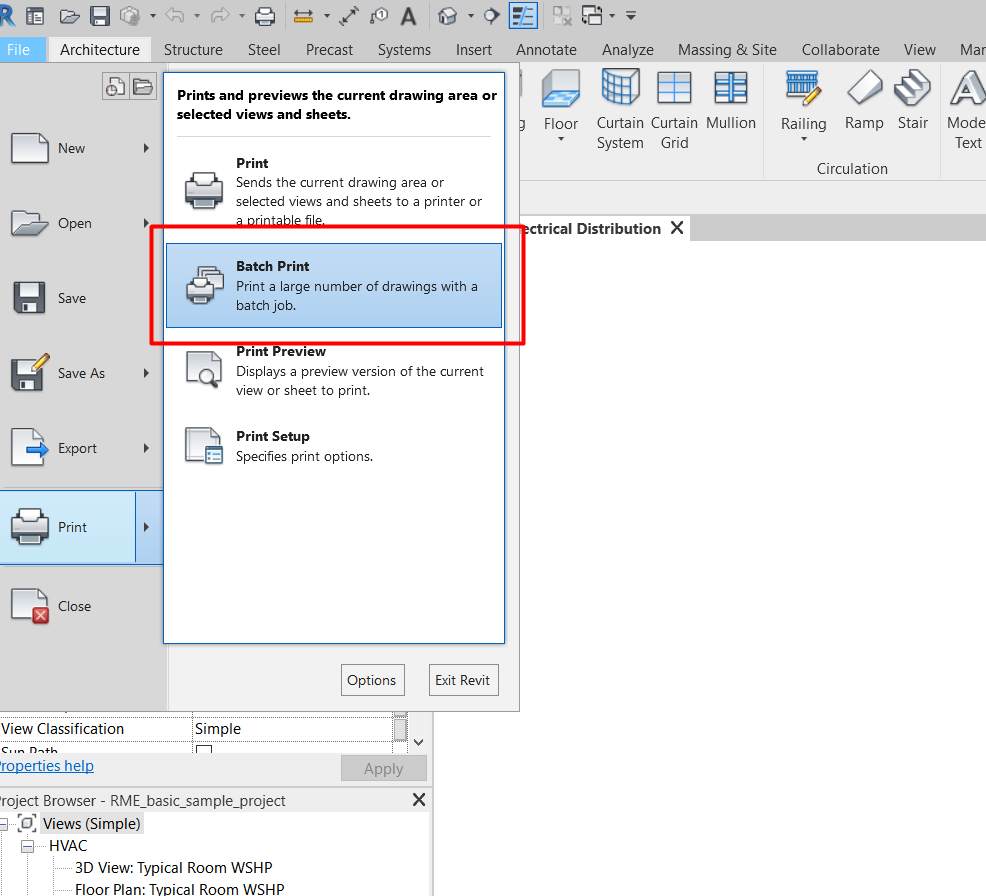

2) Gehe zu Datei → Drucken → Drucken oder Stapeldruck
Hinweis: Nur Revit 2022 und höher verfügt über die Option "Stapeldruck".
Wenn Du die Option zum Stapeldruck in früheren Revit-Versionen hinzufügen möchten, kannst Du dieses Plugin installieren:
https://diroots.com/revit-plugins/revit-to-pdf-dwg-dgn-dwf-nwc-ifc-and-images-with-prosheets/
Ansonsten kannst Du die Blätter auch einzeln drucken.

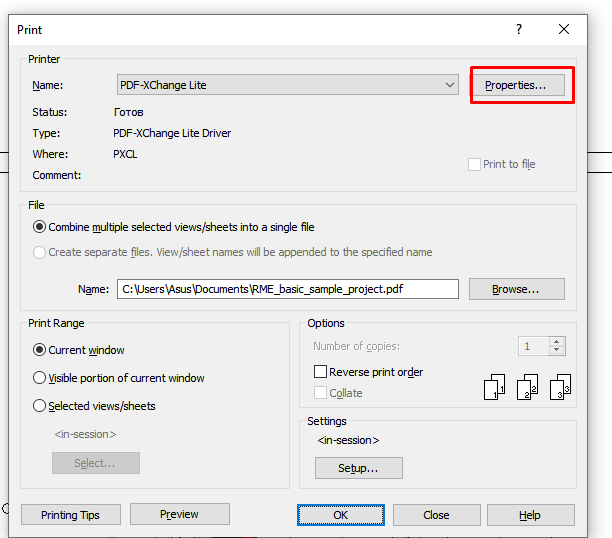

3) Gehe in der PDF-Druckereinrichtung auf Eigenschaften
Hinweis: Wir empfehlen die Verwendung des Programms PDF-XChange, damit Du die folgenden Schritte ausführen kannst. Andere Programme mit ähnlichen Funktionen können ebenfalls verwendet werden.

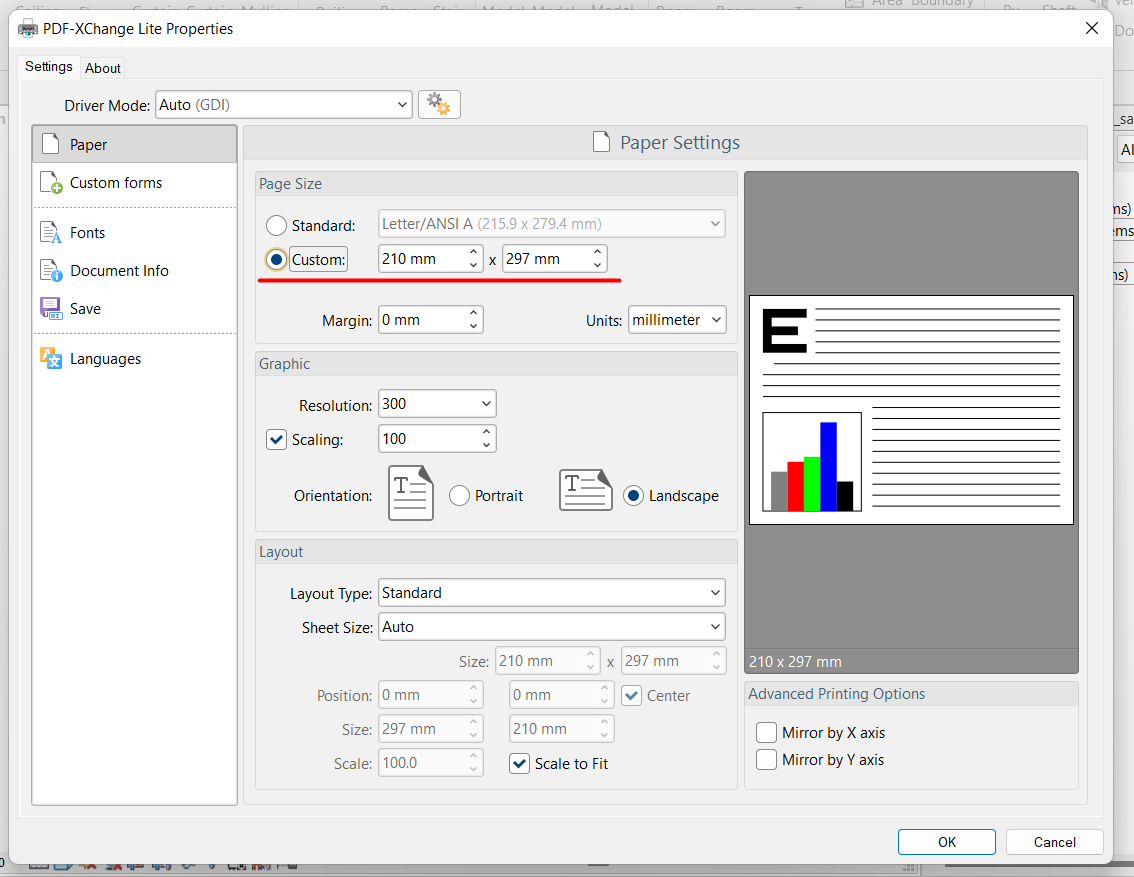

4) Lege die benutzerdefinierte Größe für Dein Blatt fest und drücke OK

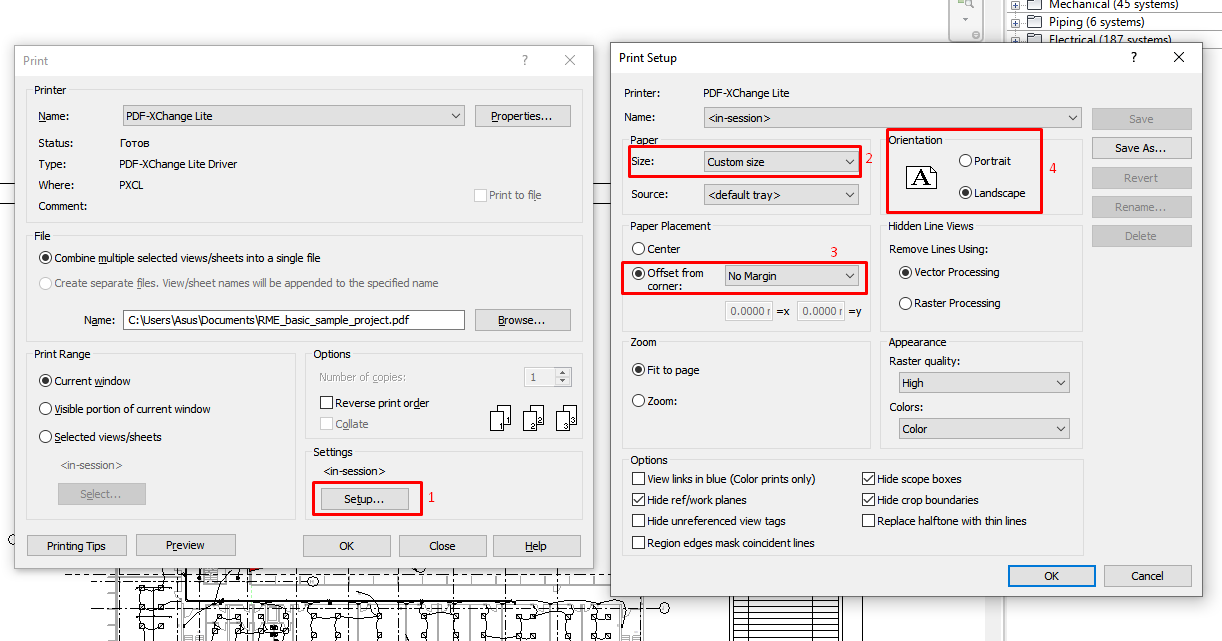

5) Gehen Sie zu Einstellungen und
a) Wähle bei Größe Benutzerdefiniertes Format
b) Wähle bei Papierplatzierung Kein Rand
c) Wähle die richtige Ausrichtung für das Blatt
d) Klicke OK

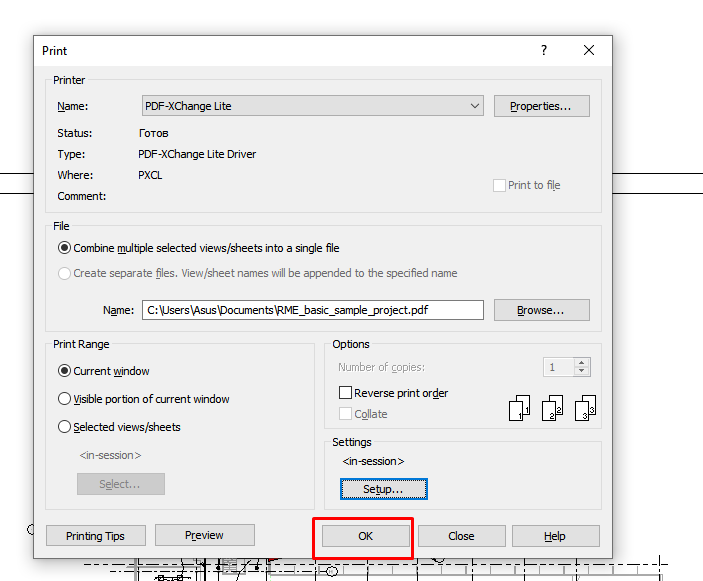

6) Drücke erneut OK, um die PDF-Datei zu drucken

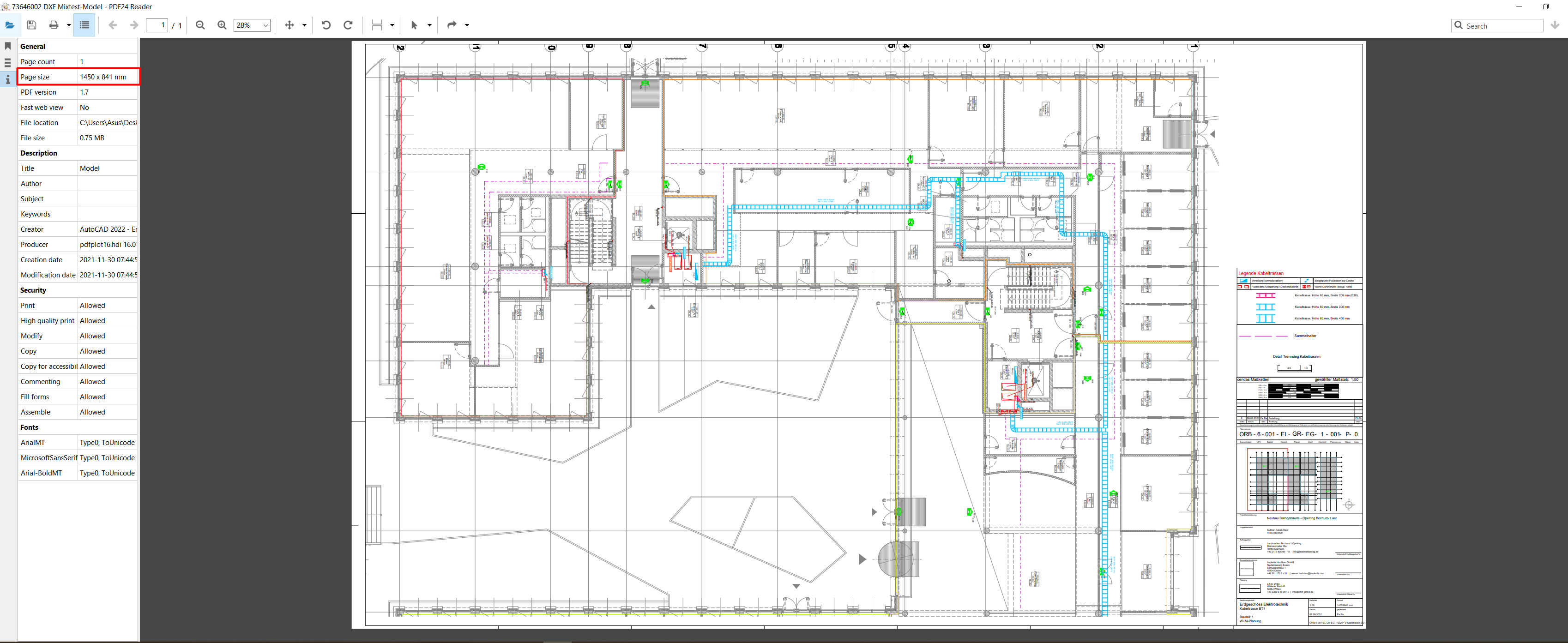

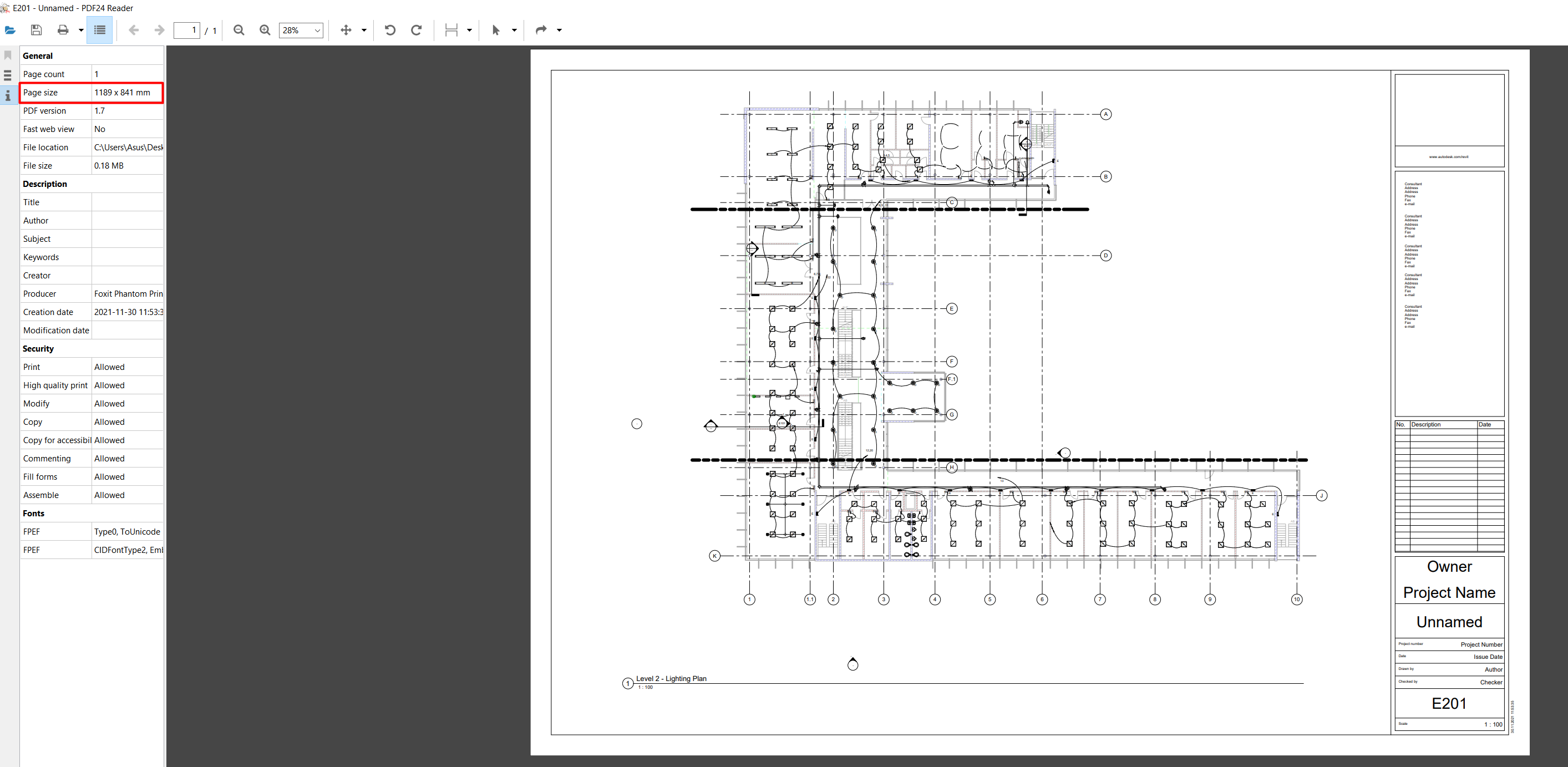

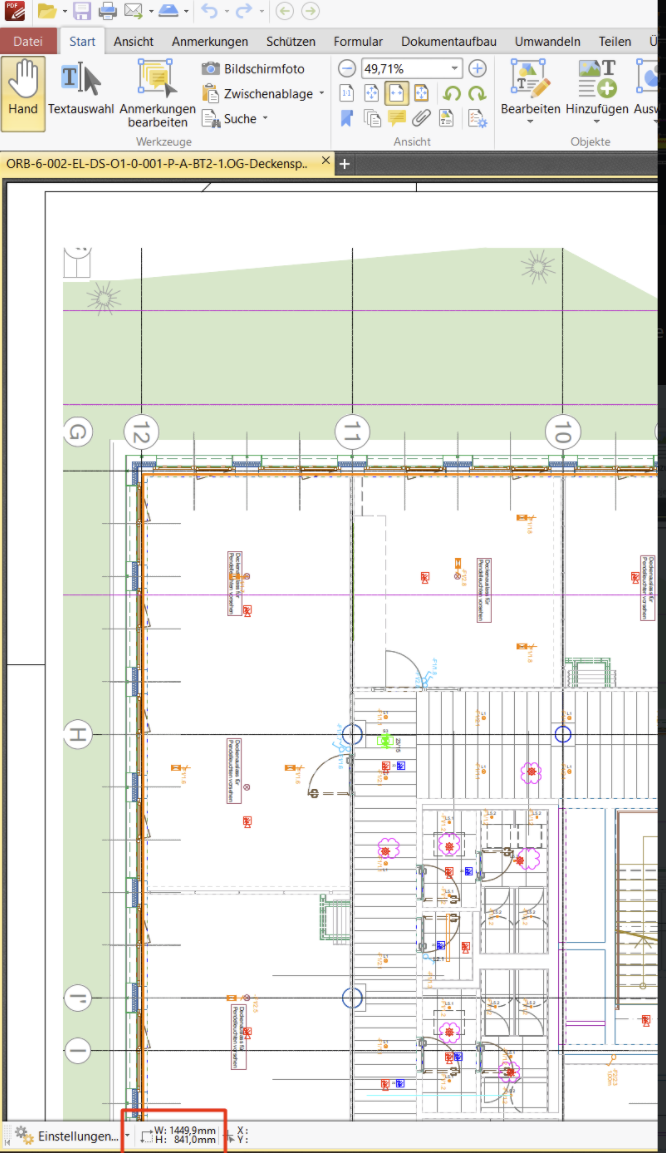

7) Vergewissere Dich, dass die PDF-Datei die gleiche Größe hat wie der Plan, den Du zu Beginn gemessen hast. Du kannst die PDF-Datei öffnen und Dir ihre Eigenschaften ansehen.
➡️ Pläne aus AutoCAD exportieren
DXF-Datei exportieren
CAD-Pläne können im DXF-Format in der CENDAS-App hochgeladen werden. Normalerweise sollte der Export eines Plans (mit mehreren Layouts / Blättern) nicht länger als 1-5 Minuten dauern. Befolge hierfür bitte die folgenden Schritte:

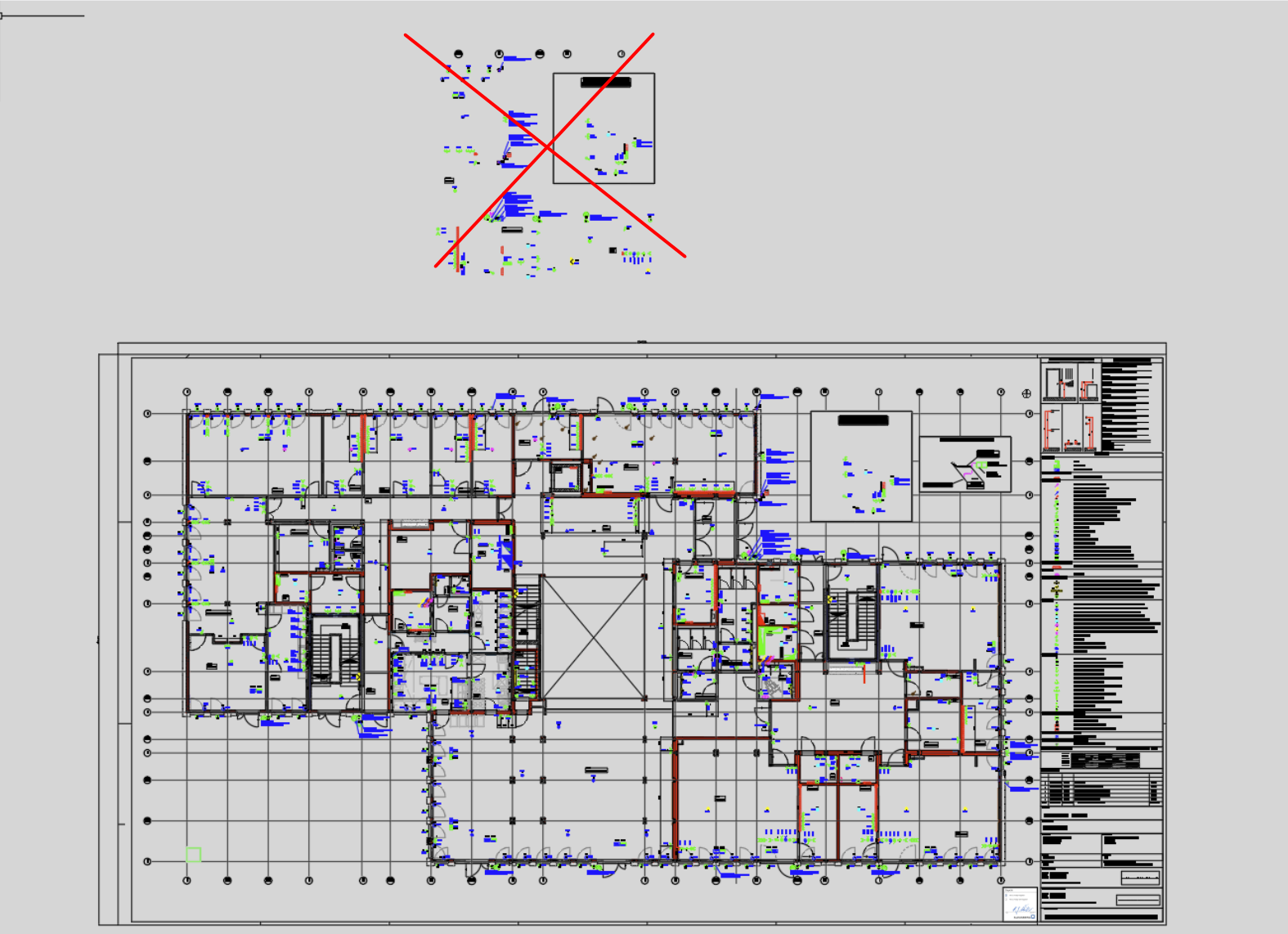

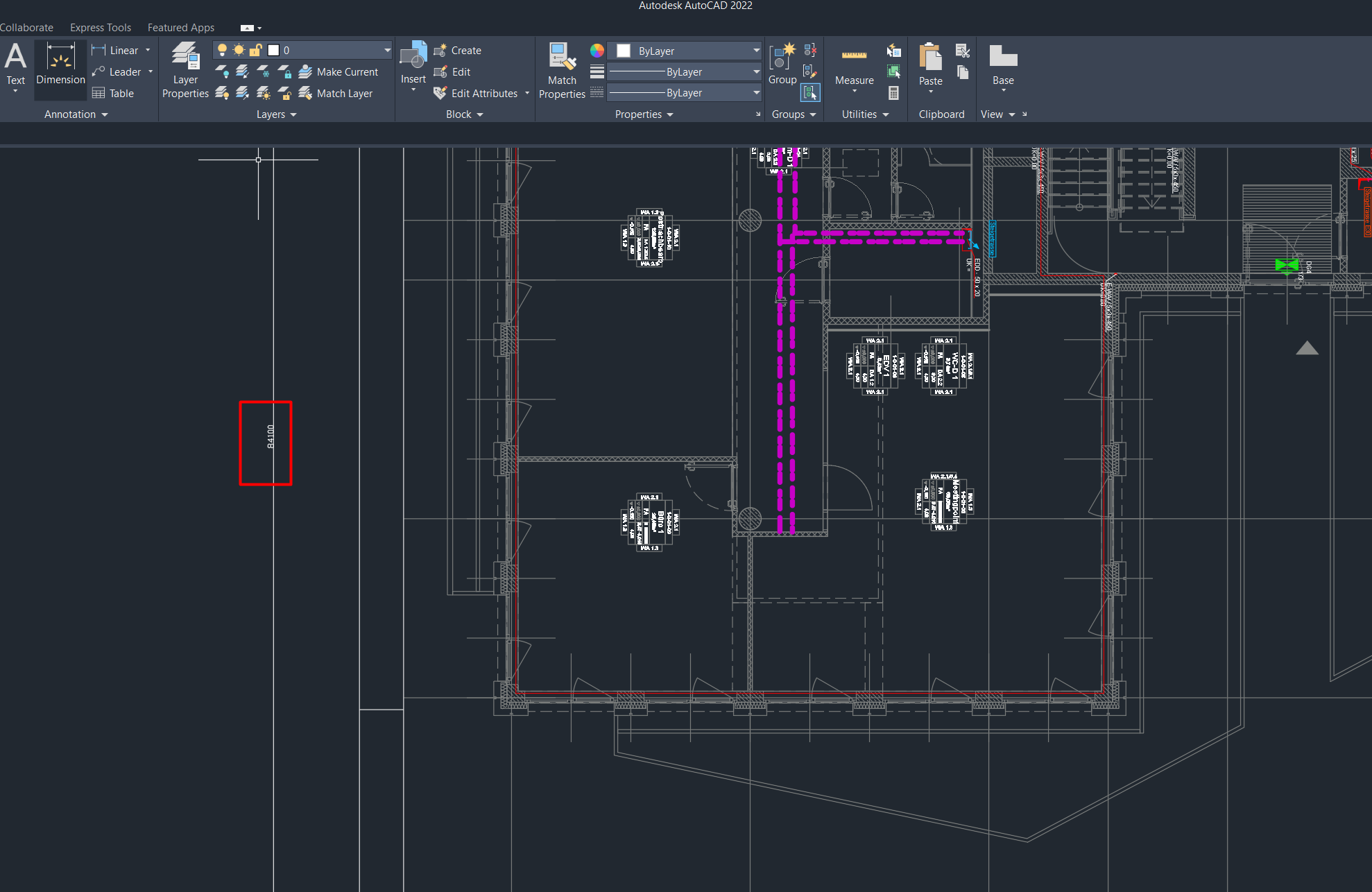

1) Stelle sicher, dass jedes zu exportierende Layout einen Rahmen hat und dass keine sichtbaren Elemente außerhalb dieses Rahmens liegen. Wenn Du den Modellbereich als Plan in CENDAS verwenden möchtest, stelle bitte sicher, dass der Modellbereich ebenfalls einen Rahmen hat.

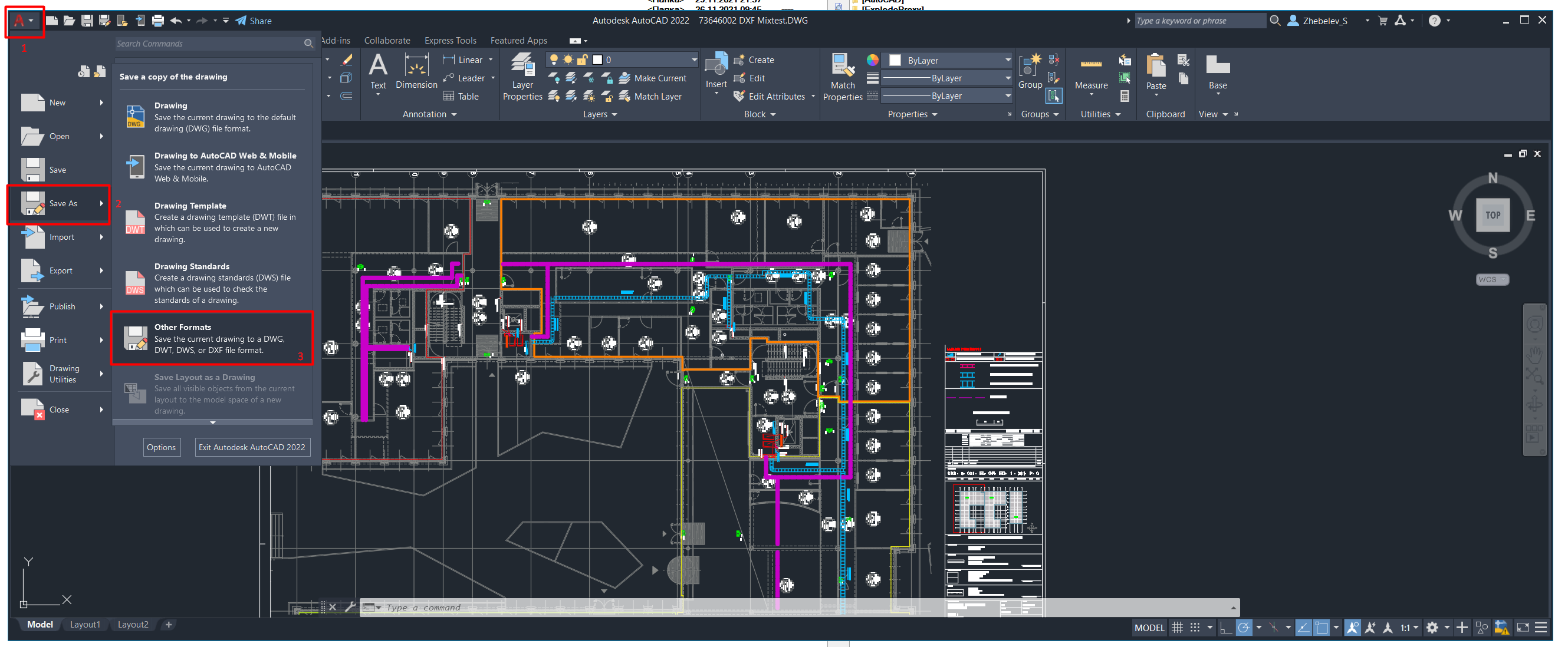

2) Gehe zu AutoCAD → Speichern unter → Andere Formate

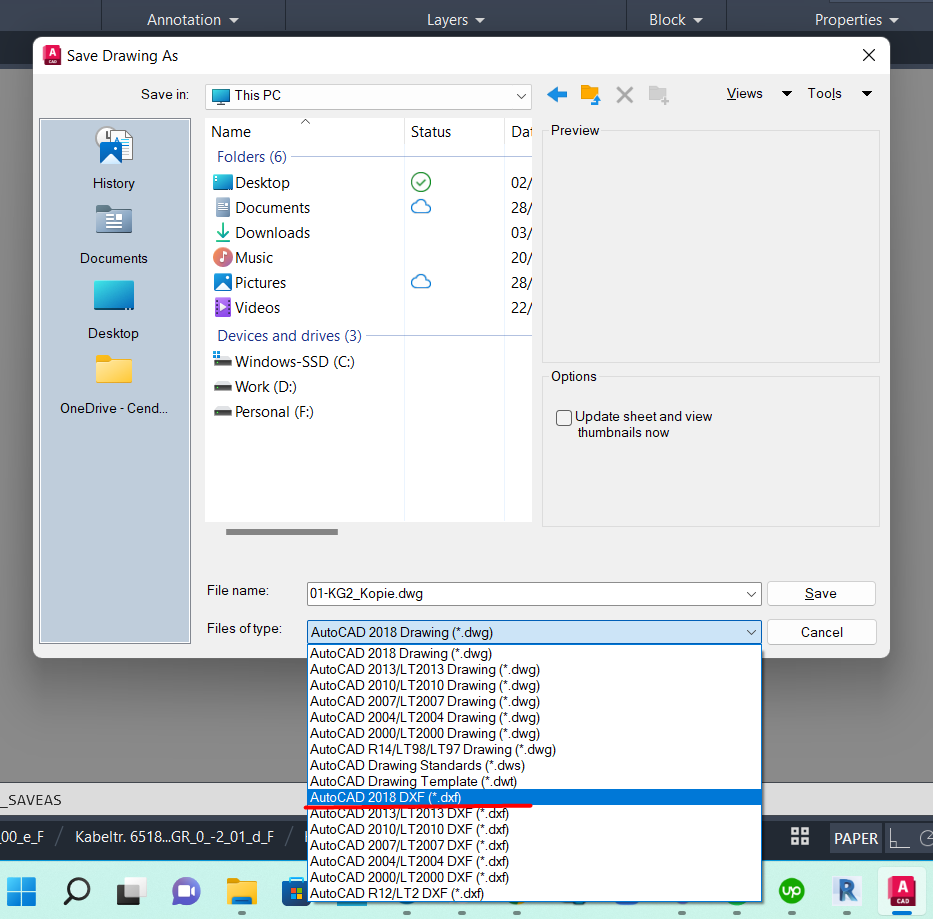

3) Wähle den Datei-Typ (AutoCAD 2018 DXF oder älter) aus und klicke auf Speichern
Mögliche Verbesserungen (optional)
Nicht alle Komponenten werden in CENDAS angezeigt, da sie sich in einer externen Referenz befinden.
CENDAS ist nicht in der Lage, die Komponenten zu sehen, die sich in externen Referenzen (XRefs) befinden. Du kannst diese jedoch in Deinem DXF-Plan einfügen, indem Du Folgendes tust:

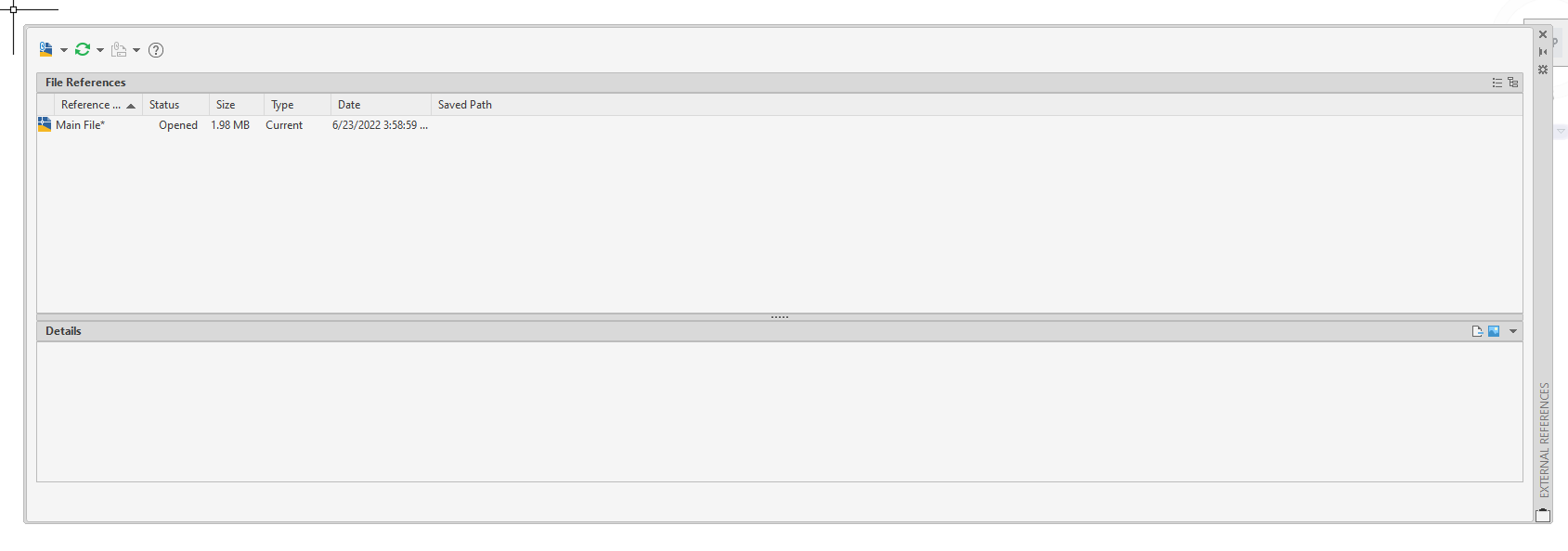

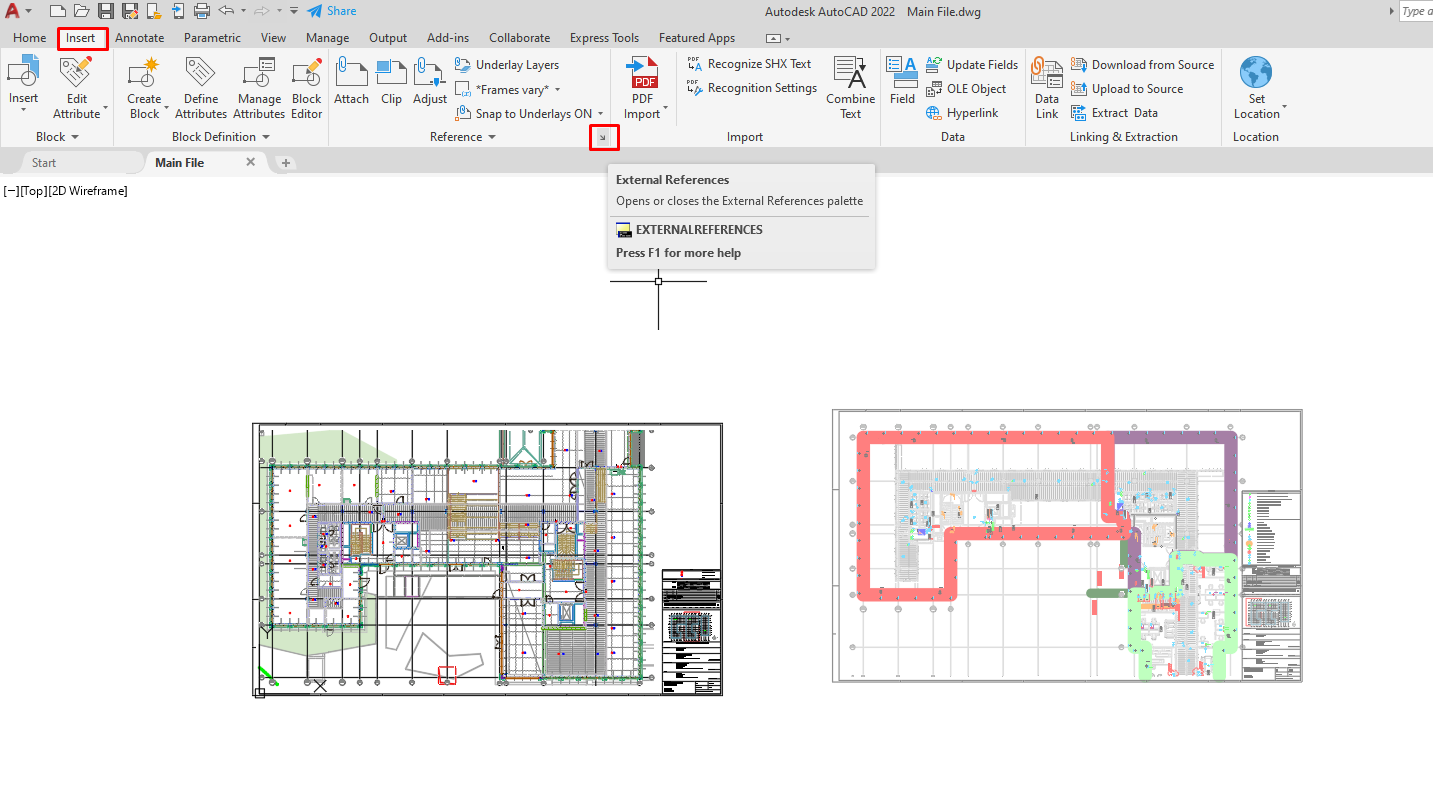

1) Gehe auf die Registerkarte

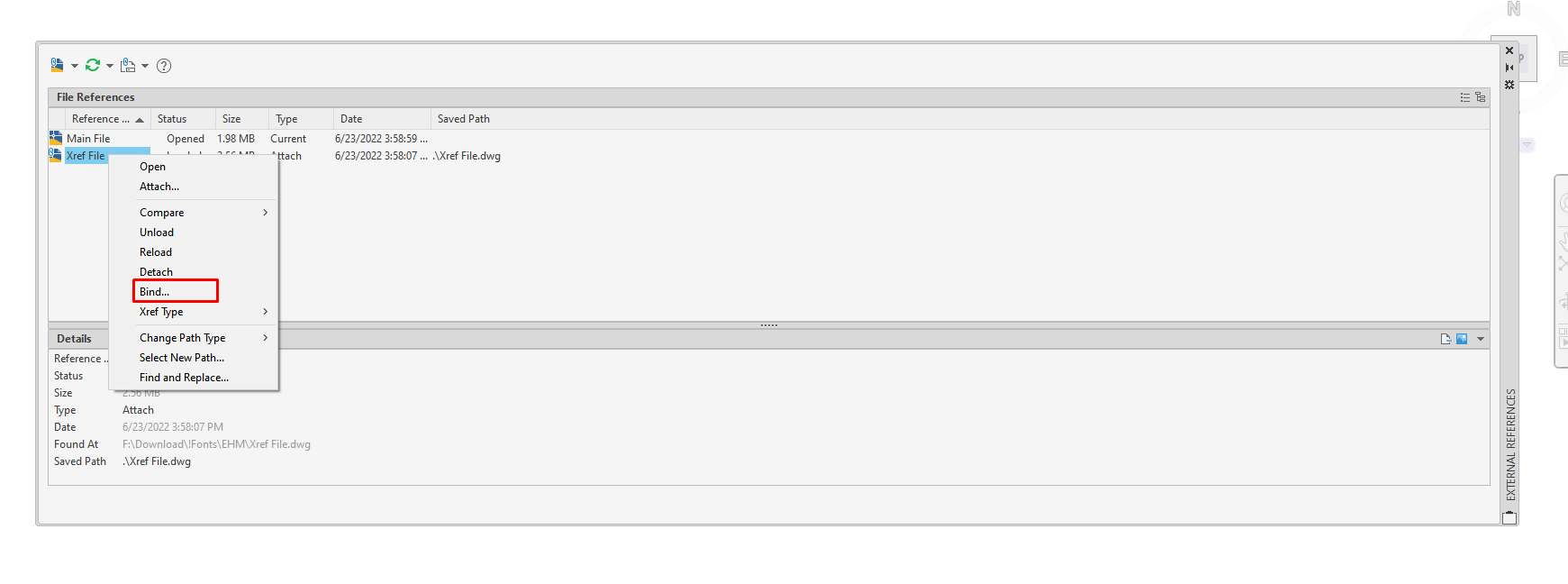

Einfügenund wähleExterne Referenzenunter dem Pfeil aus, um zu prüfen, ob XRefs vorhanden sind oder nicht.2) Wenn ja, Rechtsklick auf die XRef-Datei und
Bindenauswählen.3) Wähle erneut
Bindenaus und drückeOK4) Die XRef-Datei ist nun in den Hauptplan integriert und kann von CENDAS gelesen werden.
In der DXF-Datei befinden sich 3D-Komponenten, die CENDAS nicht lesen kann.
Wir unterstützen derzeit keine 3D-Komponenten. Um das Problem zu lösen, kannst Du die Pläne im DWG-Format exportieren und sie dann mit den folgenden Schritten in das DXF-Format konvertieren, wodurch die 3D-Komponenten zweidimensional und somit für CENDAS lesbar werden:

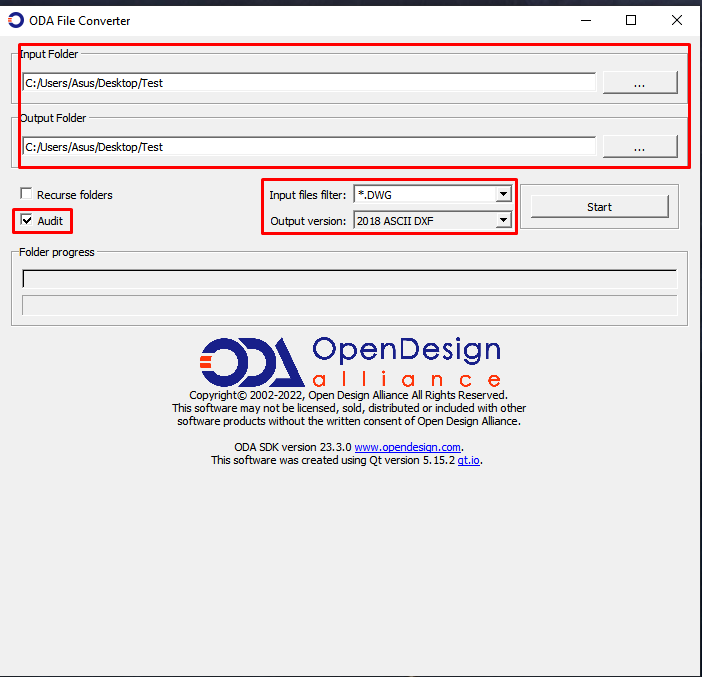

1) Lade den ODA Dateikonverter über den nachstehenden Link herunter und installieren ihn: https://www.opendesign.com/guestfiles/oda_file_converter
2) Starte das Programm und führe folgende Schritte aus:
a) Eingabeordner (”Input Folder”): Wählen den Ordner aus, in dem sich die DWG(s) befinden.
b) Output Folder: Wählen den Ordner aus, in dem die konvertierte(n) DXF-Datei(en) gespeichert werden sollen.
c) Aktiviere das Kontrollkästchen
Auditd) Input files filter: Wähle
*.DWGaus.e) Output version: Wähle
2018 ASCII DXF" aus.f) Drücke
Start
PDF-Datei exportieren (optional)
Dies ist ein optionaler Schritt. CENDAS erzeugt automatisch eine PDF-Datei für jedes Layout. Wenn Du jedoch die von CENDAS erzeugten PDFs aus irgendeinem Grund ersetzen möchtest, kannst Du dies mit den folgenden Schritten des PDF-Exports tun:

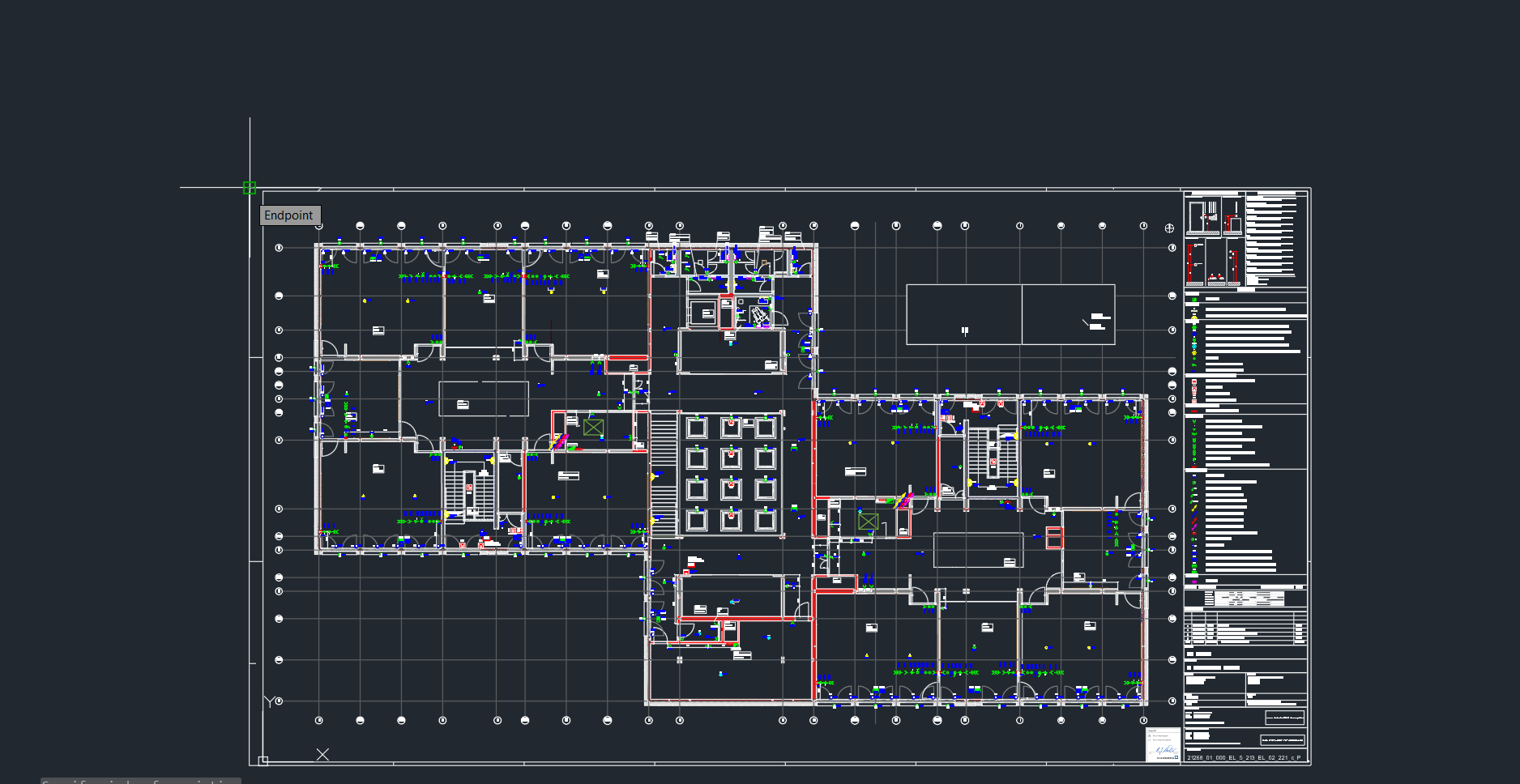

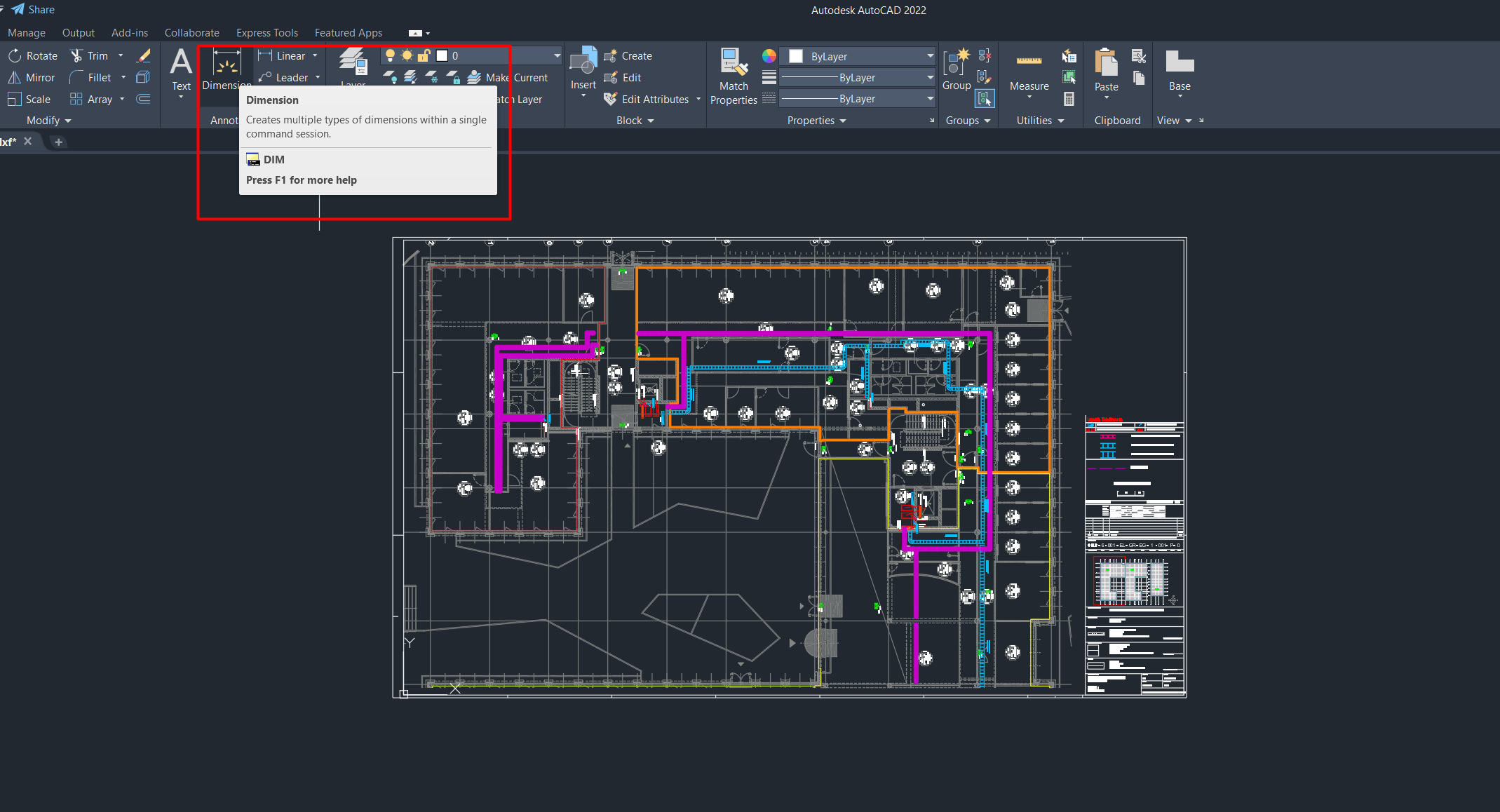

1) Bestimme die Größe des Plans mit Hilfe des Messinstruments in AutoCAD.
Hinweis: Du musst den Rahmen in Millimetern messen.
Im folgenden Beispiel beträgt die Höhe 841 mm

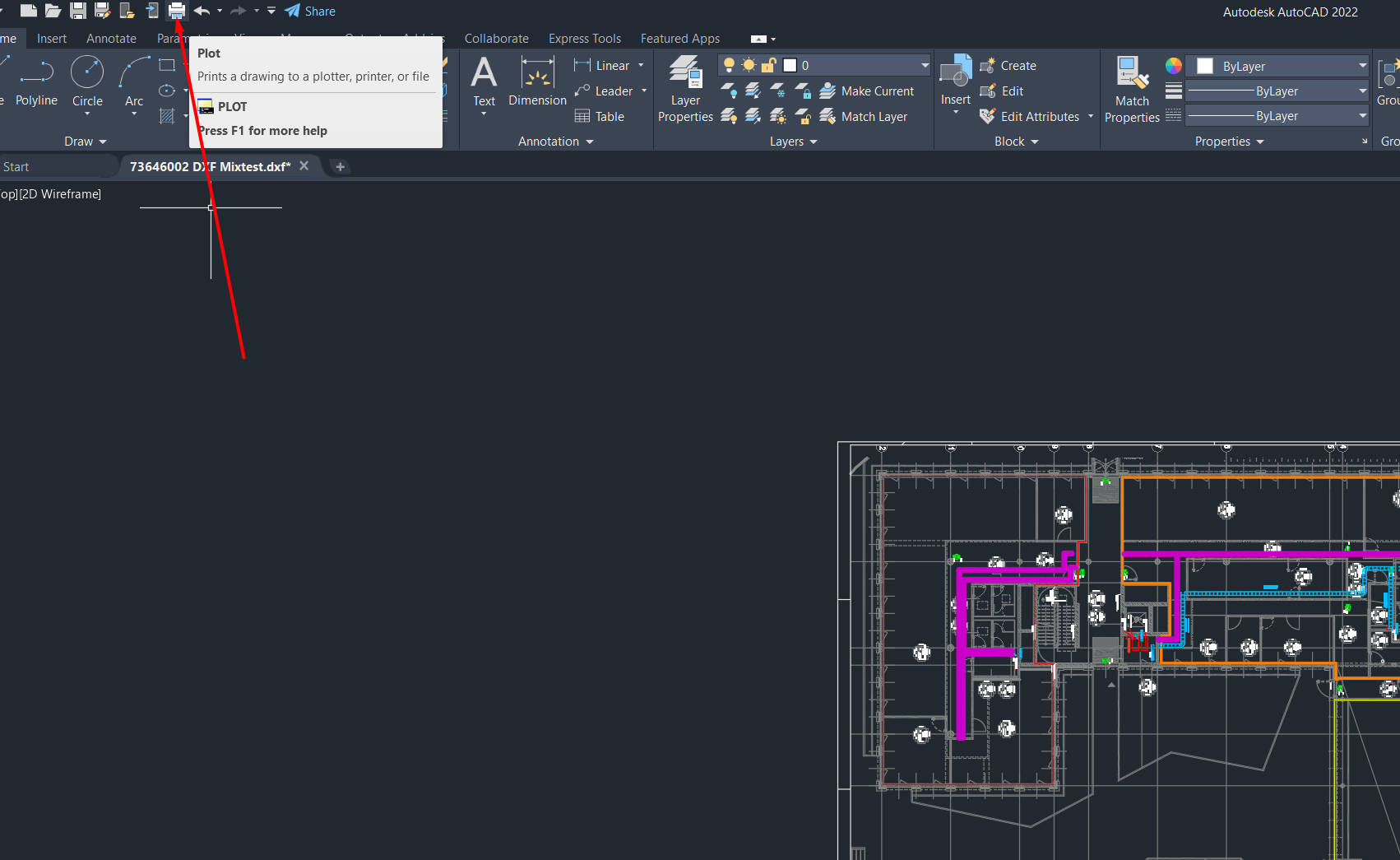

2) Drücke PLOT

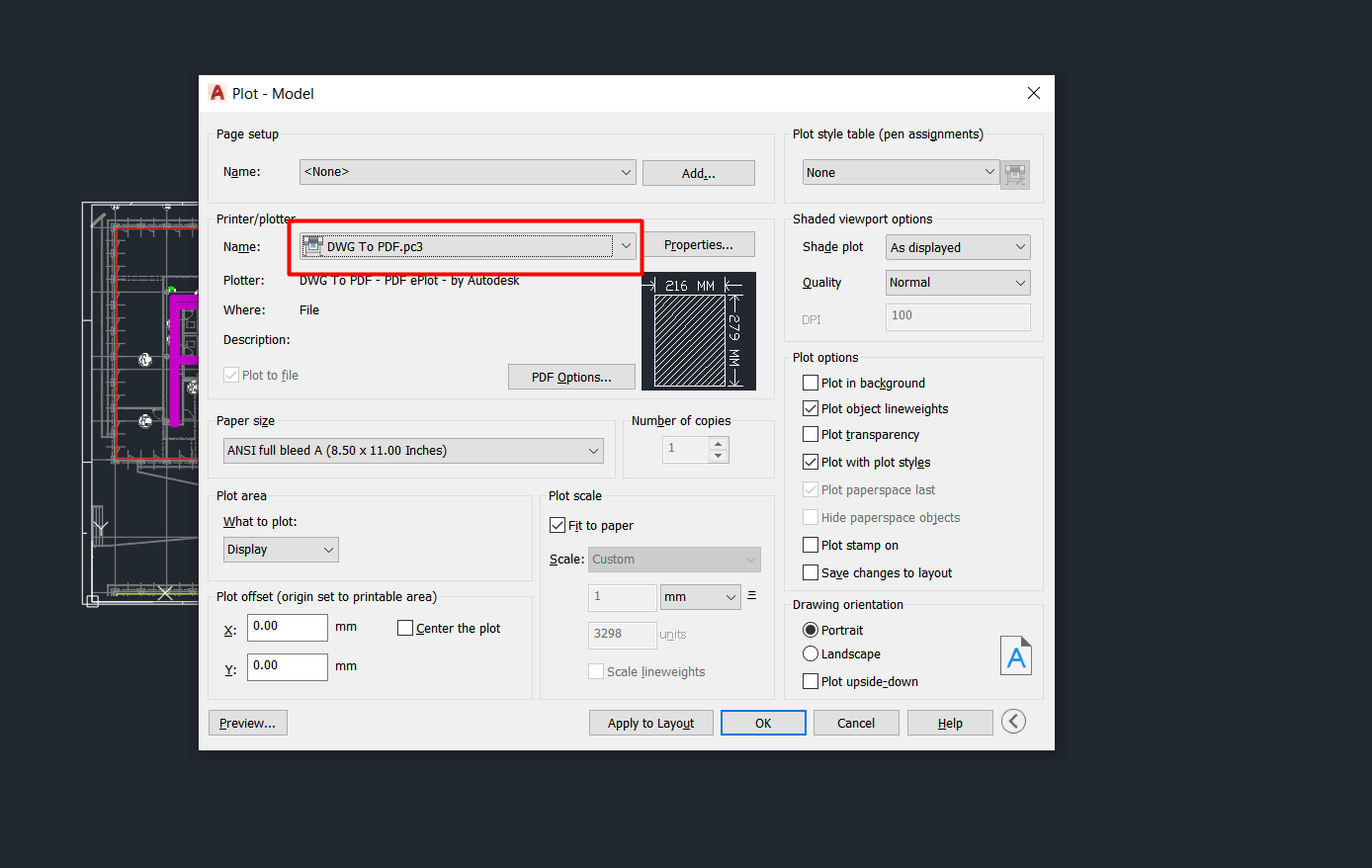

3) Wähle als Drucker DWG To PDF.pc3
4) Ändere die Größe des PDF-Layouts durch folgende Schritte:

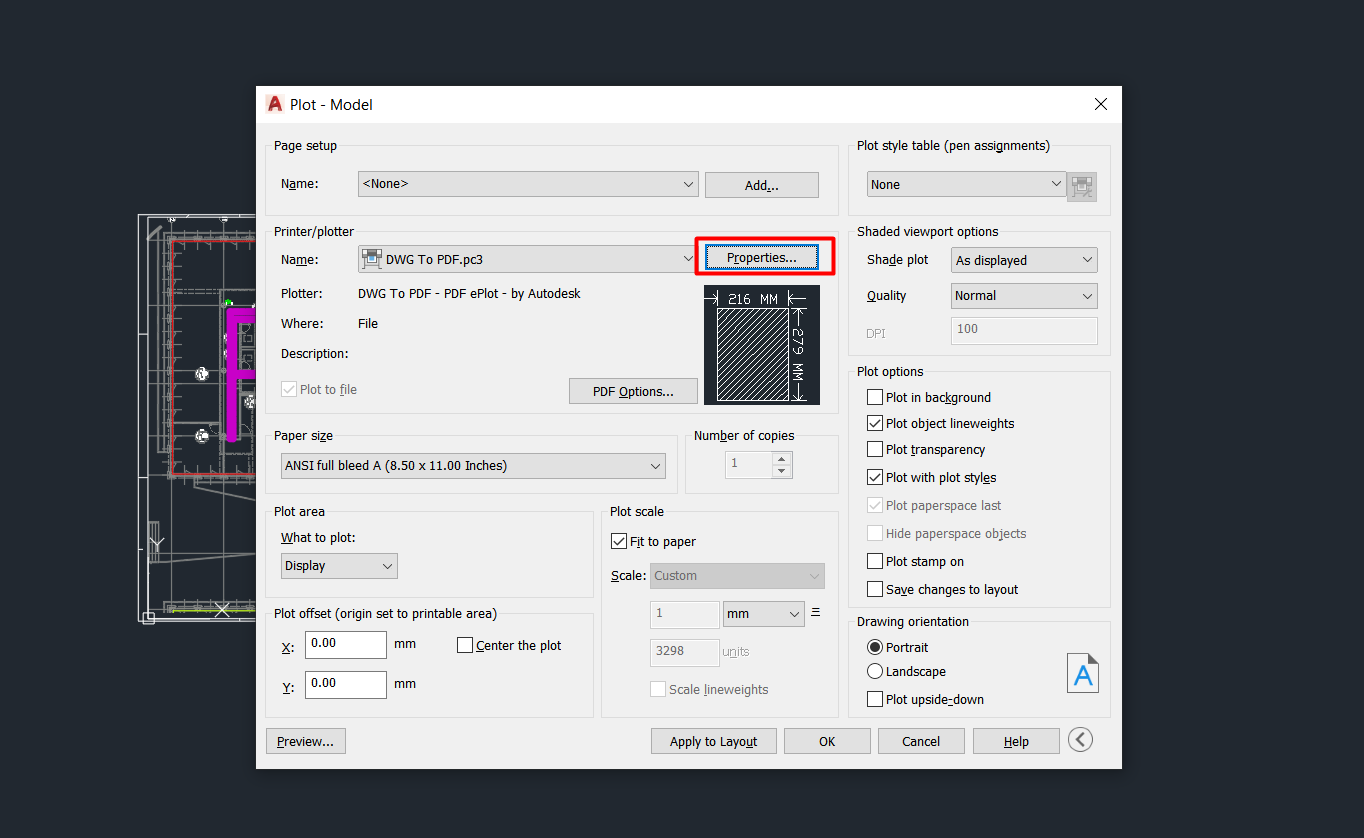

a) Drücke auf Eigenschaften…

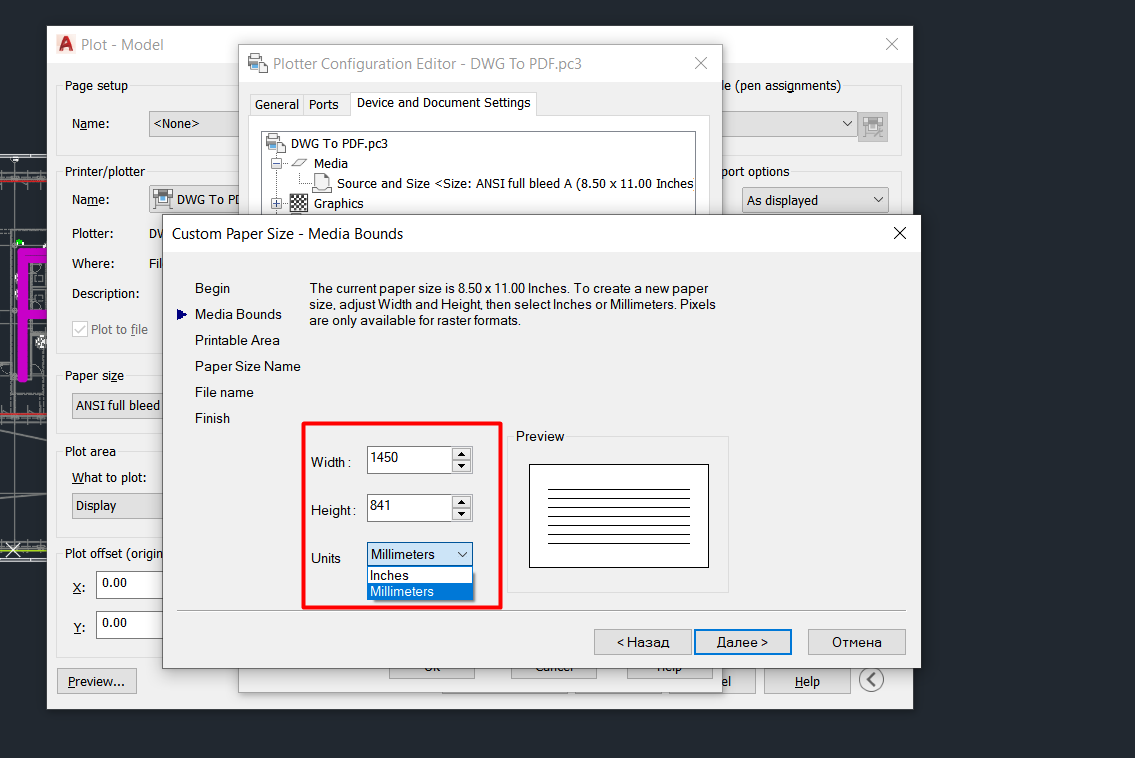

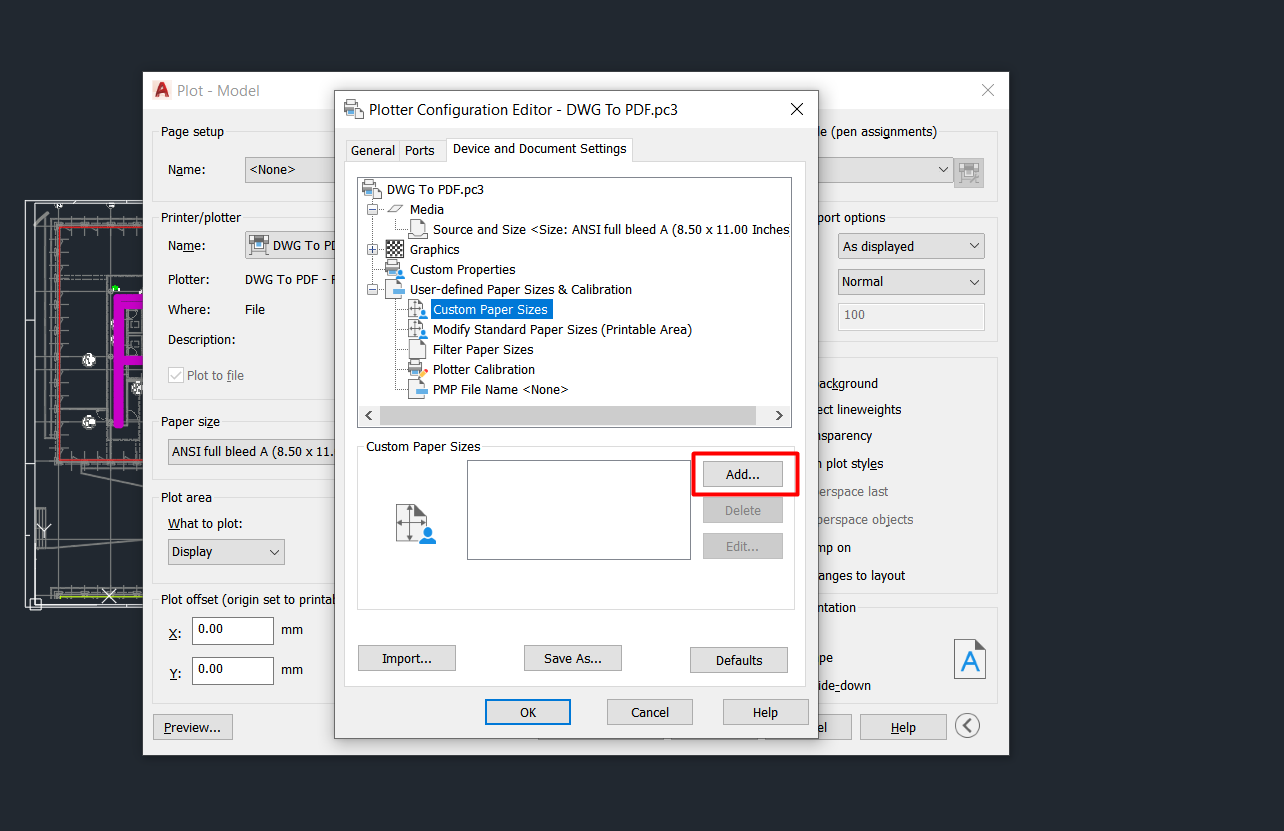

b) Gehe zu Geräte- und Dokumenteinstellungen dann Benutzerdefinierte Papierformate und drücke auf Hinzufügen...

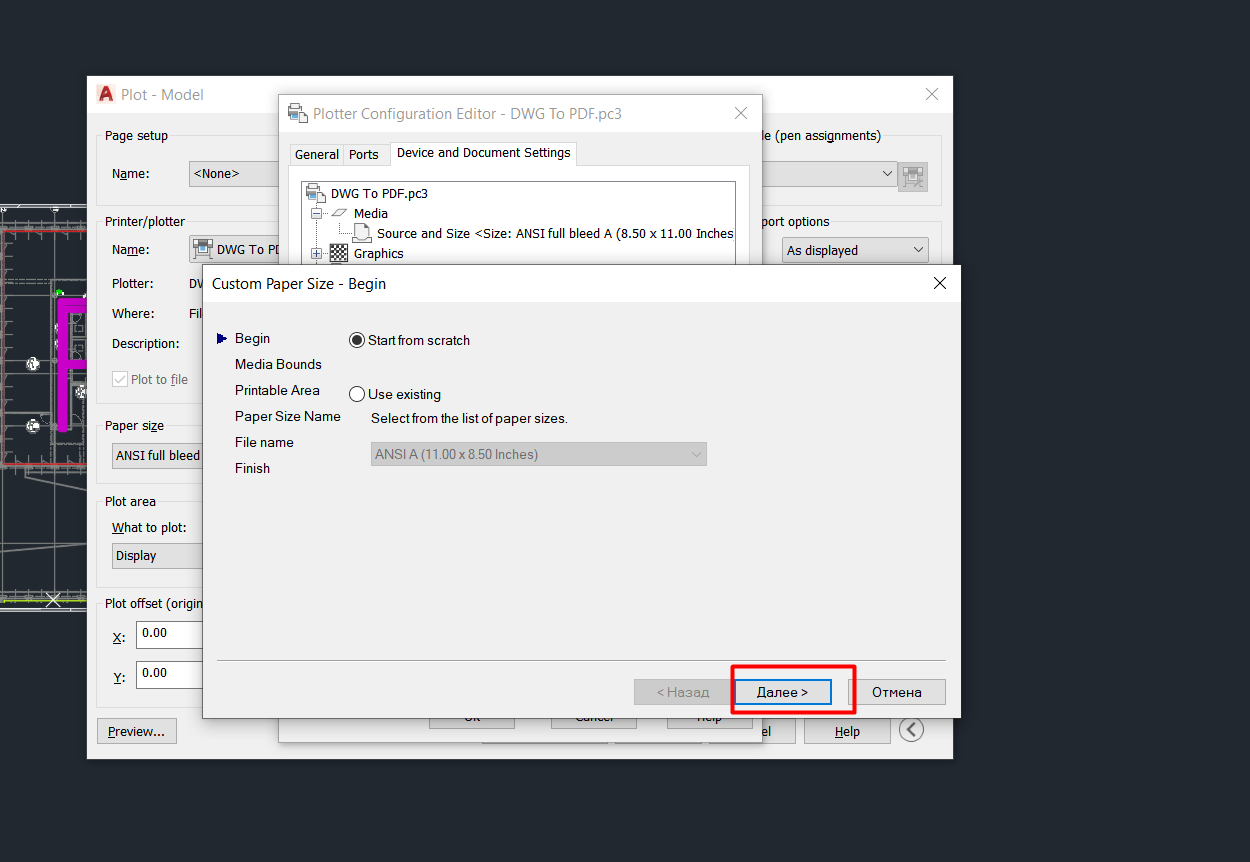

c) Wähle Von Grund auf neu und drücke auf Weiter
d) Gib die Größe ein, die Du zuvor gemessen hast, und wähle Millimeter

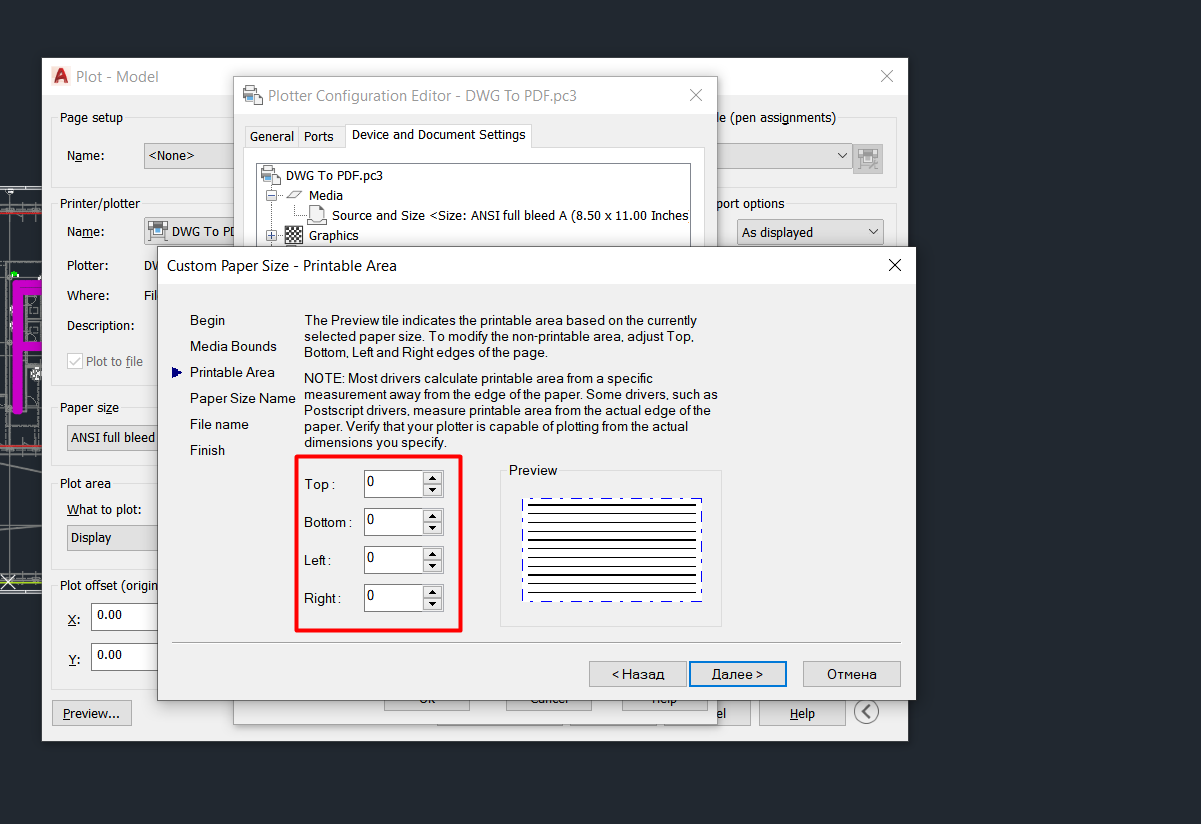

e) Wähle 0 als Rand für alle druckbaren Bereiche

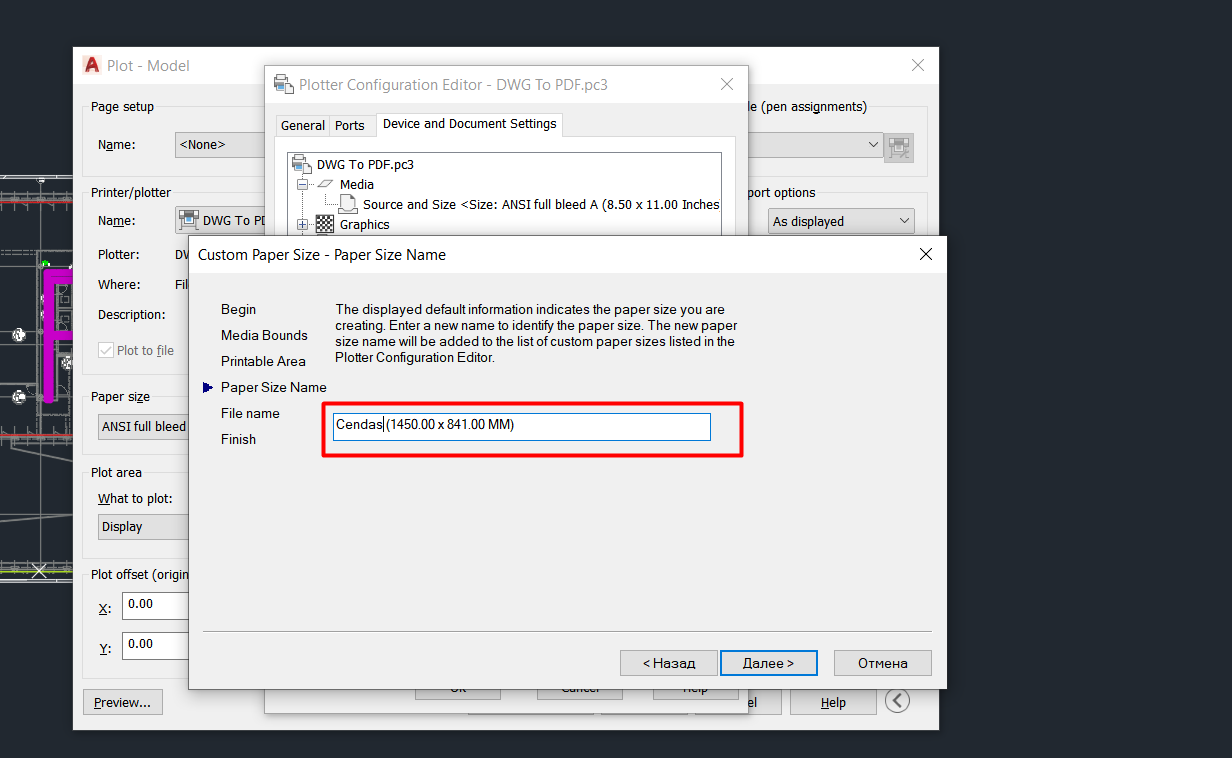

f) Vergib einen Namen für Deine benutzerdefinierte PDF-Größe, klicke auf Weiter und dann auf Fertigstellen

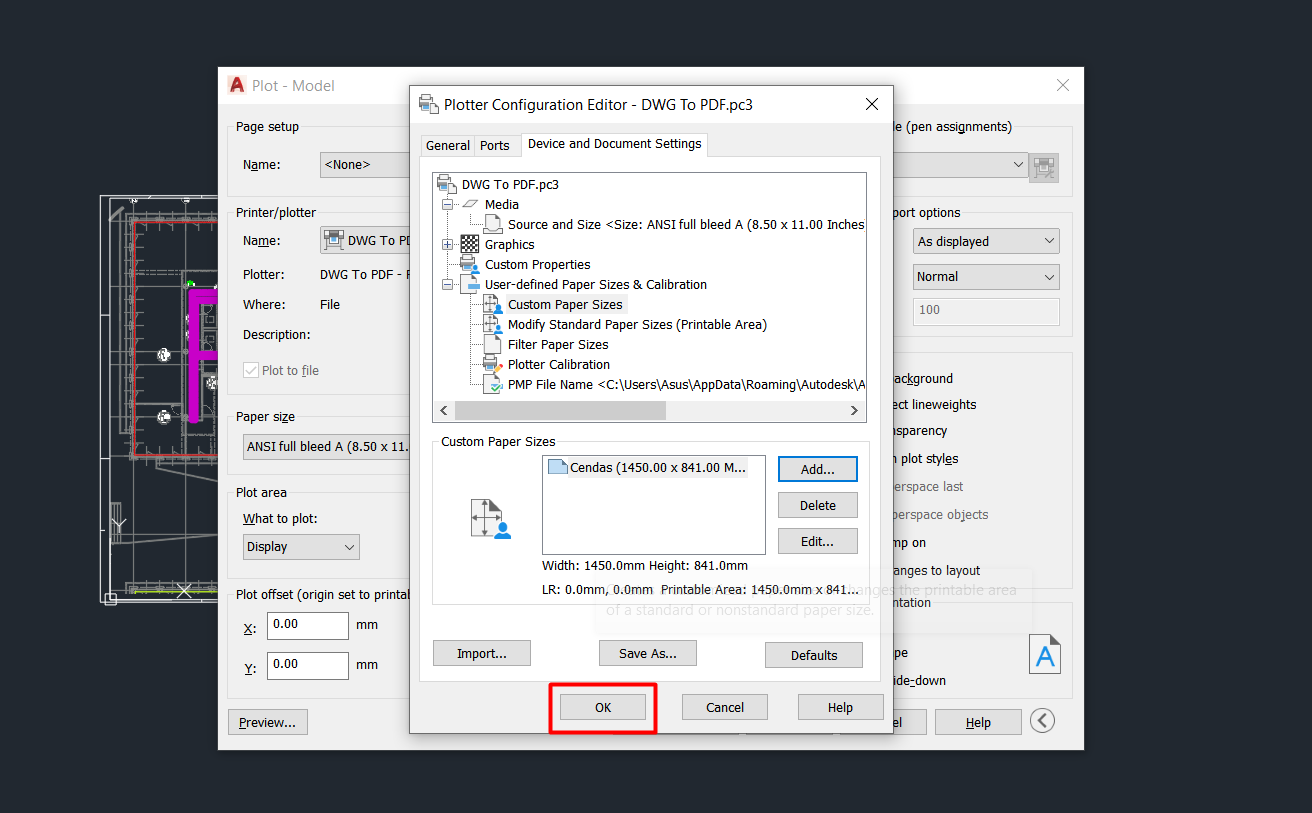

g) Drücke auf OK

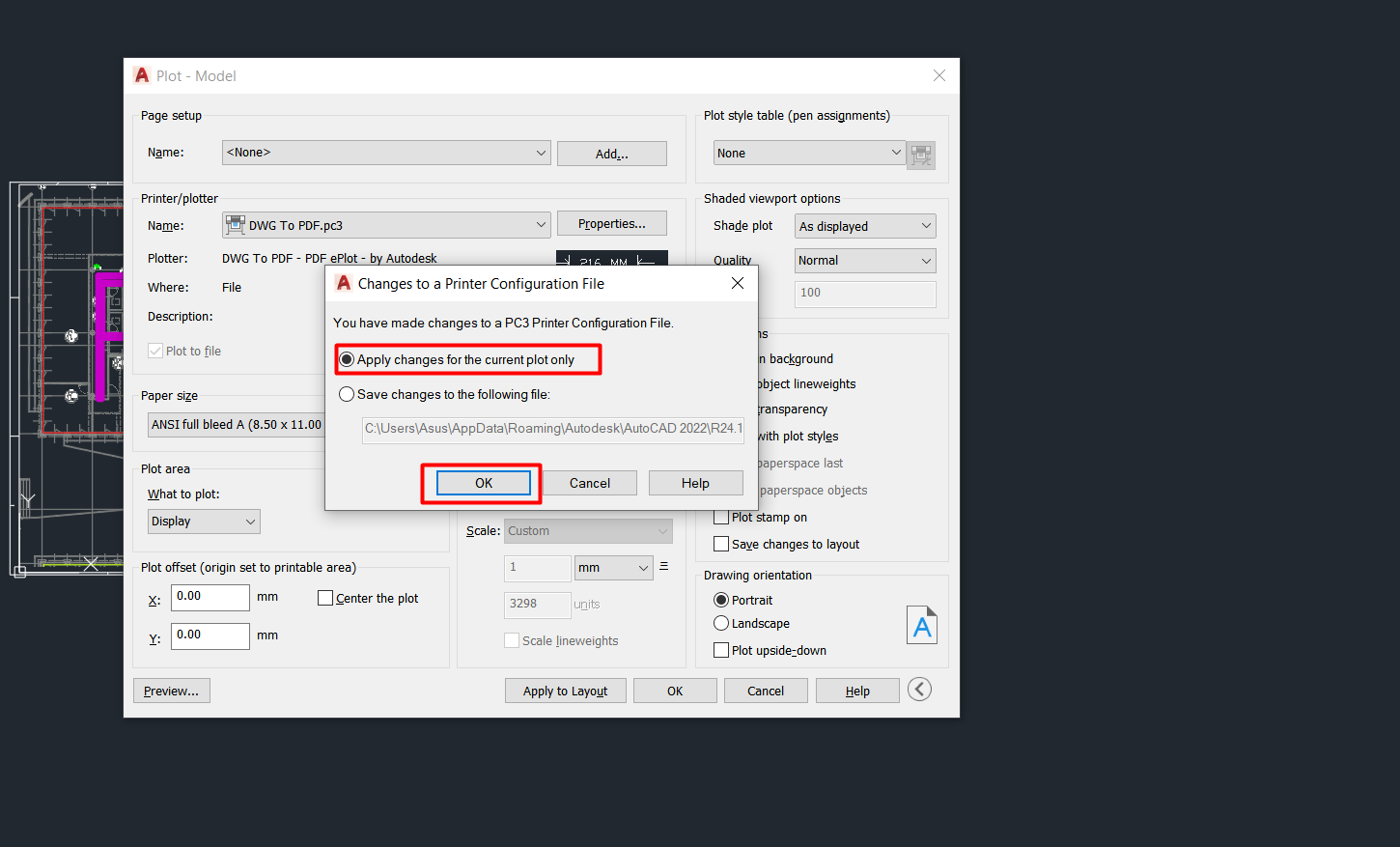

h) Wähle Änderungen nur für den aktuellen Plot übernehmen aus und bestätige mit OK

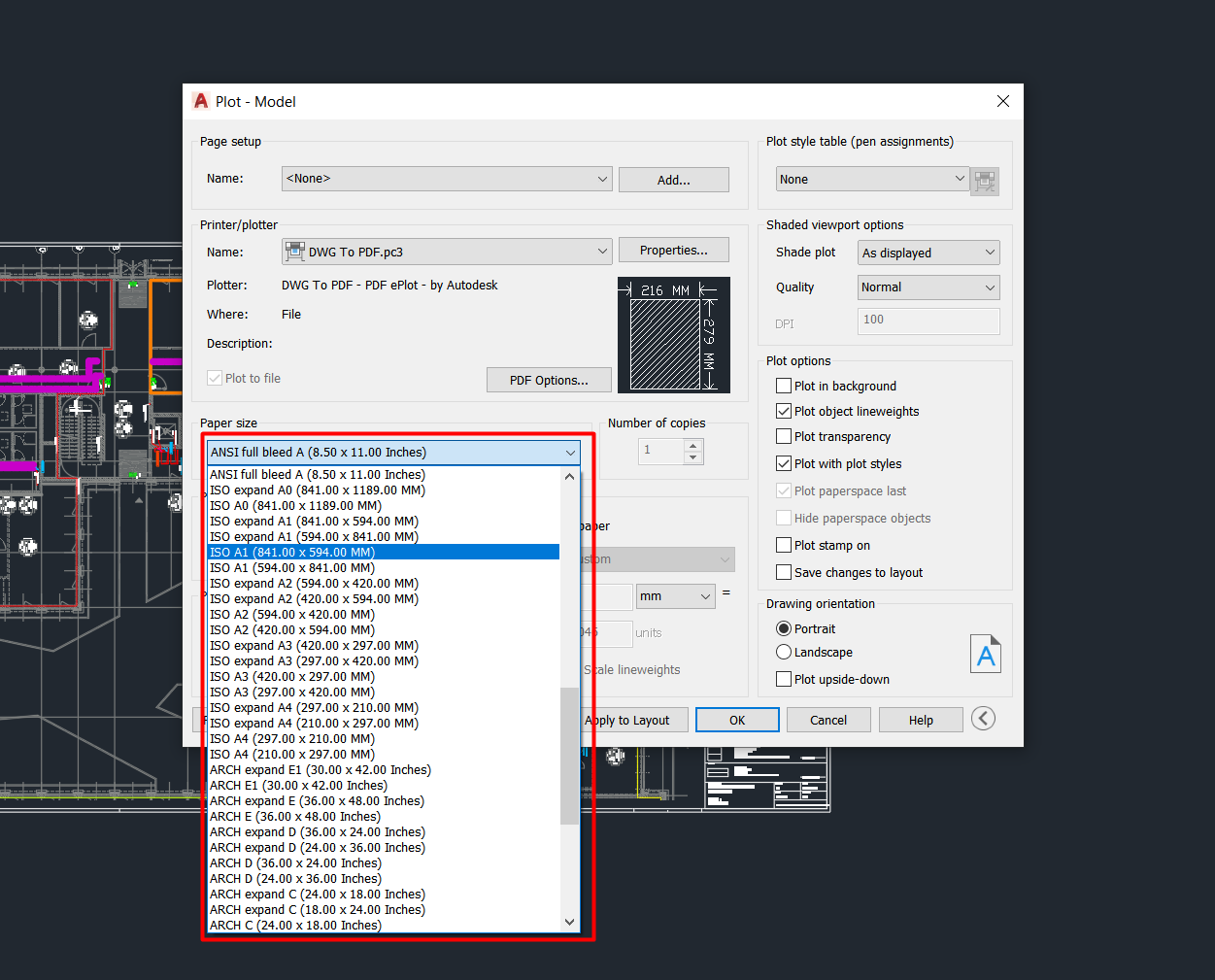

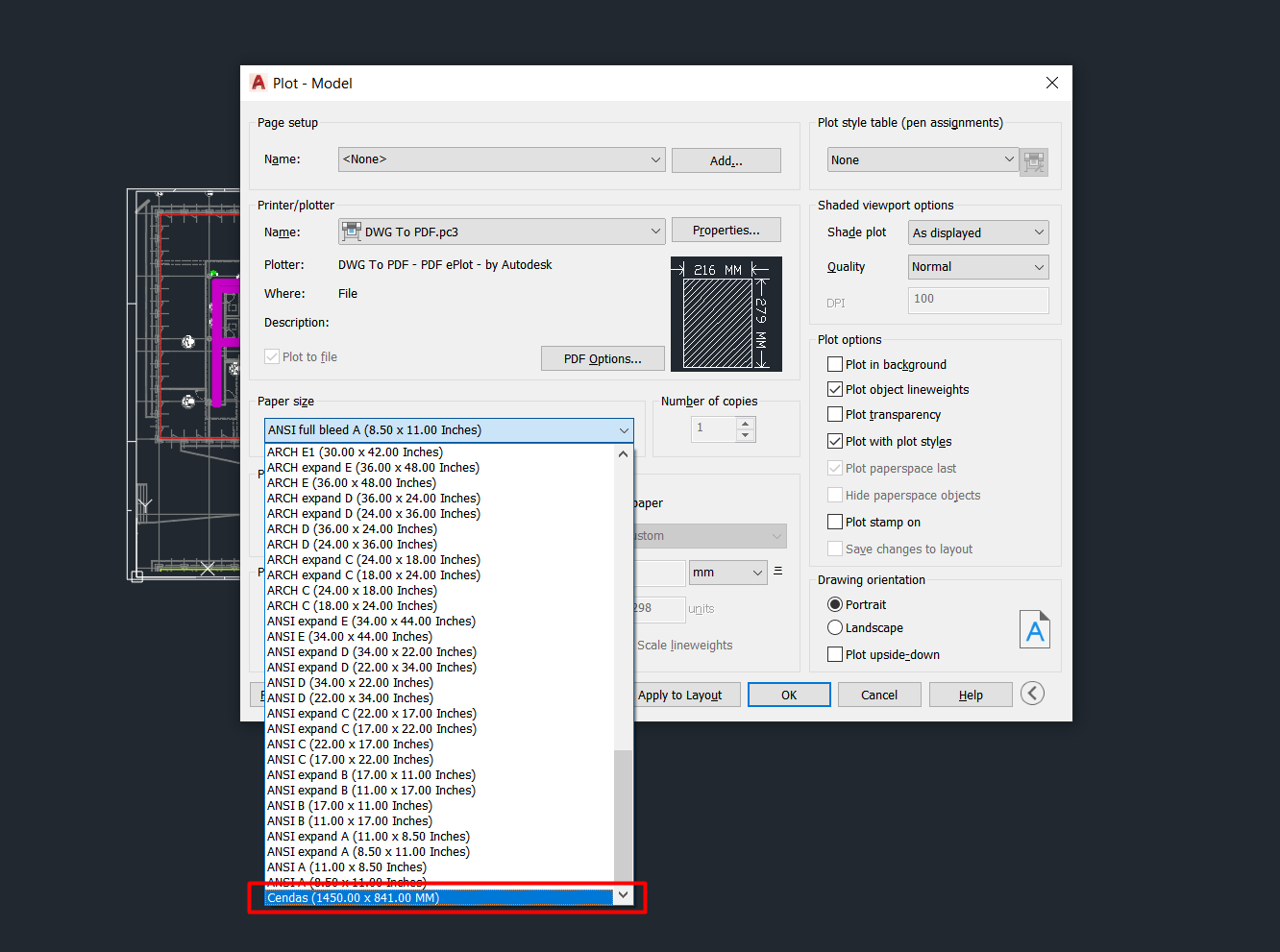

i) Wählen die soeben erstellte PDF-Größe aus

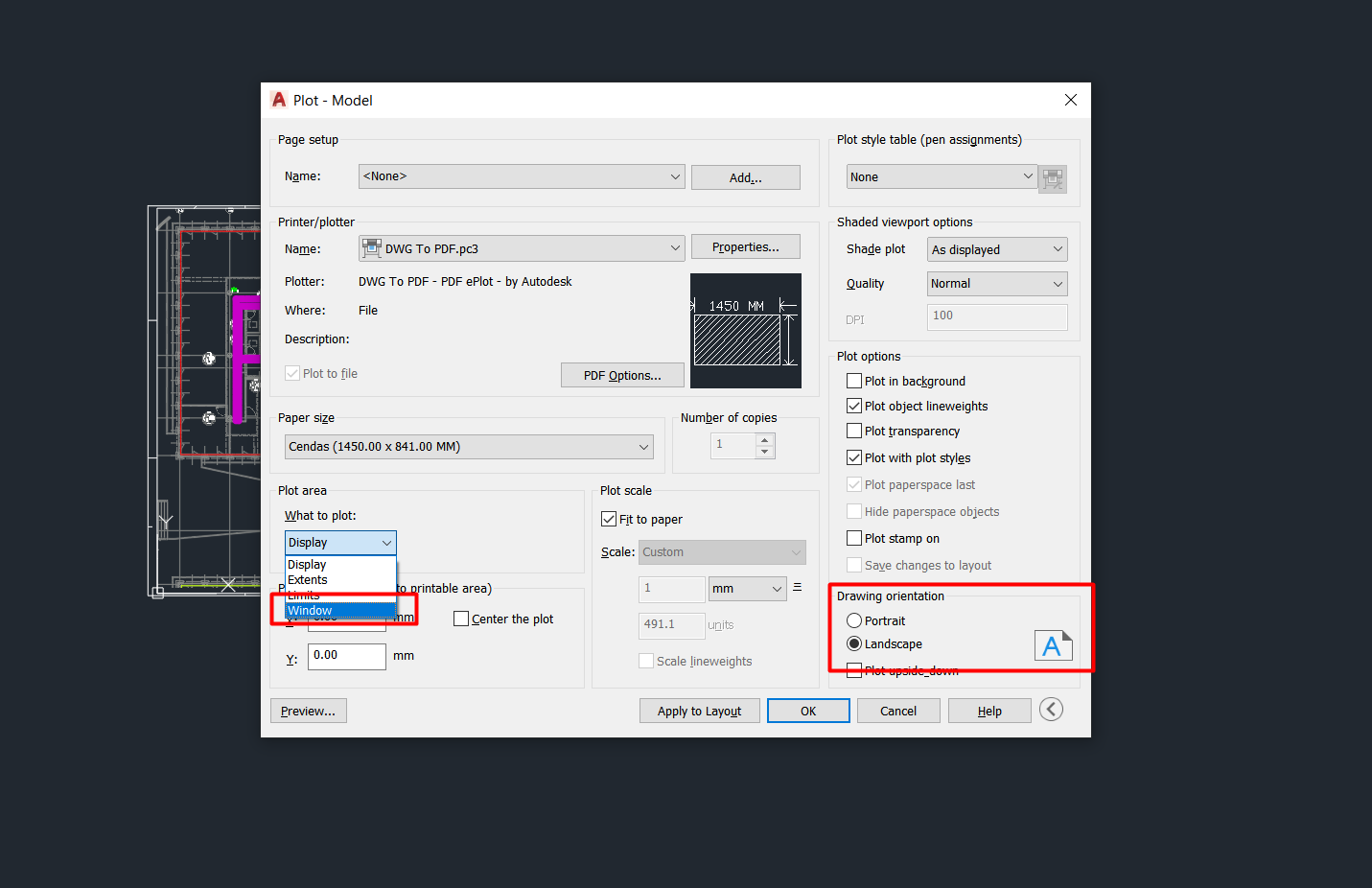

j) Wähle unter “Was zu plotten” Fenster aus und lege die richtige Zeichnungsausrichtung fest
k) Nun kannst Du den Bereich für die PDF-Datei auswählen. Klicke dazu in die linke obere Ecke und dann in die rechte untere Ecke. Auf diese Weise kannst Du genau den Bereich festlegen, den Du benötigst.
l) Jetzt kannst Du auf OK klicken und die PDF-Datei speichern.
5) Überprüfe das Ergebnis, indem Du die PDF-Datei öffnest und die Abmessungen der PDF-Datei mit den von Dir gemessenen Abmessungen vergleichst.
Hinweis: Beim Erstellen von Plänen kannst Du Standard-Rahmengrößen wie A0 verwenden. Auf diese Weise brauchst Du beim Drucken nur das Papierformat auszuwählen und musst kein eigenes Papierformat erstellen. Vergewissere Dich jedoch, dass die Größe Deines Blattrahmens mit der Standardgröße (z. B. A0) übereinstimmt.
➡️ Pläne aus DDScad exportieren
DXF-Datei exportieren
CAD-Pläne können im DXF-Format in der CENDAS-App hochgeladen werden. Normalerweise sollte der Export eines Plans (mit mehreren Layouts / Blättern) nicht länger als 1-5 Minuten dauern. Befolge hierfür bitte die folgenden Schritte:

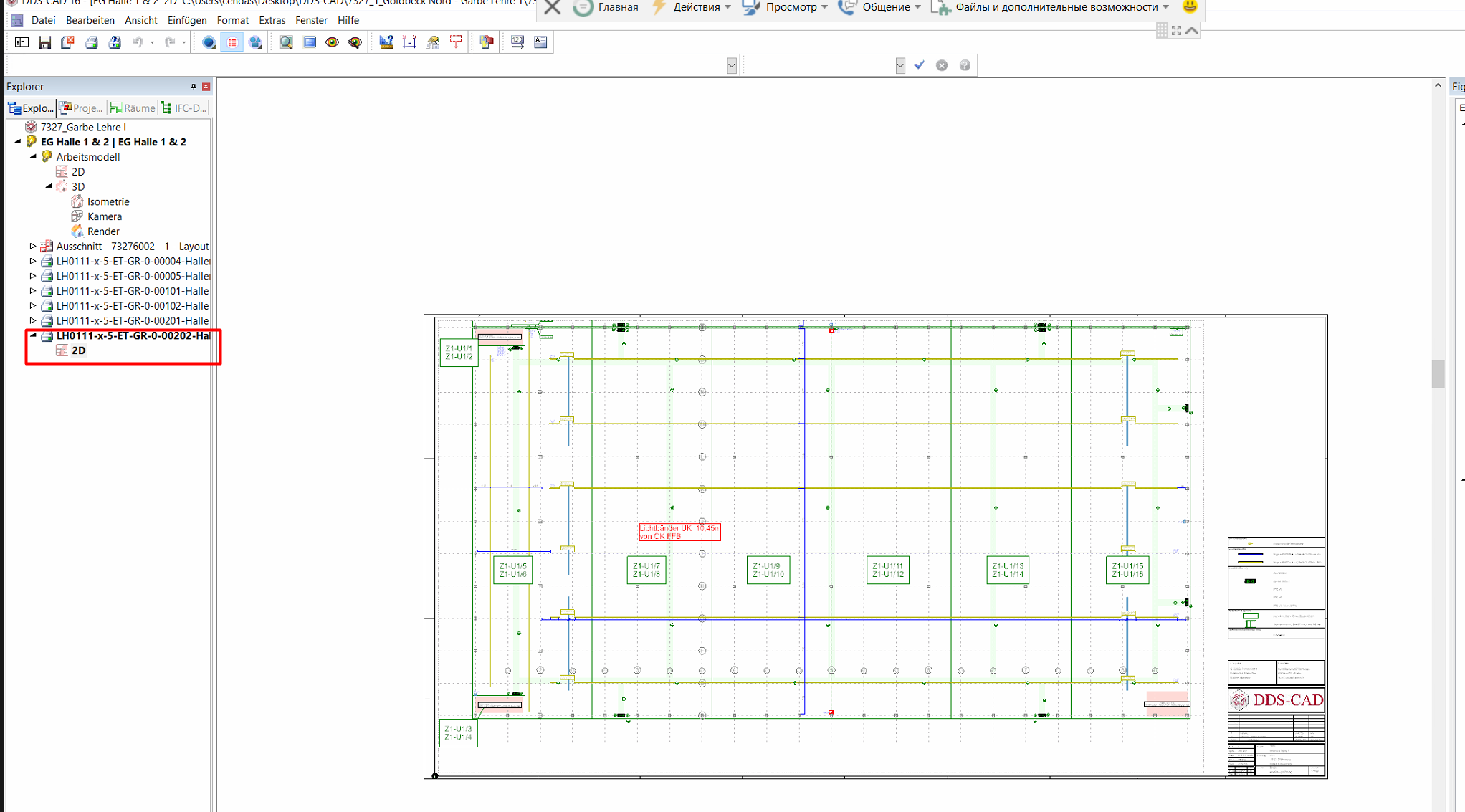

1) Öffne das von Dir erstellte Layout in DDScad

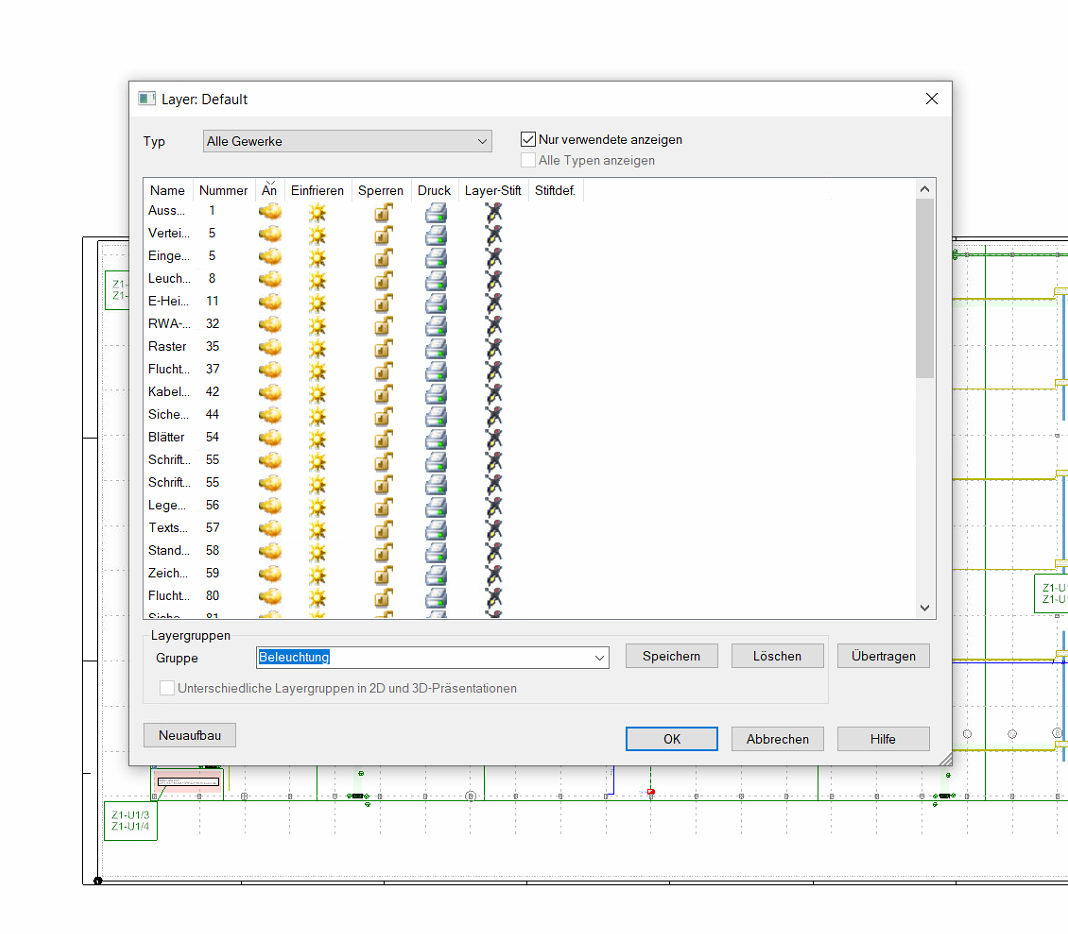

2) Vergewissere Dich, dass der Plan, den Du exportieren möchtest, einen Rahmen (Frame) hat und keine Elemente außerhalb des Rahmens liegen. Um zu überprüfen, ob sich Elemente außerhalb des Rahmens befinden, schalte bitte die Sichtbarkeit aller Ebenen ein. Gehe dazu in die Einstellungen aller Ebenen und vergewissere Dich, dass alle auf Ein, Ungefroren und Entsperrt stehen.
3) Der Rahmen muss aus einem einzigen Block bestehen. Mit anderen Worten darf der Planrahmen nicht aus mehreren Blöcken, wie rechts dargestellt, bestehen. Wenn Du mehrere Blöcke verwenden möchtest, erstelle bitte einen separaten Rahmen um diese Blöcke.

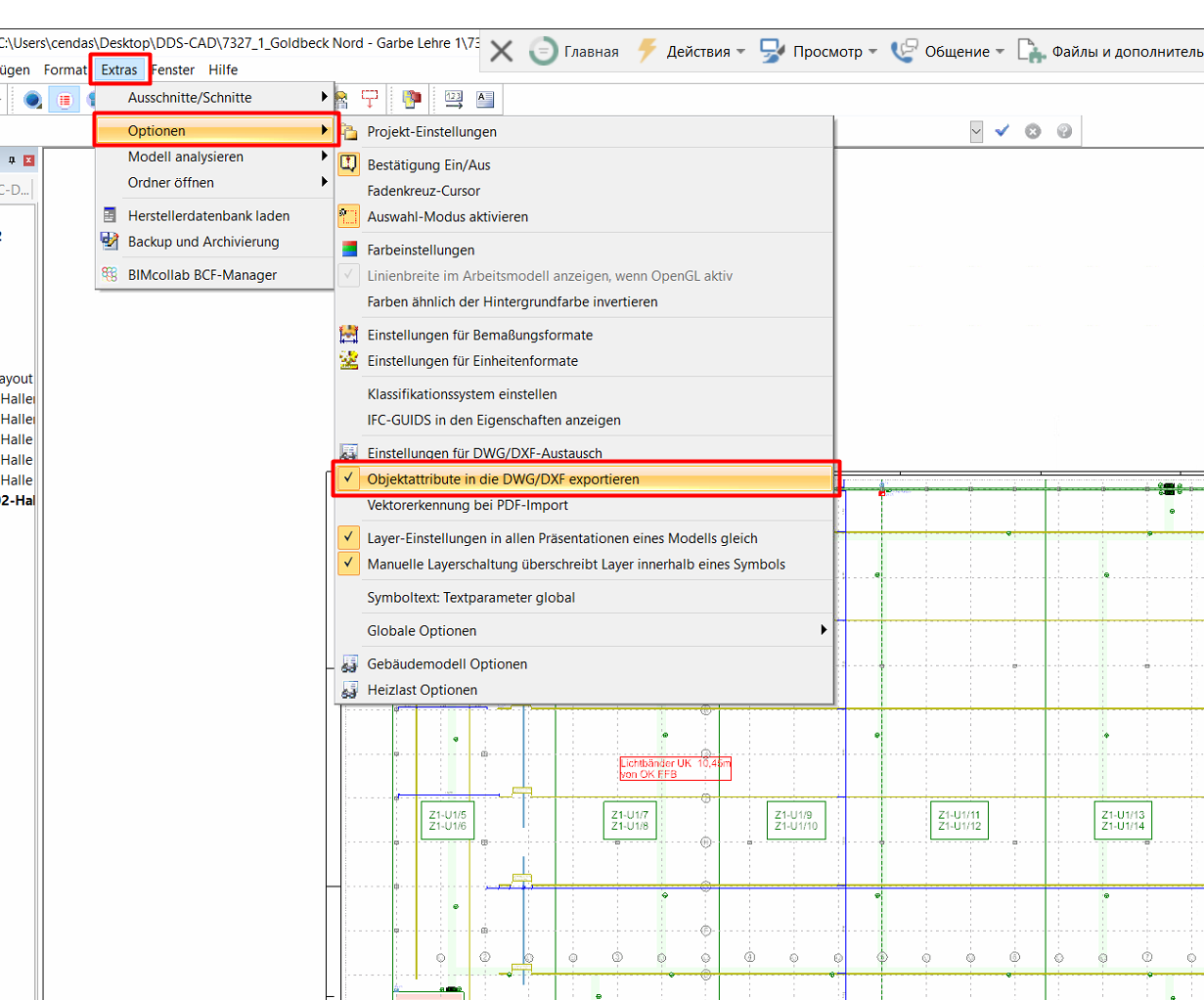

4) Aktiviere den Export von Attributen. Gehe dafür zu Extras → Optionen und stelle den Punkt Objektattribute in die DWG/DXF exportieren ein.

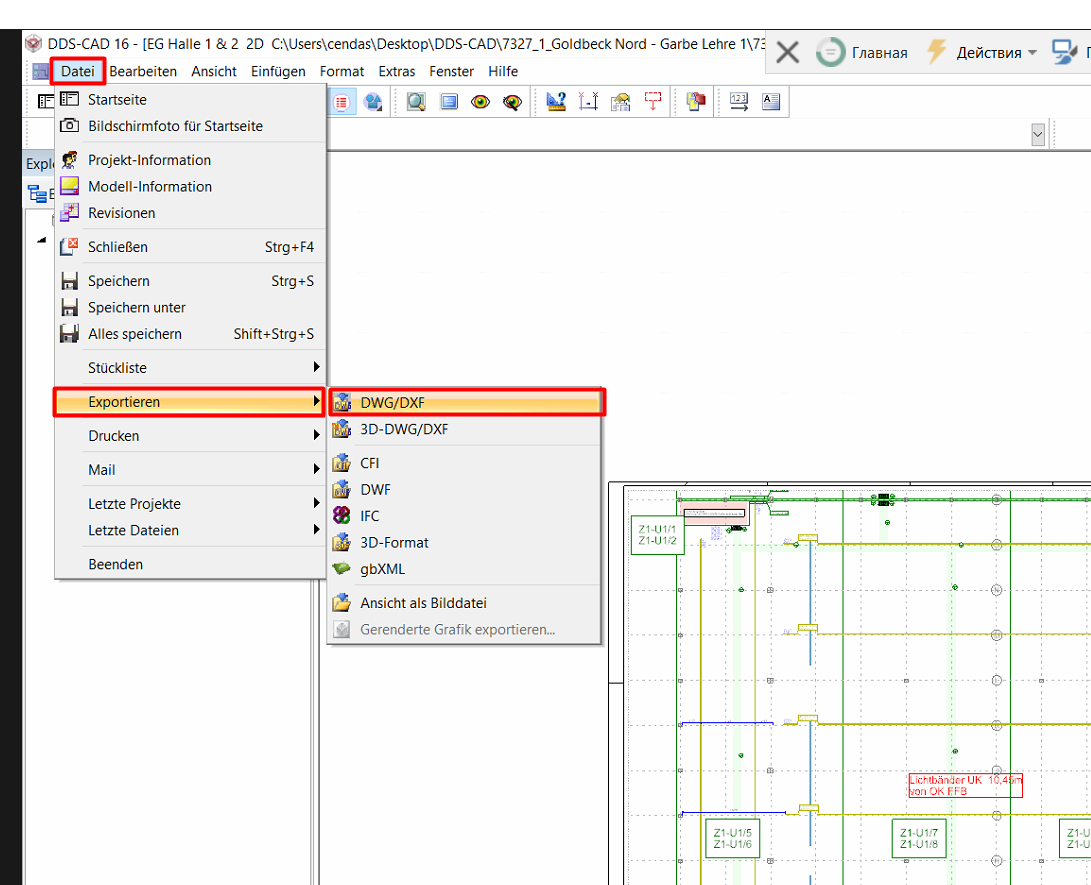

5) Öffne das Dateimenü, klicke auf Exportieren und wählen DXF/DWG aus.

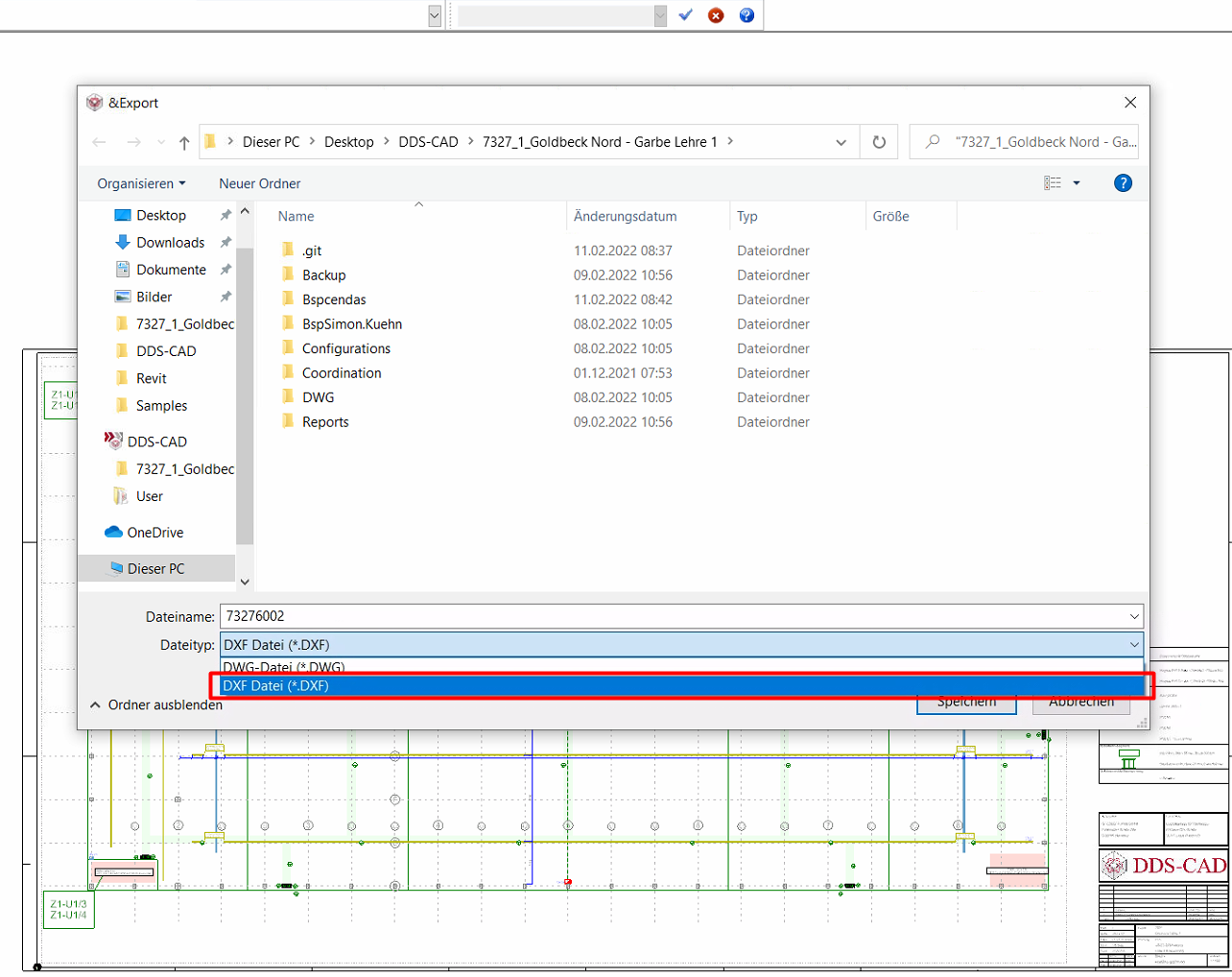

6) Wähle DXF als Dateityp und drücke auf Speichern.
PDF-Datei exportieren (optional)
Dies ist ein optionaler Schritt. CENDAS erzeugt automatisch eine PDF-Datei für jedes Layout. Wenn Du jedoch die von CENDAS erzeugten PDFs aus irgendeinem Grund ersetzen möchtest, kannst Du dies mit den folgenden Schritten des PDF-Exports tun:

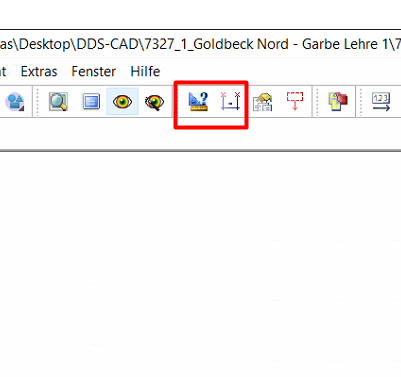

1) Verwende das Messwerkzeug von DDS-CAD, um die Höhe und Breite des Planrahmens zu messen.

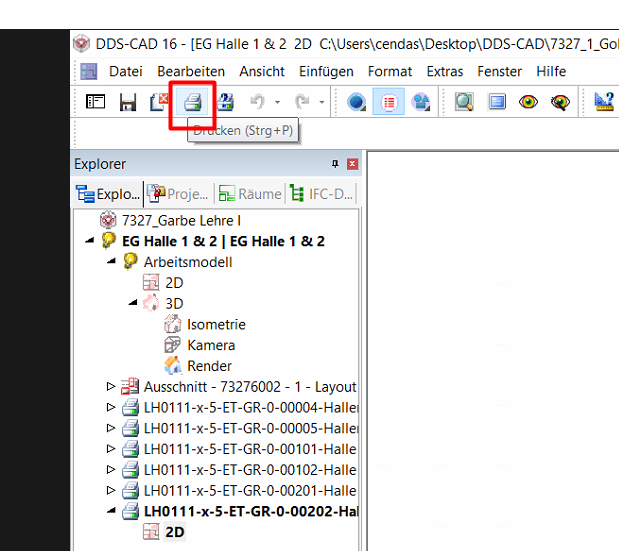

2) Klicke auf Drucken.

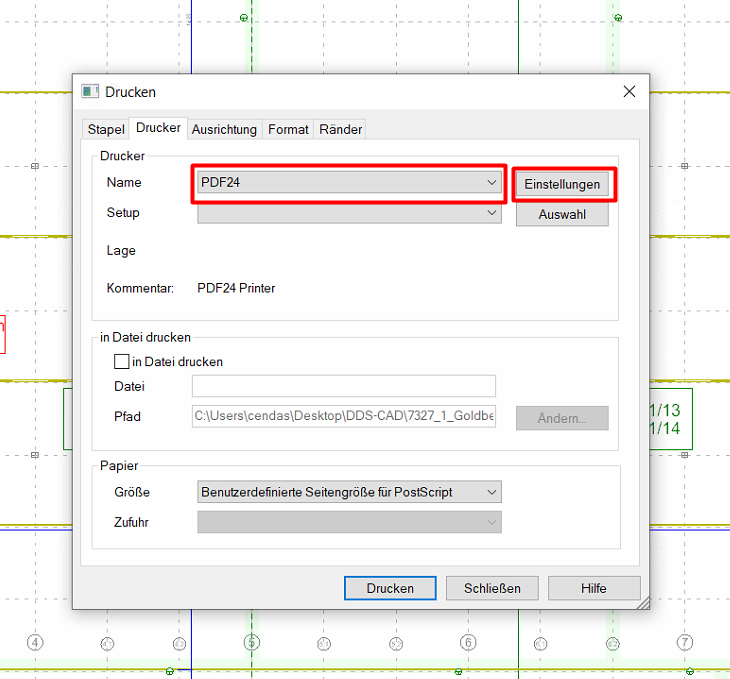

3) Wähle einen PDF-Drucker aus und gehe auf Einstellungen.
Hinweis: Wir empfehlen dafür das kostenlose Programm PDF24 Creator.

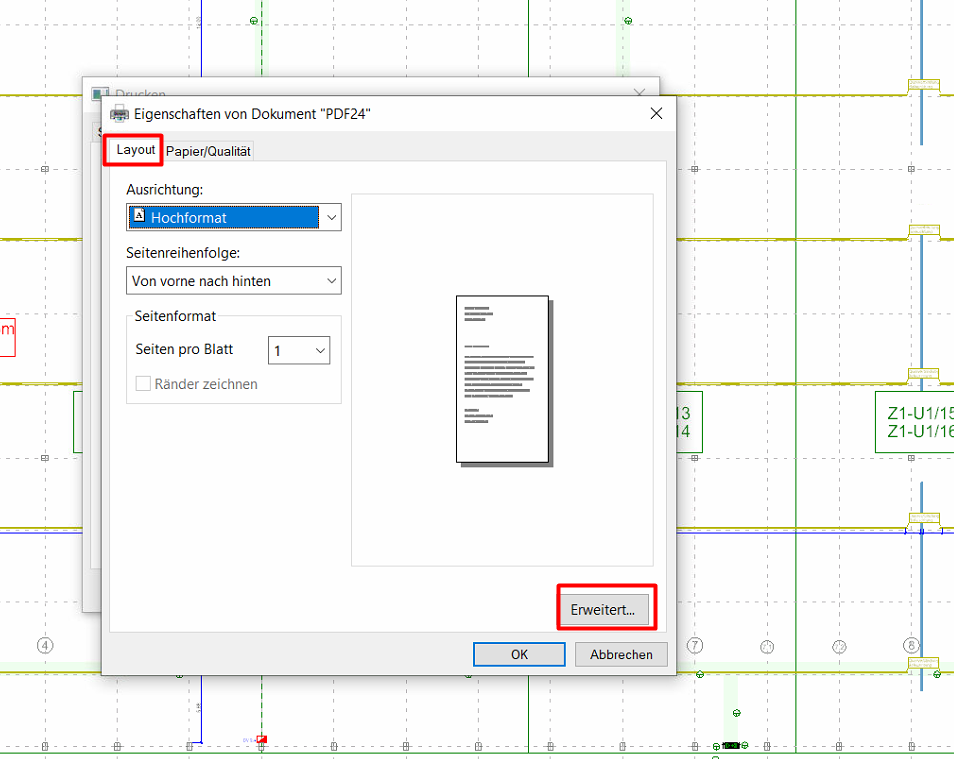

4) Öffne unter Layout die erweiterten Einstellungen.

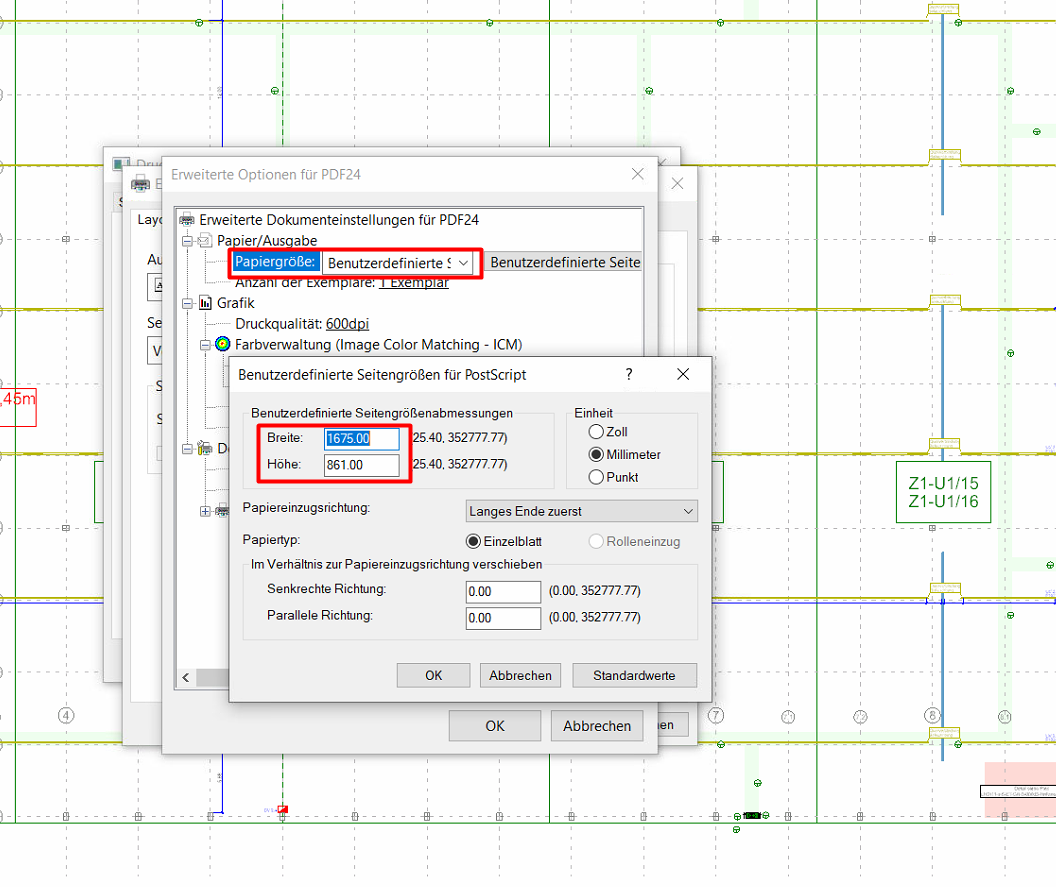

5) Gib unter Papier/Ausgabe → Papiergröße die zuvor gemessene individuelle Plangröße als Benutzerdefinierte Seitengrößenabmessungen ein und drücke anschließend dreimal OK.

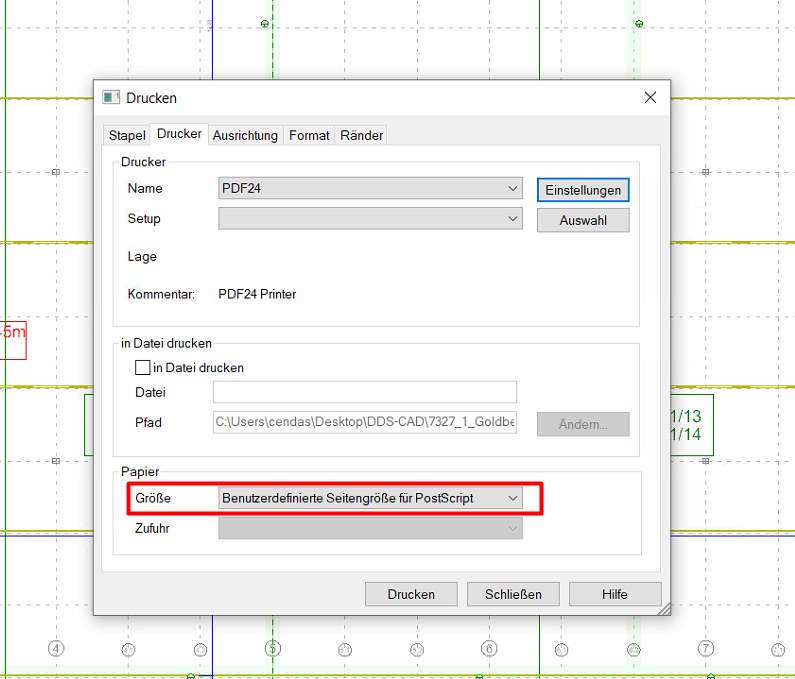

7) Wähle unter Papier die soeben erstellte Benutzerdefinierte Seitengröße aus.

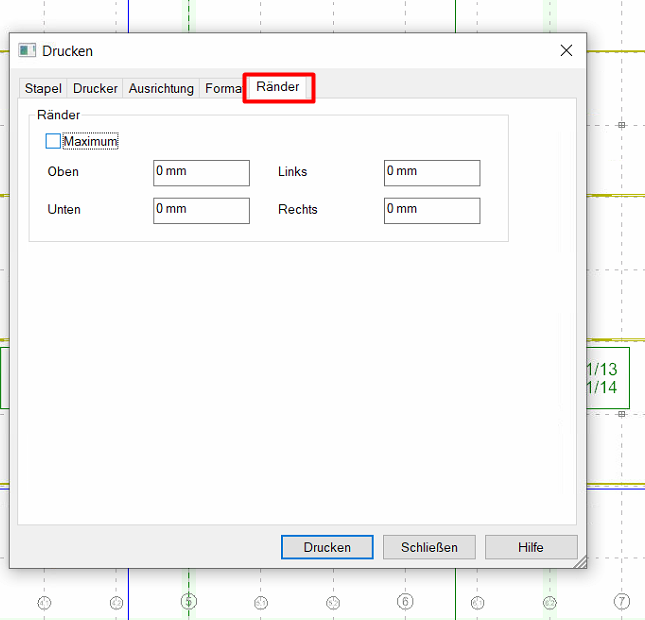

8) Öffne den Reiter Ränder und trage in jedes Feld 0 mm ein.

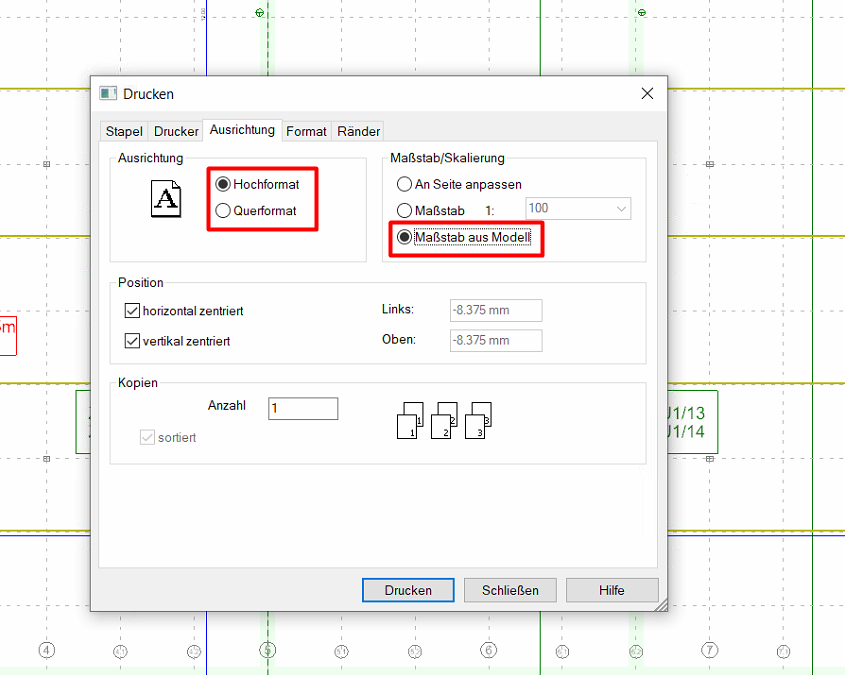

9) Richte die Ausrichtung und den Zeichnungsmaßstab ein.

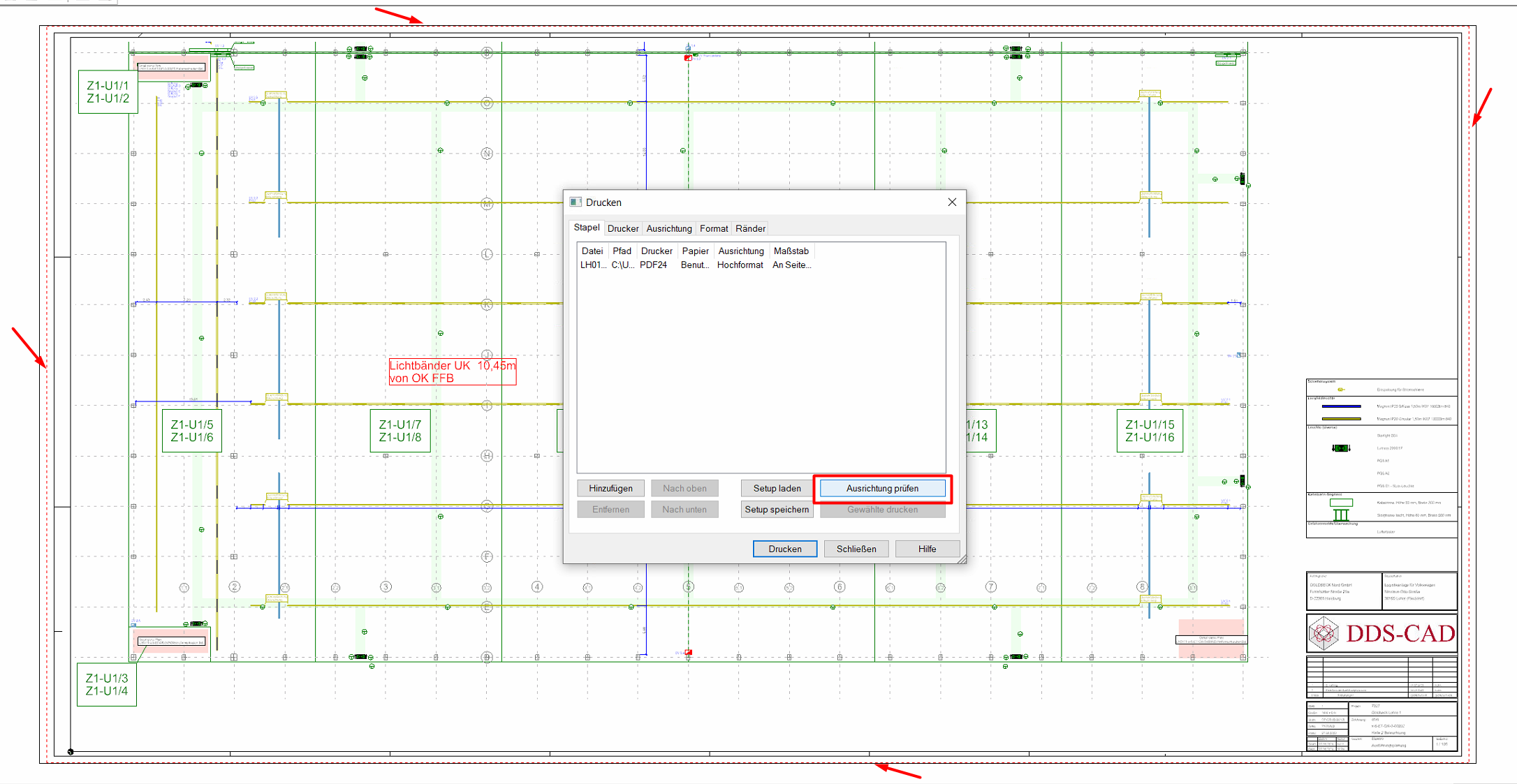

10) Wähle unter Stapel → Ausrichtung prüfen aus und klicke auf Drucken.

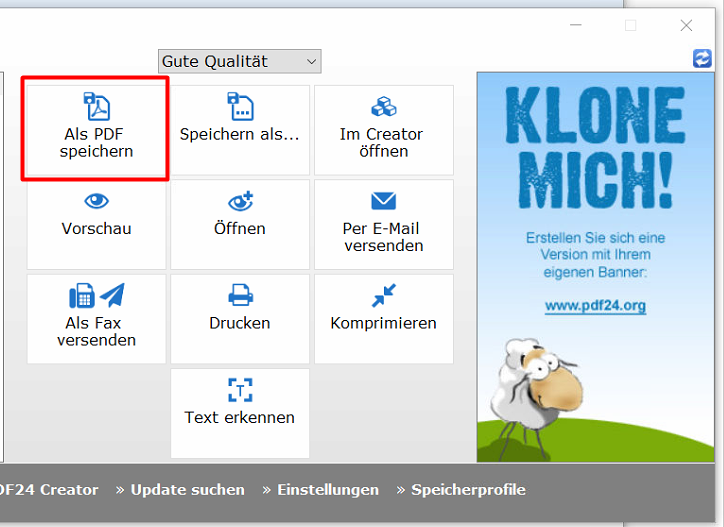

11) Wenn Du den PDF24 Creator verwendest, klicke anschließend auf Als PDF speichern.
12) Abschließend kannst Du die Abmessungen der PDF-Datei überprüfen.
➡️ Pläne aus Trimble Nova CAD exportieren
DXF-Datei exportieren
CAD-Pläne können im DXF-Format in der CENDAS-App hochgeladen werden. Normalerweise sollte der Export eines Plans (mit mehreren Layouts / Blättern) nicht länger als 1-5 Minuten dauern. Befolge hierfür bitte die folgenden Schritte:

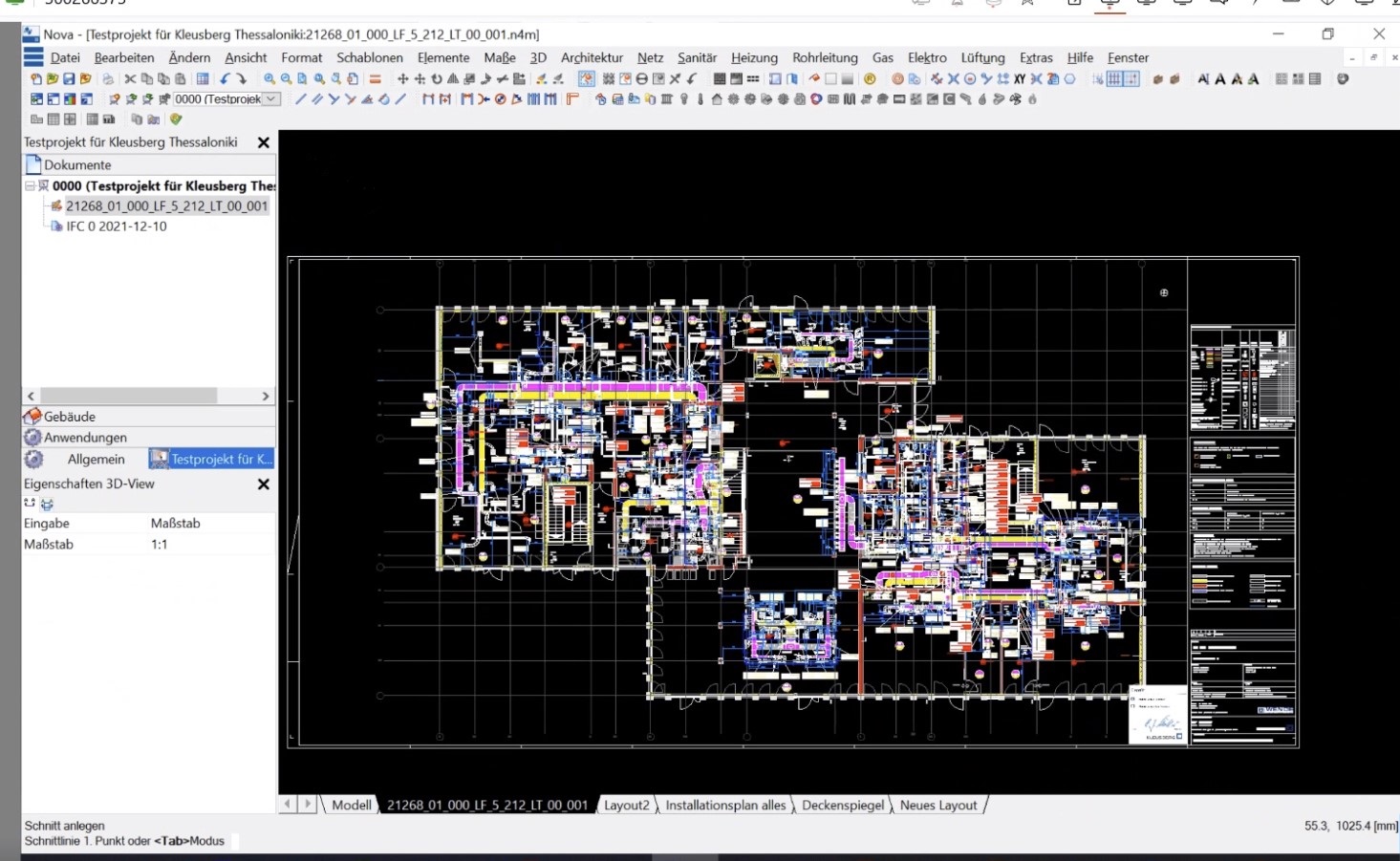

1) Gehe zu Deinem erstellten Layout.

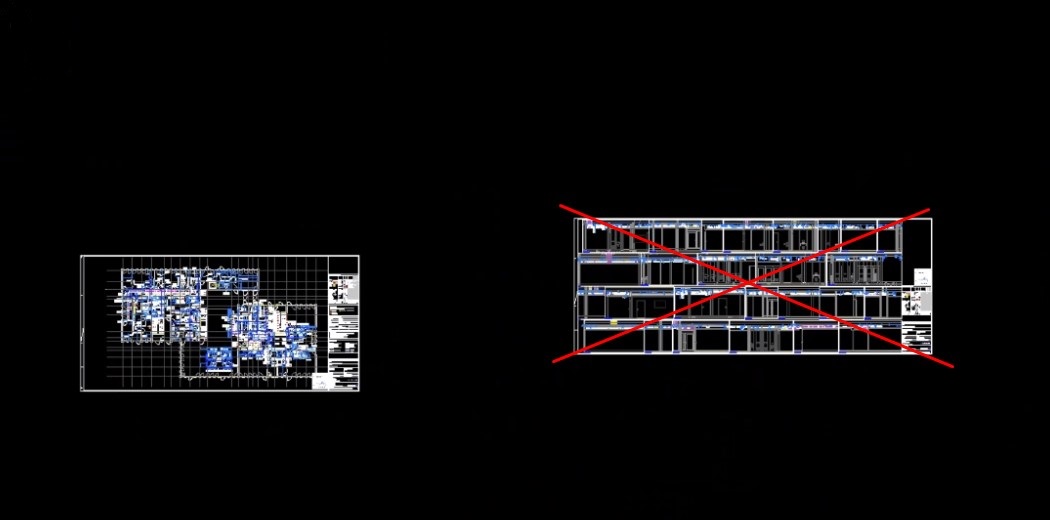

2) Lösche bitte alle Elemente außerhalb des Layout-Rahmens.

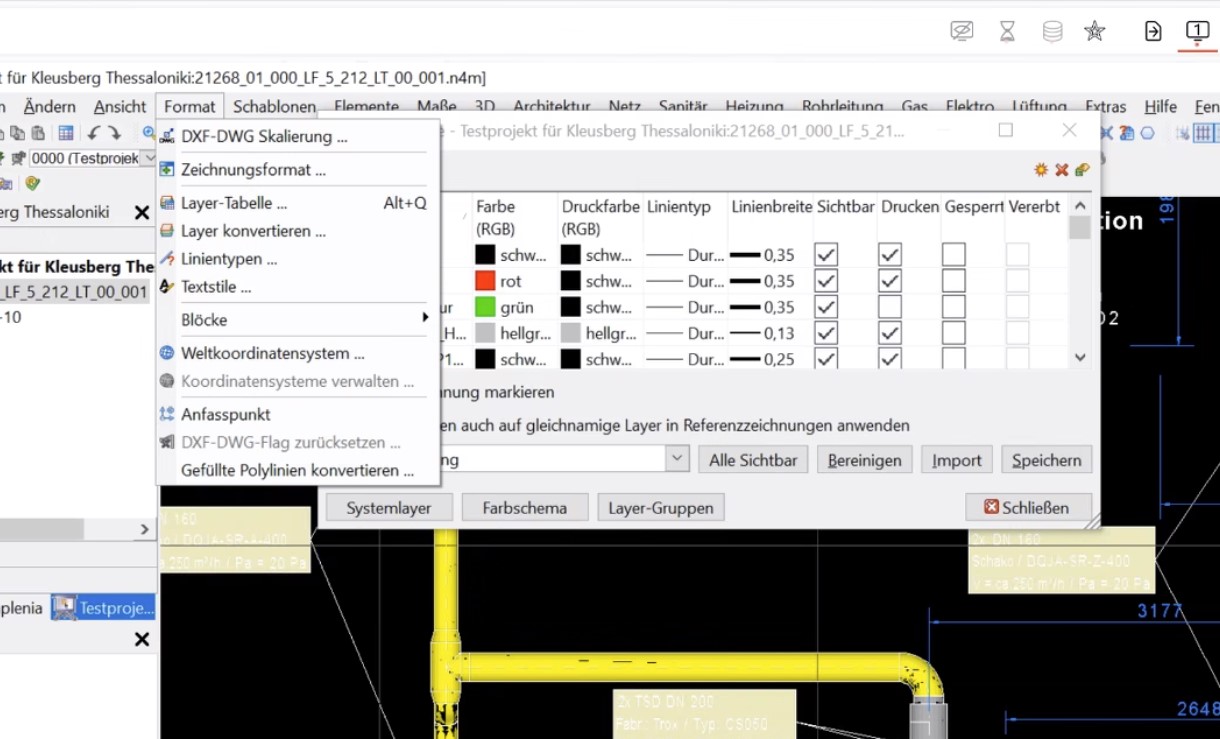

Um dies zu prüfen, schalte bitte alle Layer an (Sichtbar). Danach kannst Du die Layer wieder deaktivieren.
3) Der Rahmen muss aus einem einzigen Block bestehen. Mit anderen Worten darf der Planrahmen nicht, wie unten dargestellt, aus mehreren Blöcken bestehen. Wenn Du mehrere Blöcke verwenden möchtest, erstelle bitte einen separaten Rahmen um diese Blöcke.

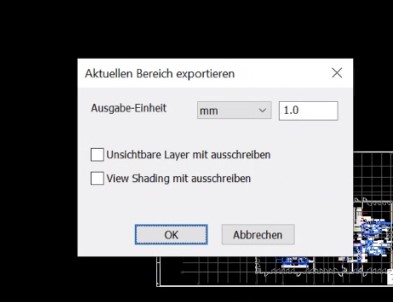

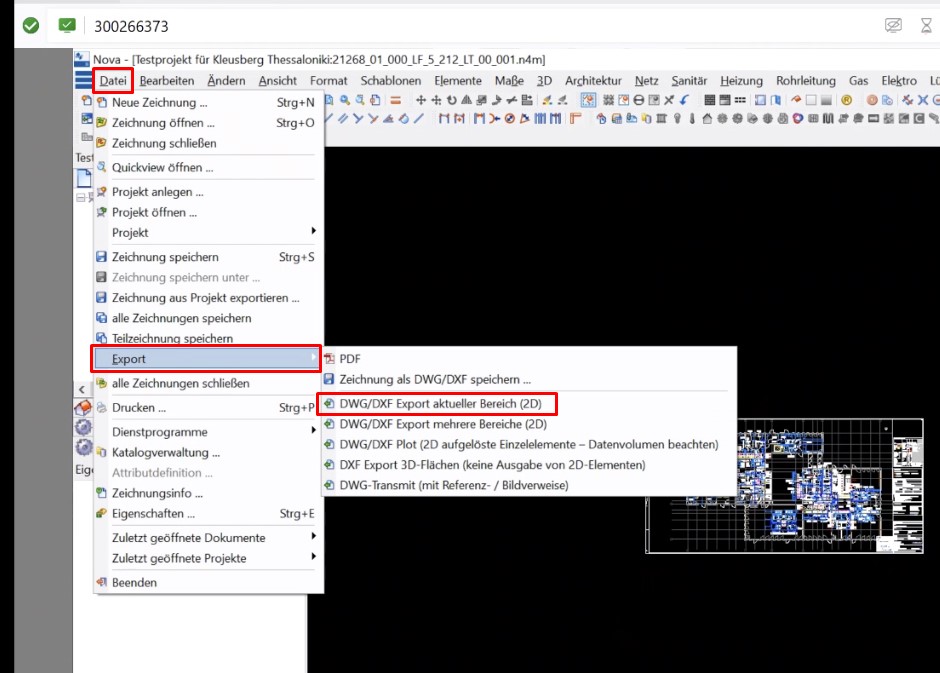

4) Gehe unter Datei auf Export und wähle DWG/DXF Export aktueller Bereich (2D) aus.

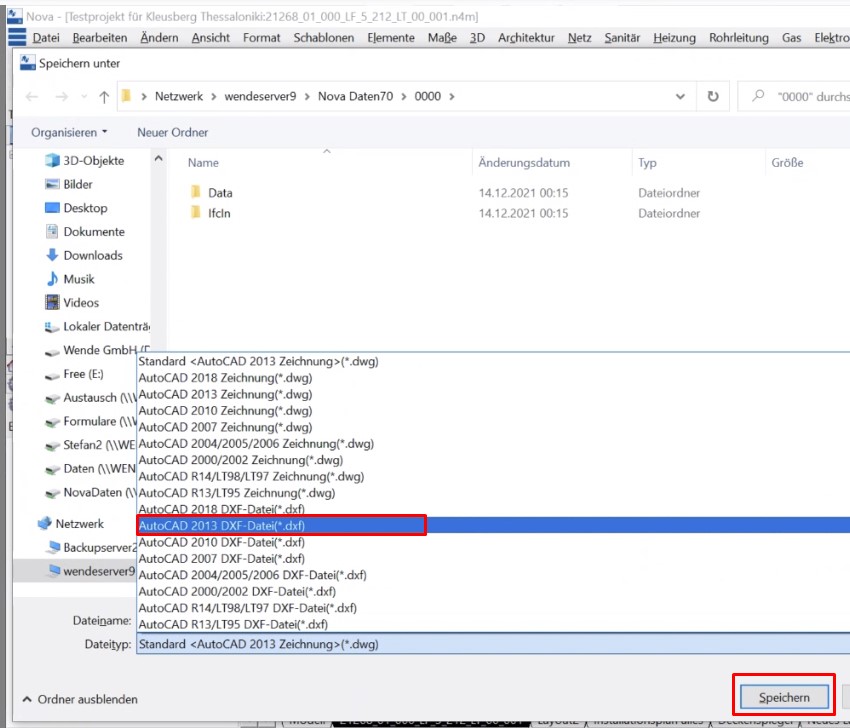

5) Speichere die Datei als AutoCAD 2013 DXF-Datei ab.
6) Klicke auf OK.
PDF-Datei exportieren (optional)
Dies ist ein optionaler Schritt. CENDAS erzeugt automatisch eine PDF-Datei für jedes Layout. Wenn Du jedoch die von CENDAS erzeugten PDFs aus irgendeinem Grund ersetzen möchtest, kannst Du dies mit den folgenden Schritten des PDF-Exports tun:

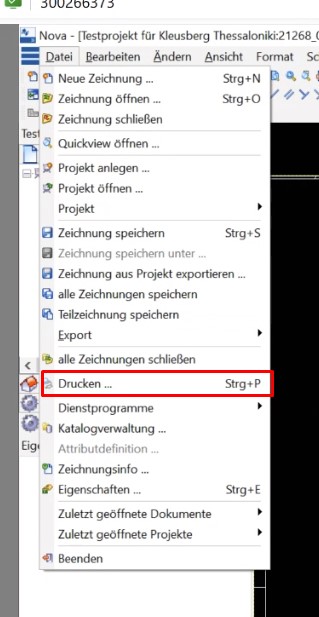

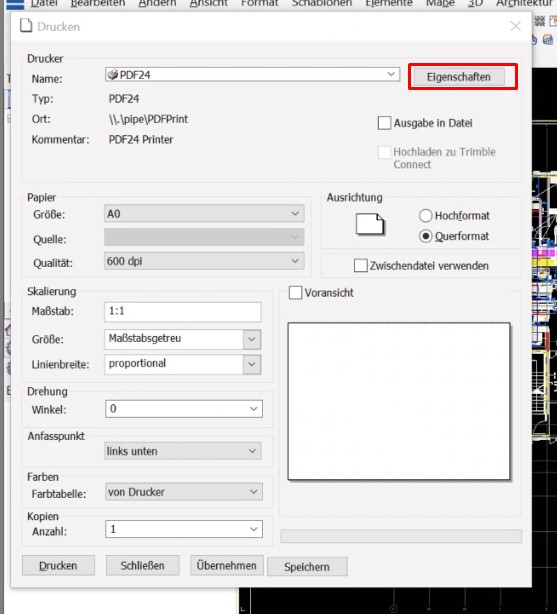

1) Klicke auf Datei und wähle Drucken... aus.
2) Öffne die erweiterten Einstellungen und wähle Deinen PDF-Drucker aus.
Hinweis: Wir empfehlen dafür das kostenlose Programm PDF24 Creator.
Öffne anschließend die Eigenschaften.

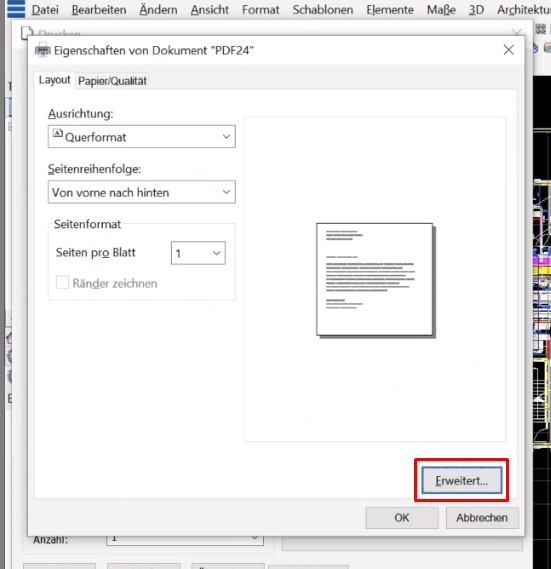

3) Klicke auf Erweitert....

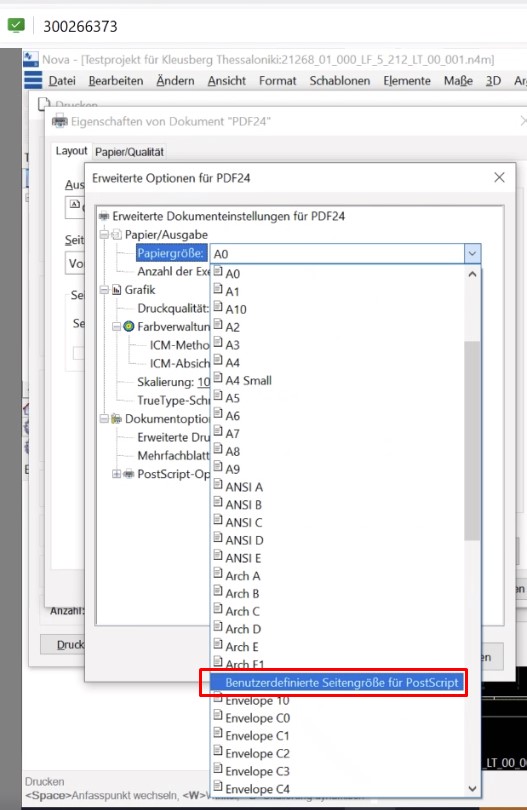

4) Wähle unter Papier/Ausgabe die Benutzerdefinierte Seitengröße als Papiergröße aus.

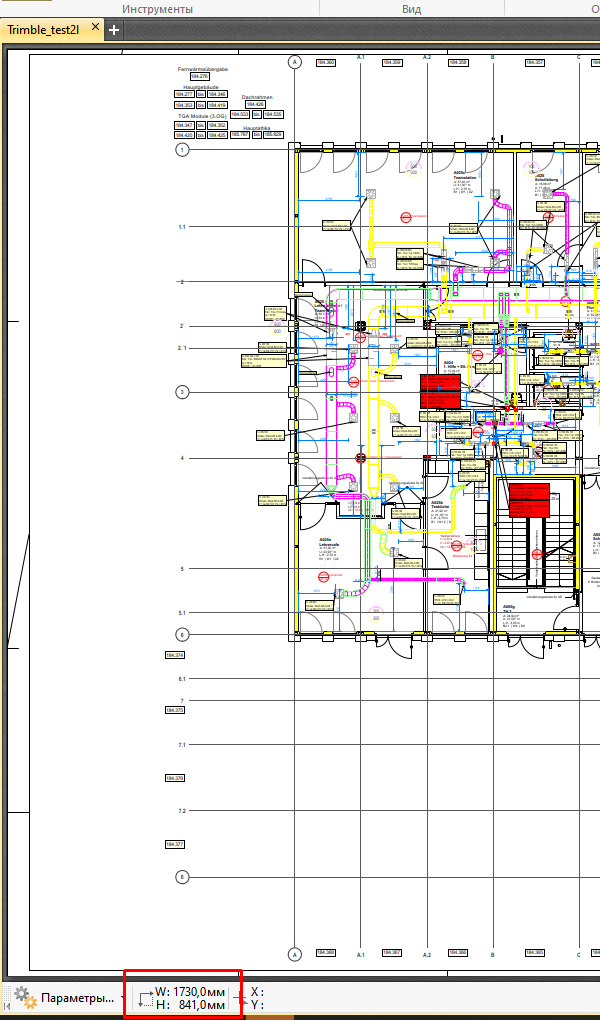

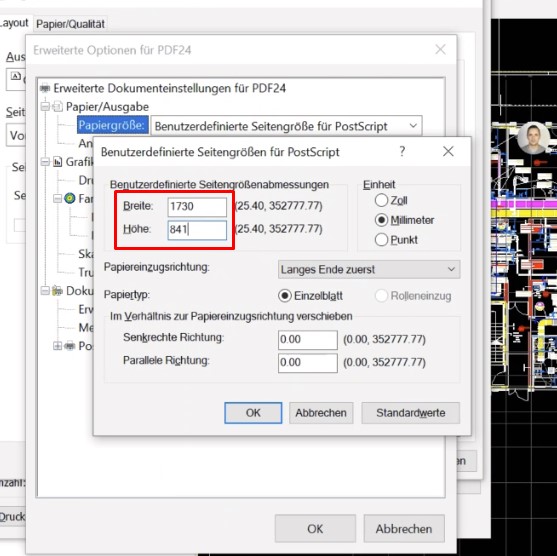

5) Gib die Größe Deines Layout-Rahmens in mm als Benutzerdefinierte Seitengrößenabmessungen ein und drücke zweimal auf OK.

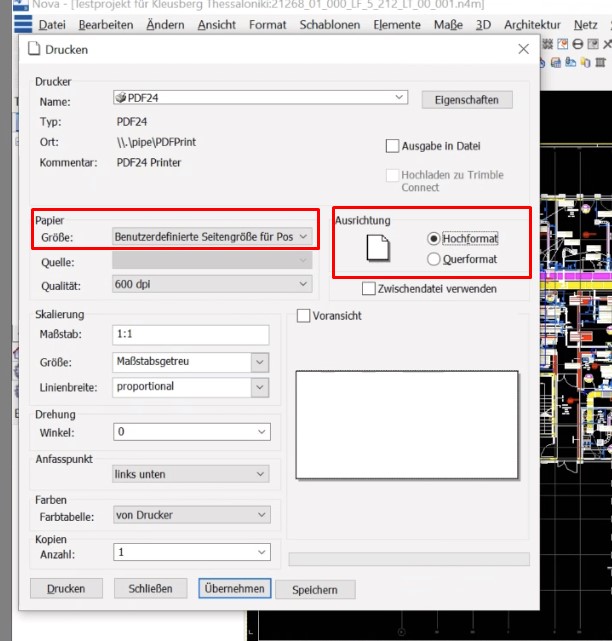

6) Wähle nun unter Papier die Benutzerdefinierte Seitengröße als Größe und daneben die richtige Ausrichtung aus.

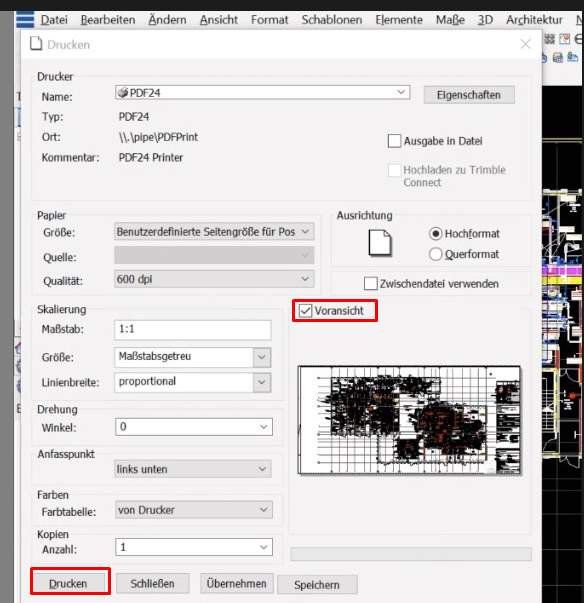

7) Schalte die Voransicht ein, um die zukünftige PDF zu überprüfen, und drücke Drucken.

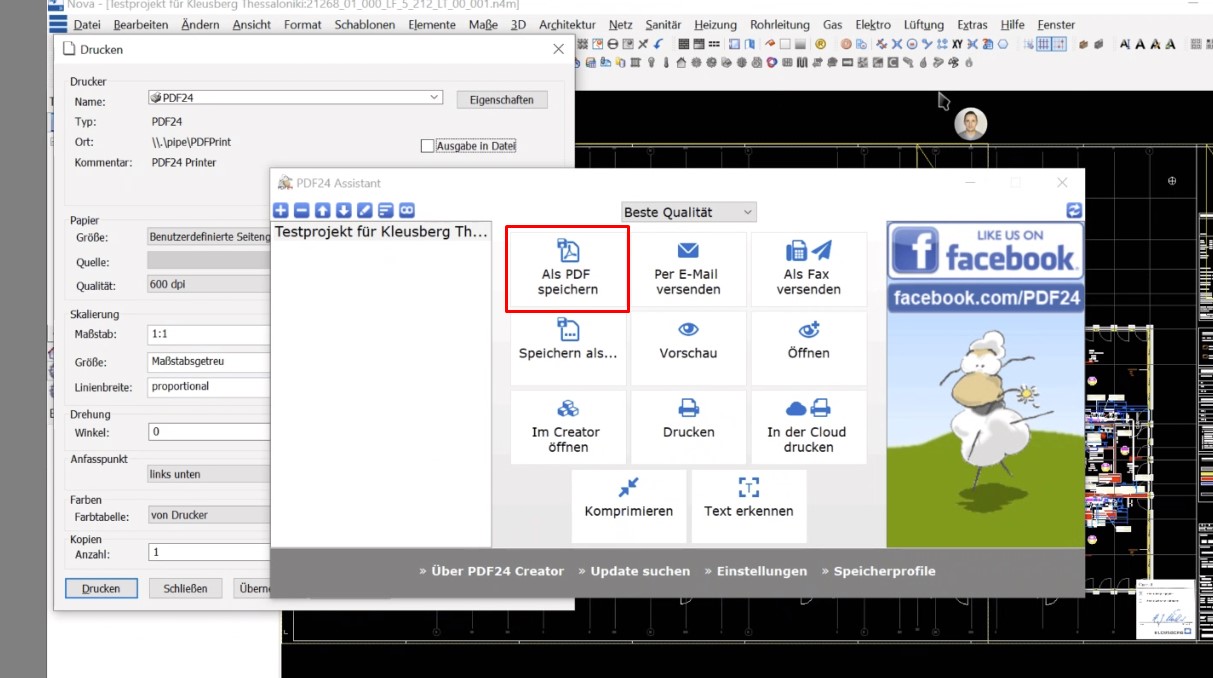

8) Speichere die Datei als PDF ab. Wenn Du den PDF24 Creator verwendest, klicke dafür auf Als PDF speichern.
9) Überprüfe bitte die Größe der PDF-Datei in einem PDF-Viewer. Sie sollte die gleiche Größe haben wie der Plan.
